Λεπτομέρειες:
|
| Τύπος: | πομποδέκτης 10Gbps CSFP+ | Ποσοστό στοιχείων (GBP): | 10.3Gbps/10.3Gbps |
|---|---|---|---|
| Τύπος: | CSFP+ | Μήκος κύματος (Ch1): | TX1310nm/RX1270nm |
| Μήκος κύματος (Ch2): | TX1270nm/RX1330nm | Συστατικό: | DFB+PIN |
| Μετάδοση: | 20km | DOM/DDM: | Υποστηριγμένος |
| Λέξεις κλειδιά: | 2 πομποδέκτης 20km ινών BIDI | ||
| Επισημαίνω: | 10G συμπαγές SFP,DOM συμπαγές SFP,Διπλός πομποδέκτης BIDI |
||

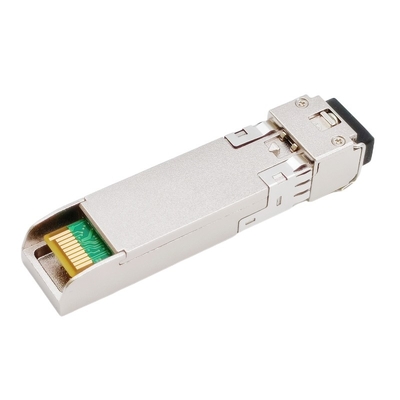

10.3Gbps 2 συμπαγής SFP+ πομποδέκτης Ch1-TX1330RX1270 Ch2-TX1270RX1330 20km LC SM ινών
Περιγραφή

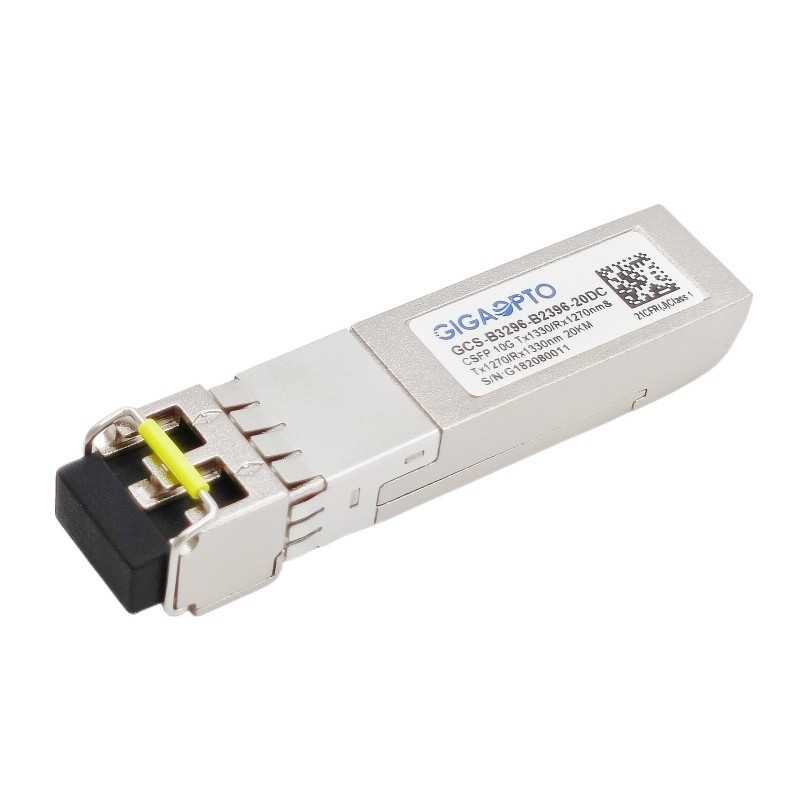

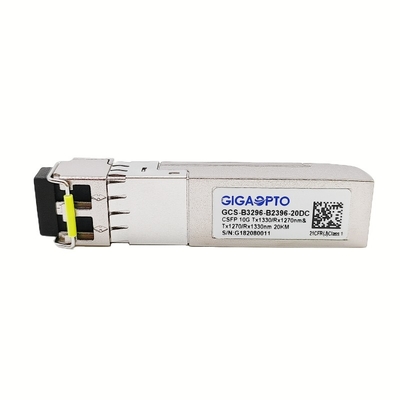

Ο πομποδέκτης gcs-b3296-b2396-20DC είναι μια μικρή pluggable ενότητα τύπου για τις αμφίδρομες τμηματικές οπτικές μεταδόσεις στοιχείων όπως IEEE 802.3ae 10gbase-BX με τη χρησιμοποίηση της συσκευής αποστολής σημάτων 1270/1330 NM και του δέκτη 1330/1270 NM.
Αυτός ο πομποδέκτης CSFP+ είναι πλήρως υποχωρητικός με τη συμπαγή μικρή Pluggable (CSFP) MSA επιλογή 2 τύπου για το κανάλι της 10gbase-LR και ινών, που επιτρέπει δύο ανεξάρτητα αμφίδρομα κανάλια ανά λιμένα.
Είναι με το συνδετήρα καρφιτσών SFP 20 για να επιτρέψει την καυτή ικανότητα βουλωμάτων. Οι ψηφιακές διαγνωστικές λειτουργίες είναι διαθέσιμες μέσω μιας διεπαφής I2C όπως διευκρινίζονται στο MSA sff-8472.
Προδιαγραφές
| Όνομα προϊόντων | πομποδέκτης 10G CSFP+ | P/N | Gcs-b3296-b2396-20DC |
| Τύπος | CSFP+ | Τύπος | ίνα 2 αμφίδρομη |
| Ποσοστό δυαδικών ψηφίων (CH1/CH2)) | 10.3Gbps/10.3Gbps | Αρίθμηση παρόδων | 2x (Tx/Rx) |
| Μετάδοση | 20km | Διεπαφή | LC διπλό UPC |
| Κεντρικό μήκος κύματος (CH1) | TX1330nm/RX1270nm | Κεντρικό μήκος κύματος (CH2) | TX1270nm/RX1330 |
| Τάση ισχύος | +3.3V (χαρακτηριστικός) | Διασκεδασμός δύναμης | ≤ 2.0W |
| Τύπος συσκευών αποστολής σημάτων (CH1/CH2) | DFB | Τύπος δεκτών (CH1/CH2) | PIN+TIA |
| TX δύναμη ανά κανάλι | -2~ +3dBm | RX ευαισθησία ανά κανάλι | < -13dBm=""> |
| Αναλογία εξάλειψης | > 3.5dB | RX κορεσμός | > 0.5dBm |
| Οπτικός προϋπολογισμός (DB) | 11dB | Ψηφιακός διαγνωστικός | υποστήριξη |
| Θερμοκρασία περιβάλλοντος | Λειτουργία: 0 σε 70°C | Εξουσιοδότηση | 36-μήνας |
| Αποθήκευση: -40°C σε 85°C | Βάρος μονάδων | 30gram | |
| Συμμόρφωση | συνδέσεις 10G Ethernet, MSA υποχωρητικό | ||
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Ηλεκτρικά και οπτικά χαρακτηριστικά
| Παράμετρος | Σύμβολο | Ελάχιστος. | Χαρακτηριστικός | Μέγιστο. | Μονάδα |
| διάμετρος SMF πυρήνων 9µm | Λ | 20 | χλμ | ||
| Ποσοστό στοιχείων | 1.25 | 10.3 | GBP | ||
| Συσκευή αποστολής σημάτων | |||||
| Κεντρικό μήκος κύματος | λC | 1260 | 1270 | 1280 | NM |
| Φασματικό πλάτος (- 20dB) | Δλ | 1 | NM | ||
| Μέση παραγωγή Power* (note3) | Ικτάλουρος | -2 | 3 | dBm | |
| Αναλογία @ 1250Mbps εξάλειψης | ER | 3.5 | DB | ||
| Δευτερεύουσα αναλογία καταστολής τρόπου | SMSR | 30 | DB | ||
| Συσκευή αποστολής σημάτων και ποινική ρήτρα διασποράς | TDP | 2 | DB | ||
| Μέση δύναμη ΑΠΟ τη συσκευή αποστολής σημάτων | -30 | dBm | |||
| Δέκτης | |||||
| Κεντρικό μήκος κύματος | λC | 1320 | 1330 | 1340 | NM |
| Δέκτης Sensitivity* (note4) | Pmin | -13 | dBm | ||
| Υπερφόρτωση δεκτών | Pmax | 0,5 | dBm | ||
| Επιστροφής απώλεια | 12 | DB | |||
| Το Los de-βεβαιώνει | LOSD | -14 | dBm | ||
| Το Los βεβαιώνει | LOSA | -30 | dBm | ||
Note3: Η παραγωγή συνδέεται σε μια 9/125μm single-mode ίνα.
Note4: Μετρημένος με το χειρότερο ER, ΤΖΊΤΖΙΦΑ λιγότερο από 1E-12 και PRBS 231-1 σε 10.3125Gbps.
Μηχανικές διαστάσεις
Οι διαστάσεις είναι στα χιλιοστόμετρα. Όλες οι διαστάσεις είναι ±0.1mm εκτός αν ορίζεται διαφορετικά. (Μονάδα: χιλ.)
