Λεπτομέρειες:
|
| Τύπος προϊόντων: | CSFP LX | Ποσοστό στοιχείων: | 1.25Gbps/1.25Gbps |
|---|---|---|---|
| TX μήκος κύματος: | 2 Χ 1490nm | RX μήκος κύματος: | 2 Χ 1310nm |
| Απόσταση συνδέσεων: | 20km | MEDIA: | Ενιαία ίνα τρόπου |
| Λέξεις κλειδιά: | 2 ενότητα πομποδεκτών καναλιών BIDI CSFP | ||
| Επισημαίνω: | 2 κανάλια BIDI CSFP,1000Base BIDI CSFP,Συμπαγής ενότητα πομποδεκτών SFP |
||

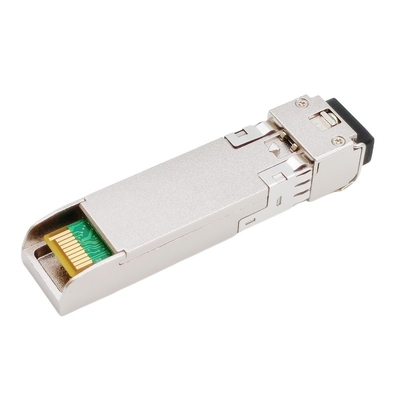

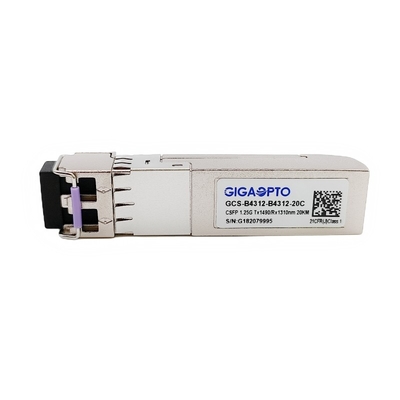

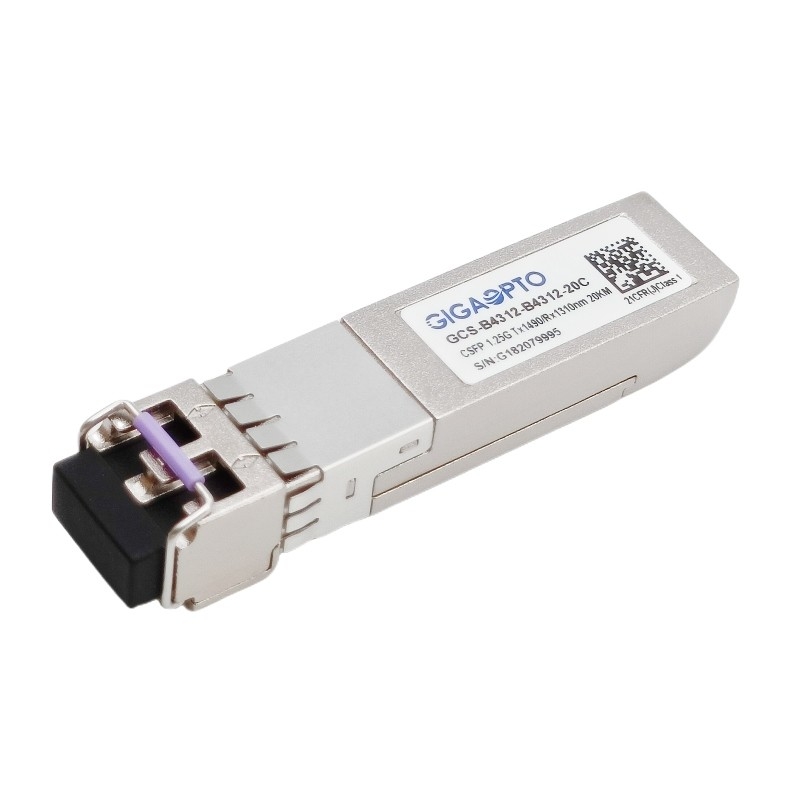

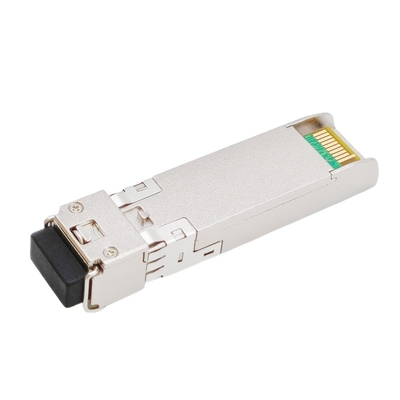

1000Base 2 DOM ενότητας TX1490nm/RX1310nm 20km LC πομποδεκτών καναλιών BIDI CSFP
Περιγραφή
Ο πομποδέκτης CSFP BIDI LX20 είναι με δύο ανεξάρτητα κανάλια μεταδόσεων στοιχείων, για κάθε χωριστό κανάλι χρήσεις αυτών των μονάδων πομποδεκτών μια ιδιαίτερα αξιόπιστη συσκευή αποστολής σημάτων λέιζερ 1490nm DFB και ένας δέκτης φωτοδιόδων ΚΑΡΦΙΤΣΏΝ 1310nm, οι οποίοι θα επιτρέψουν στους προμηθευτές συστημάτων δικτύων για να αυξήσουν την πυκνότητα λιμένων και τη ρυθμοαπόδοση στοιχείων, μειώνοντας το κόστος εξοπλισμού δικτύων.
Αυτή η ενότητα CSFP BIDI LX20 υποστηρίζει το ποσοστό στοιχείων 1.063-1.25Gbps και τέτοιες εφαρμογές όπως Gigabit Ethernet (1.25Gbps) και το κανάλι ινών 1G (1.0625Gbps), μια ανώτατη σύνδεση επάνω με 20km, λειτουργεί στην τυποποιημένη σειρά θερμοκρασίας 0°-70°C και έχει τη διπλή διεπαφή LC.
Είναι με το συνδετήρα καρφιτσών SFP 20 για να επιτρέψει την καυτή ικανότητα βουλωμάτων. DDM/DOM οι οπτικές διαγνωστικές λειτουργίες ελέγχου είναι διαθέσιμες μέσω μιας διεπαφής I2C, με παρέχετε τις διαγνωστικές πληροφορίες για τους παρόντες λειτουργούντες όρους.
Αυτός ο πομποδέκτης CSFP BIDI LX20 είναι πλήρως υποχωρητικός στη συμπαγή μικρή Pluggable (CSFP) MSA επιλογή 2 και CE/RoHS τύπου επικυρωμένα.
Προδιαγραφές
| Σειρά προϊόντων | Αμφίδρομος πομποδέκτης CSFP | Αριθμός μερών | Gcs-b4312-20C |
| Συσκευασία | CSFP | Τύπος | 2x BiDi LX |
| Ποσοστό δυαδικών ψηφίων (GBP) | 1.25G/1.25G | Αρίθμηση παρόδων | 2x (Tx/Rx) |
| Ανώτατη προσιτότητα | 20km | Διεπαφή | Διπλό PC LC |
| TX μήκος κύματος (χαρακτηριστικό) | 2x 1490nm | RX μήκος κύματος (χαρακτηριστικό) | 2x 1310nm |
| Τάση παροχής ηλεκτρικού ρεύματος | +3.3V (χαρακτηριστικός) | Διασκεδασμός δύναμης | ≤ 1.3W |
| Τύπος λέιζερ | DFB | PD τύπος | ΚΑΡΦΙΤΣΑ |
| TX δύναμη παραγωγής | -9 ~ -3dBm | RX ευαισθησία | < -22dBm=""> |
| Αναλογία εξάλειψης | > 9dB | Υπερφόρτωση | > -3dBm |
| Προϋπολογισμός δύναμης (DB) | 13dB | Ψηφιακός διαγνωστικός | Υποστήριξη |
| Περιβάλλον | Λειτουργία: 0 σε 70°C | Εξουσιοδότηση | 3 έτη |
| Αποθήκευση: -40°C σε 85°C | Βάρος | 0.025kg | |
| Πρωτόκολλα | Gigabit Ethernet, MSA υποχωρητικό | ||
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Ηλεκτρικά και οπτικά χαρακτηριστικά
| Παράμετρος | Σύμβολο | Λ. | Χαρακτηριστικός | Max | Μονάδα | Σημειώσεις | ||
| Συσκευή αποστολής σημάτων | ||||||||
| Κεντρικό μήκος κύματος | λc | 1470 | 1490 | 1510 | NM | |||
| Φασματικό πλάτος (- 20dB) | σ | 1 | NM | |||||
| Δευτερεύουσα αναλογία καταστολής τρόπου | SMSR | 30 | DB | |||||
| Μέση δύναμη παραγωγής | Ικτάλουρος | -9 | -3 | dBm | 1 | |||
| Αναλογία εξάλειψης | ER | 9 | DB | |||||
| Οπτικός χρόνος ανόδου/πτώση (20%~80%) | tr/tf | 0,26 | NS | |||||
| Διαφορικό ταλάντευσης εισαγωγής στοιχείων | VIN | 400 | 1800 | MV | 2 | |||
| Διαφορική σύνθετη αντίσταση εισαγωγής | ZIN | 90 | 100 | 110 | Ω | |||
|
TX θέστε εκτός λειτουργίας |
Θέστε εκτός λειτουργίας | 2.0 | Vcc | Β | ||||
| Επιτρέψτε | 0 | 0,8 | Β | |||||
|
TX ελάττωμα |
Ελάττωμα | 2.0 | Vcc | Β | ||||
| Κανονικός | 0 | 0,8 | Β | |||||
| Δέκτης | ||||||||
| Κεντρικό μήκος κύματος | λc | 1290 | 1330 | NM | ||||
| Ευαισθησία δεκτών | -23 | dBm | 3 | |||||
| Υπερφόρτωση δεκτών | -3 | dBm | 3 | |||||
| Το Los de-βεβαιώνει | LOSD | -23 | dBm | |||||
| Το Los βεβαιώνει | LOSA | -35 | dBm | |||||
| Υστέρηση Los | 1 | 4 | DB | |||||
| Διαφορικό ταλάντευσης παραγωγής στοιχείων | Vout | 400 | 1800 | MV | 4 | |||
|
Los |
Υψηλός | 2.0 | Vcc | Β | ||||
| Χαμηλός | 0,8 | Β | ||||||
Σημειώσεις:
1. Η οπτική δύναμη προωθείται σε SMF.
2. Εισαγωγή PECL, ρεύμα-που συνδέεται εσωτερικά και που ολοκληρώνεται.
3. Μετρημένος με ένα σχέδιο @1250Mbps, ΤΖΊΤΖΙΦΑ ≤1×10-12 δοκιμής 27-1 PRBS.
4. Εσωτερικά ρεύμα-συνδεμένος.
Συνιστώμενο κύκλωμα διεπαφών
