Λεπτομέρειες:
|
| Όνομα προϊόντων: | 40GBASE ER4 Lite | Ποσοστό στοιχείων: | 44.8Gbps |
|---|---|---|---|
| Τύπος: | QSFP+ | μήκος κύματος: | CWDM (1270nm-1330nm) |
| Συστατικό: | DFB/APD | Προσιτότητα: | 30km |
| DDM/DOM: | Υποστηριγμένος | OEM/ODM: | Υποστηριγμένος |
| Κυριώτερο σημείο: | QSFP+ 40G ER4 LITE 30KM, 40GBASE-ER4 LITE 30KM DOM LC | ||
| Επισημαίνω: | Οπτικός πομποδέκτης DOM LC,οπτικός πομποδέκτης 1310nm LC,Ενότητα πομποδεκτών QSFP+ LC |
||

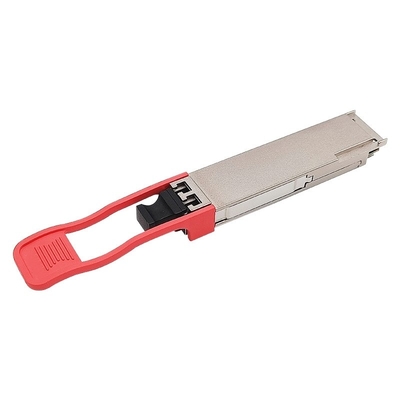

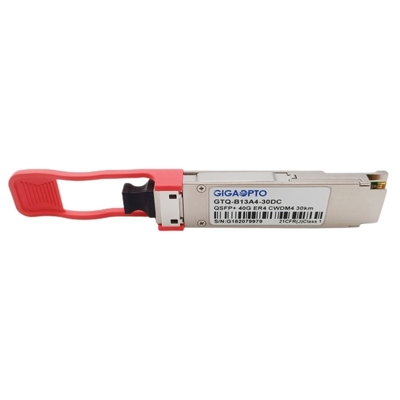

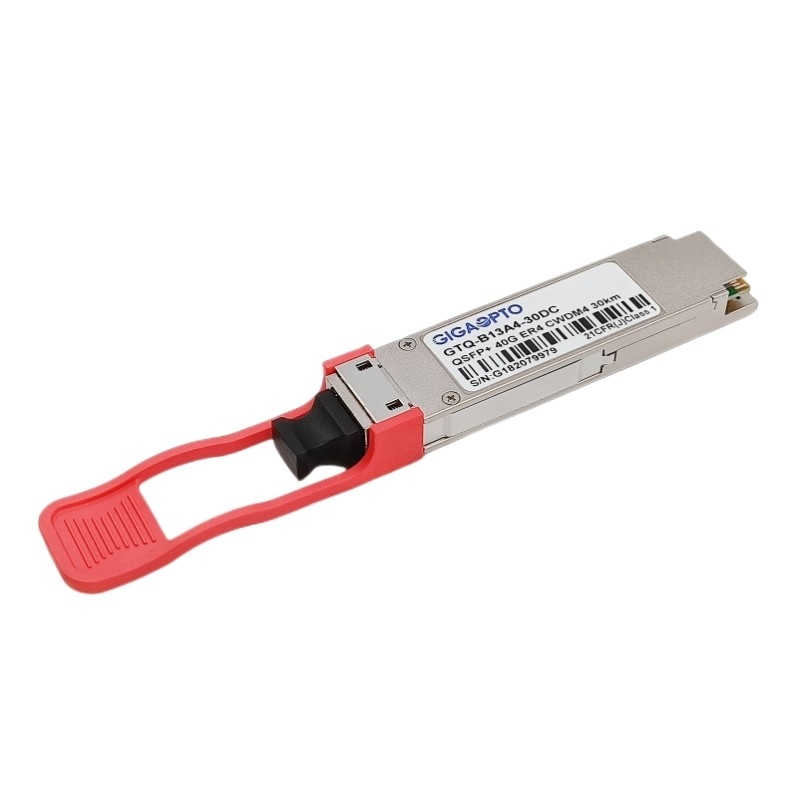

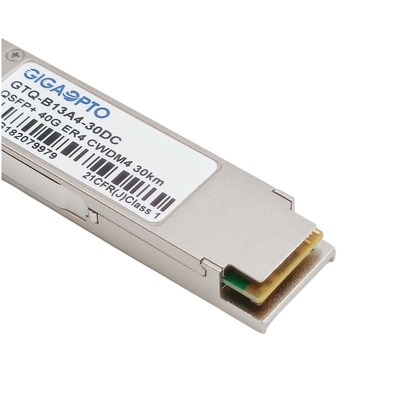

Γενικό συμβατό QSFP+ 40GBASE ER4 Lite 30KM οπτική ενότητα πομποδεκτών DOM 1310nm SMF LC για Ethernet και το κέντρο δεδομένων
Περιγραφή
Αυτή η ενότητα πομποδεκτών GTQ-b13a4-30DC 40GBASE ER4 Lite σχεδιάζεται για τη χρήση στη ρυθμοαπόδοση 40GBASE Ethernet μέχρι 30km πέρα από την ενιαία ίνα τρόπου (SMF). Αυτός ο πομποδέκτης είναι υποχωρητικός με QSFP+ MSA, IEEE 802.3bm 40GBASE-ER4 πρότυπα.
Η ενότητα μετατρέπει 4 κανάλια εισαγωγών των ηλεκτρικών στοιχείων 10Gb/s σε 4 οπτικά σήματα CWDM, και τα πολλαπλασιάζει σε ένα ενιαίο κανάλι για την οπτική μετάδοση 40Gb/s. Reversely, από την πλευρά δεκτών, η ενότητα αποδιαυλώνει οπτικά ένα 40Gb/s που εισάγεται στα σήματα καναλιών 4CWDM, και τους μετατρέπει σε 4 ηλεκτρικά στοιχεία παραγωγής καναλιών. Τα κεντρικά μήκη κύματος των 4 καναλιών CWDM είναι 1271, 1291, 1311 και 1331nm ως μέλη του πλέγματος μήκους κύματος CWDM που καθορίζεται στο ITU-τ G694.2. Περιέχει έναν διπλό συνδετήρα LC για την οπτική διεπαφή και έναν συνδετήρα καρφιτσών 38 για την ηλεκτρική διεπαφή. Για να ελαχιστοποιήσει την οπτική διασπορά στο μεγάλης απόστασης σύστημα, η single-mode ίνα (SMF) πρέπει να εφαρμοστεί σε αυτήν την ενότητα.
Προδιαγραφή
| Συσκευασία | QSFP+ | Ποσοστό στοιχείων | 40Gbps (4×10Gbps) |
| Κεντρικό μήκος κύματος | 1271/1291/1311/1331nm | Ανώτατη απόσταση καλωδίων | 30km |
| Συνδετήρας | Διπλό LC | Τύπος μέσων | SMF |
| Τύπος συσκευών αποστολής σημάτων | 4 CWDM μη ψυχόμενο DFB | Τύπος δεκτών | APD |
| TX δύναμη παραγωγής | -3.7~4.5dBm | Ευαισθησία δεκτών | <-18dbm> |
| Οπτικός-προϋπολογισμός | 14,3 DB | Υπερφόρτωση Rx | >-1,5 DB |
| Ψηφιακός διαγνωστικός | Υποστηριγμένος | Αναλογία εξάλειψης | >3,5 DB |
| OEM/ODM | Υποστηριγμένος | Σειρά θερμοκρασίας | 0 σε 70°C (32 σε 158°F) |
| Εξουσιοδότηση | 3 έτη | Πρωτόκολλα | QSFP+ MSA, IEEE 802.3BM |
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Πρότυπα
Για περισσότερους της σειράς πομποδεκτών 40GBASE μας, παρακαλώ αναφερθείτε στο ακόλουθο έντυπο
| P/N | Περιγραφή | Μήκος κύματος | Προσιτότητα | Τύπος ινών | TX δύναμη (dBm) | Rx Sens. (dBm) |
| GTQ-m85a4-02DC | 40G SR4 | 850nm | 150m | MMF | -7.6~2.4 | <-9> |
| GTQ-b08a4-02DC | 40G SR BiDi | 850/900nm | 150m | MMF | -4~5 | <-11> |
| GTQ-b08a4-04DC | 40G eSR4 | 850nm | 300m | MMF | -7.5~0 | <-11> |
| GTQ-m13a4-02DC | 40G PSM IR4 | 1310nm | 1.4km | SMF | -5.5~1.5 | <-11> |
| GTQ-l13a4-M2DC | 40gbase-UNIV | 1310nm | 150m/2km | MMF/SMF | 7~4.3/10~2.3 | <-10> |
| GTQ-l13a4-02DC | 40G LR4 Lite | 1310nm CWDM | 2km | SMF | -7~2.3 | <-11> |
| GTQ-m13a4-10DC | 40G LR4 | 1310nm CWDM | 10km | SMF | -7~2.3 | <-11> |
| GTQ-m13a4-10DC | 40G PSM4 | 1310nm | 10km | SMF | -6~-1 | <-14> |
| GTQ-m13a4-20DC | 40G eLR4 | 1310nm CWDM | 20km | SMF | -4.5~2.3 | <-12> |
| GTQ-b13a4-40DC | 40G ER4 | 1310nm CWDM | 40km | SMF | -2.7~4.5 | <-21> |
| GTQ-m13a4-02DC | 40G PSM4 Lite | 1310nm | 2km | SMF | -6~-1 | <-14> |
| GTQ-b13a4-30DC | 40G ER4 Lite | 1310nm CWDM | 30km | SMF | -3.7~4.5 | <-18> |
| Σημείωση | OEM/ODM υποστηριγμένος | |||||
