Λεπτομέρειες:
|
| Όνομα προϊόντων: | 40GBASE SWDM4 | Ποσοστό ημερομηνίας: | 40Gb/s |
|---|---|---|---|
| Τύπος: | QSFP+ | Απόσταση: | το 440m@OM5/το 350m@OM4/το 240m@OM3 |
| Συνδετήρας: | Διπλό LC | Συστατικό: | VCSEL + ΚΑΡΦΊΤΣΑ |
| Κυριώτερο σημείο: | Qsfp-40g-csr-s, 40G SWDM4 | ||
| Επισημαίνω: | Οπτικός πομποδέκτης QSFP+ MMF,οπτικός πομποδέκτης 850nm MMF,40GBASE SWDM4 |
||
Με βάση μια πολλαπλών προτύπων συμφωνία βιομηχανίας (swdm-MSA), ανοικτότερη διαλειτουργικότητα από άλλη ιδιόκτητη λύση όπως το qsfp-SR-BD
Επικερδώς αναβάθμιση εύρους ζώνης από 10G σε 40G χωρίς μεταβαλλόμενες υπάρχουσες ίνες
Περιγραφή

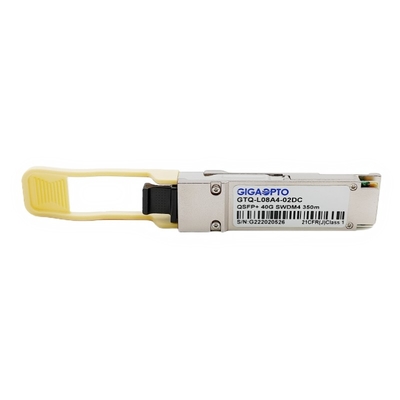

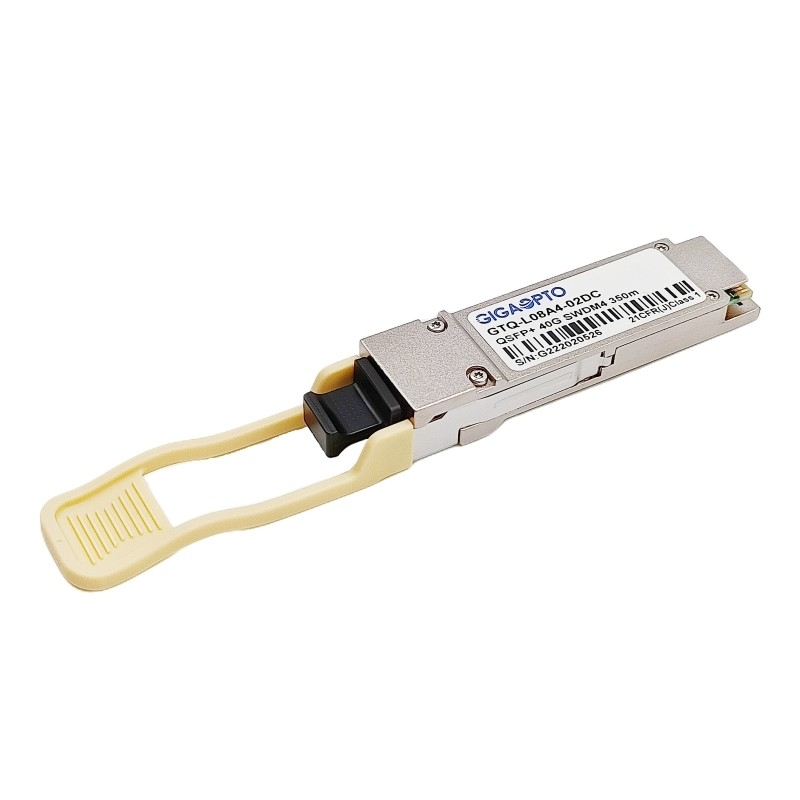

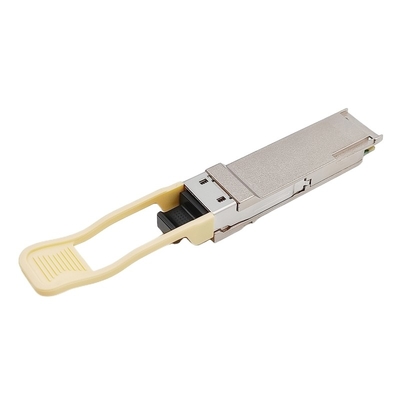

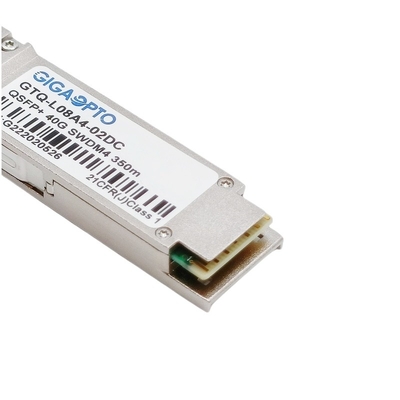

Το GTQ-l08a4-02DC είναι ένα είδος pluggable οπτικής τεχνολογίας χρήσεων SWDM (σύντομο τμήμα μήκους κύματος πολλαπλό) πομποδεκτών που λειτουργεί με την πολλαπλού τρόπου ίνα, που παρέχει 4 κανάλια στην περιοχή 850-940nm σε 10Gbps/lanes, το οποίο μπορεί να διαβιβάσει ένα πολλαπλασιασμένο σήμα 40G πέρα από την ευρεία ζώνη OM5 στα μήκη μέχρι 440m (240m σε OM3/350m σε OM4) με έναν διπλό συνδετήρα LC.
Οι χρήσεις δύο ίνες (διπλές) αντί οκτώ (SR4), αυτό το 40G swdm4-s είναι μια οικονομικώς πιό αποδοτική λύση πομποδεκτών για 10G στις εφαρμογές μετανάστευσης 40G.
Οι πομποδέκτες QSFP+ 40Gbase-SWDM4 είναι υποχωρητικοί με την ηλεκτρική διεπαφή QSFP+ MSA και IEEE 802.3ba XLPPI.
Οι ψηφιακές λειτουργίες διαγνωστικών είναι διαθέσιμες μέσω μιας διεπαφής I2C, όπως διευκρινίζονται από το QSFP+ MSA.
Προδιαγραφή
| Κατηγορία προϊόντων | 40Gbase SWDM4 | P/N | GTQ-l08a4-02DC |
| Τύπος | QSFP+ | Στοιχείο-ποσοστό | 41.2Gbps (4×10.3Gbps) |
| Απόσταση συνδέσεων | το 440m@OM5/το 350m@OM4/το 240m@OM3 | Τύπος μέσων | MMF |
| Μήκος κύματος (ch1-CH4) | 850nm, 880nm, 910nm, 940nm | Συνδετήρας | LC ντούμπλεξ |
| Τάση παροχής ηλεκτρικού ρεύματος | +3.3V (χαρακτηριστικός) | Κατανάλωση ισχύος | ≤ 3.5W |
| Τύπος συσκευών αποστολής σημάτων | 850mm VCSEL | Τύπος δεκτών | ΚΑΡΦΙΤΣΑ |
| Δύναμη συσκευών αποστολής σημάτων | -7.5 ~ +3dBm | Ευαισθησία δεκτών | < -9=""> |
| Αναλογία εξάλειψης | > 2dB | DOM/DDM | υποστήριξη |
| Περιβάλλον | Λειτουργία: 0 σε 70°C | Εξουσιοδότηση | 3 έτη |
| Αποθήκευση: -40°C σε 85°C | Υποχωρητικός | CE/FCC/RoHS | |
| Πρωτόκολλα | 40G Ethernet, sff-8436, sff-8636, MSA υποχωρητικό | ||
Χαρακτηριστικό γνώρισμα
Εφαρμογές
Οπτικά χαρακτηριστικά
| Ηλεκτρικό charactoristics σημάτων εισαγωγής συσκευών αποστολής σημάτων (TP1) |
Λ. |
Χαρακτηριστικός |
Max |
Μονάδες |
Όροι |
| Ενιαία τελειωμένη ανοχή τάσης εισαγωγής | -0.3 | 4 | Β | Αναφερόμενος στο σήμα TP1 κοινό | |
| Ανοχή τάσης εισαγωγής κοινός-τρόπου εναλλασσόμενου ρεύματος | 15 | MV | RMS | ||
| Διαφορική επιστροφής απώλεια εισαγωγής | Δείτε 86A.4.1.1 | DB | 10MHz σε 11.1GHz | ||
| Diffrential στην επιστροφής απώλεια εισαγωγής κοινός-τρόπου | 10 | DB | 10MHz σε 11.1GHz | ||
| Ανοχή Jitter J2 | 0,17 | UI | |||
| Ανοχή Jitter J9 | 0,29 | UI | |||
| Εξαρτώμενη ανοχή διακένωσης πλάτους σφυγμού στοιχείων (DDPWS) |
0,07 |
UI |
|||
| Τιμές προδιαγραφών | |||||
|
Συντεταγμένες μασκών ματιών: X1, X2 Y1, Y2 |
0,11, 0,31 95.350 |
UI MV |
Χτύπημα Ratio=5E-5 |
||
| Σήμα VMA βαθμολόγησης λογομαχίας | 850 | MV |
Ενώ βαθμολογώντας σήμα συμμόρφωσης |
||
| Χρόνοι μετάβασης σημάτων βαθμολόγησης λογομαχίας, 20% σε 80% |
34 |
CP |
|||
| Ηλεκτρικό charactoristics σημάτων παραγωγής δεκτών (TP4) |
Λ. |
Χαρακτηριστικός |
Max |
Μονάδα |
|
|
Ενιαία τελειωμένη σειρά ανοχής τάσης παραγωγής |
-0.3 |
4 |
Β |
Αναφερόμενος στο σήμα κοινό |
|
| Τάση παραγωγής κοινός-τρόπου εναλλασσόμενου ρεύματος (RMS) | 7.5 | MV | |||
| Κακός συνδυασμός λήξης σε 1MHz | 5 | % | |||
| Διαφορική επιστροφής απώλεια παραγωγής | Δείτε 86A.4.2.1 | DB | 10MHz 11.1 Ghz | ||
| Επιστροφής απώλεια παραγωγής κοινός-τρόπου | Δείτε 86A.4.2.2 | DB | 10MHz 11.1 Ghz | ||
| Χρόνος μετάβασης παραγωγής, 20% σε 80% | 28 | CP | |||
| Παραγωγή Jitter J2 | 0,42 | UI | |||
| Παραγωγή Jitter J9 | 0,65 | UI | |||
| Τιμές προδιαγραφών | |||||
|
Συντεταγμένες μασκών ματιών: X1, X2 Y1, Y2 |
0,29, 0,5 150.425 |
UI MV |
Χτύπημα ratio=5E-5 |
||
| Πηγή VMA, κάθε πάροδος λογομαχίας | 700 | MV | Σε TP1a | ||
| Χρόνοι μετάβασης πηγής λογομαχίας, 20% σε 80% | 37 | CP | Σε TP1a | ||
Ηλεκτρικά χαρακτηριστικά
| Ηλεκτρικό charactoristics σημάτων εισαγωγής συσκευών αποστολής σημάτων (TP1) |
Λ. |
Χαρακτηριστικός |
Max |
Μονάδες |
Όροι |
| Ενιαία τελειωμένη ανοχή τάσης εισαγωγής | -0.3 | 4 | Β | Αναφερόμενος στο σήμα TP1 κοινό | |
| Ανοχή τάσης εισαγωγής κοινός-τρόπου εναλλασσόμενου ρεύματος | 15 | MV | RMS | ||
| Διαφορική επιστροφής απώλεια εισαγωγής | Δείτε 86A.4.1.1 | DB | 10MHz σε 11.1GHz | ||
| Diffrential στην επιστροφής απώλεια εισαγωγής κοινός-τρόπου | 10 | DB | 10MHz σε 11.1GHz | ||
| Ανοχή Jitter J2 | 0,17 | UI | |||
| Ανοχή Jitter J9 | 0,29 | UI | |||
| Εξαρτώμενη ανοχή διακένωσης πλάτους σφυγμού στοιχείων (DDPWS) |
0,07 |
UI |
|||
| Τιμές προδιαγραφών | |||||
|
Συντεταγμένες μασκών ματιών: X1, X2 Y1, Y2 |
0,11, 0,31 95.350 |
UI MV |
Χτύπημα Ratio=5E-5 |
||
| Σήμα VMA βαθμολόγησης λογομαχίας | 850 | MV |
Ενώ βαθμολογώντας σήμα συμμόρφωσης |
||
| Χρόνοι μετάβασης σημάτων βαθμολόγησης λογομαχίας, 20% σε 80% |
34 |
CP |
|||
| Ηλεκτρικό charactoristics σημάτων παραγωγής δεκτών (TP4) |
Λ. |
Χαρακτηριστικός |
Max |
Μονάδα |
|
|
Ενιαία τελειωμένη σειρά ανοχής τάσης παραγωγής |
-0.3 |
4 |
Β |
Αναφερόμενος στο σήμα κοινό |
|
| Τάση παραγωγής κοινός-τρόπου εναλλασσόμενου ρεύματος (RMS) | 7.5 | MV | |||
| Κακός συνδυασμός λήξης σε 1MHz | 5 | % | |||
| Διαφορική επιστροφής απώλεια παραγωγής | Δείτε 86A.4.2.1 | DB | 10MHz 11.1 Ghz | ||
| Επιστροφής απώλεια παραγωγής κοινός-τρόπου | Δείτε 86A.4.2.2 | DB | 10MHz 11.1 Ghz | ||
| Χρόνος μετάβασης παραγωγής, 20% σε 80% | 28 | CP | |||
| Παραγωγή Jitter J2 | 0,42 | UI | |||
| Παραγωγή Jitter J9 | 0,65 | UI | |||
| Τιμές προδιαγραφών | |||||
|
Συντεταγμένες μασκών ματιών: X1, X2 Y1, Y2 |
0,29, 0,5 150.425 |
UI MV |
Χτύπημα ratio=5E-5 |
||
| Πηγή VMA, κάθε πάροδος λογομαχίας | 700 | MV | Σε TP1a | ||
| Χρόνοι μετάβασης πηγής λογομαχίας, 20% σε 80% | 37 | CP | Σε TP1a | ||
Ψηφιακές διαγνωστικές προδιαγραφές ελέγχου
| Παράμετροι | Μονάδα | Προδιαγραφή |
| Όργανο ελέγχου θερμοκρασίας | °C | ± 3 |
| Όργανο ελέγχου τάσης | Β | ± 5% |
| Όργανο ελέγχου I_bias | μΑ | ± 10% |
| Λαμβανόμενο όργανο ελέγχου δύναμης (Rx) | DB | ± 3,0 |
| Διαβιβάστε το όργανο ελέγχου δύναμης (Tx) | DB | ± 3,0 |
Μηχανικές διαστάσεις
