Λεπτομέρειες:
|
| Τύπος: | 2-ίνα 1G CSFP | Ποσοστό στοιχείων (GBP): | 1.244Gbps/1.244Gbps |
|---|---|---|---|
| TX μήκος κύματος: | 2 Χ 1310nm | RX μήκος κύματος: | 2 Χ 1550nm |
| Συστατικό: | DFB+PIN | Απόσταση: | 40km |
| Θερμοκρασία: | Εμπορικός | Λέξεις κλειδιά: | csfp ενότητα |
| Επισημαίνω: | 2 ίνα συμπαγές SFP,1.244Gbps συμπαγές SFP,DOM SFP |
||

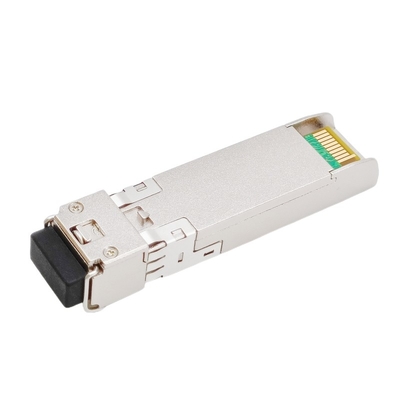

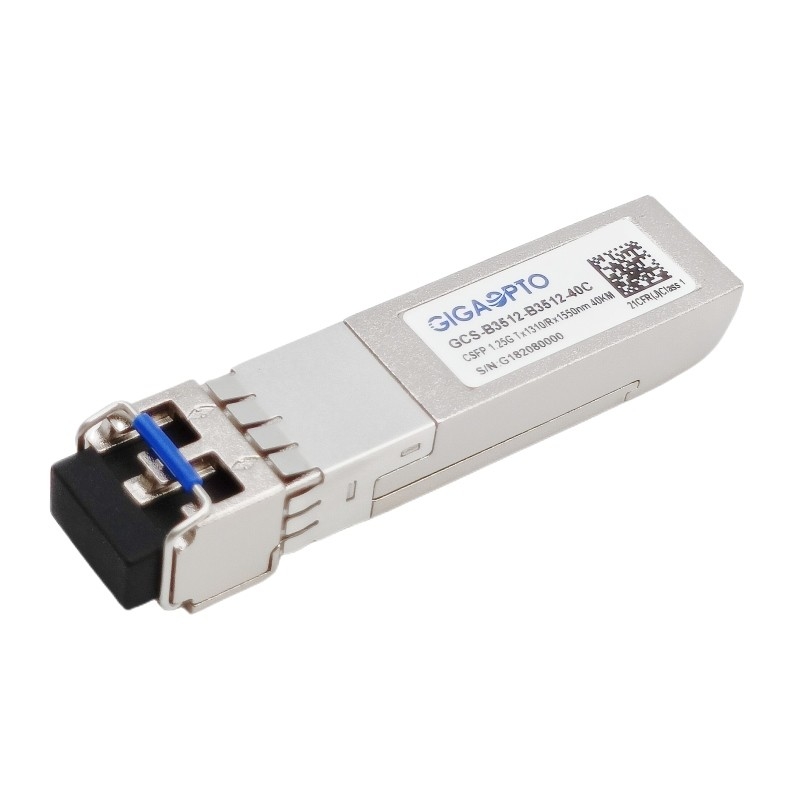

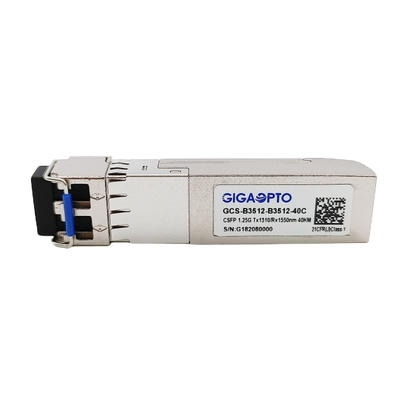

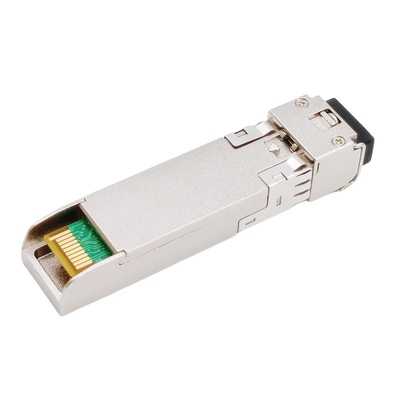

2 συμπαγή SFP BIDI 1310nm/1550nm SMF 40km LC DOM ινών 1.244Gbps
Περιγραφή
Αυτό το οι πομποδέκτες καναλιών CSFP BIDI 1000Base 2 είναι υψηλή επίδοση, οι οικονομικώς αποδοτικές ενότητες που υποστηρίζουν 1.244Gbps και την απόσταση μετάδοσης 40km με SMF.It είναι με το συνδετήρα καρφιτσών SFP 20 για να επιτρέψουν την καυτή ικανότητα βουλωμάτων. Οι ψηφιακές διαγνωστικές λειτουργίες είναι διαθέσιμες μέσω ενός λεωφορείου σειράς I2C που διευκρινίζεται στο MSA sff-8472.
Ο πομποδέκτης αποτελείται από 2 διοχετεύει την αμφίδρομη οπτική μονάδα πομποδεκτών με πέντε τμήματα: ο οδηγός LD, ο ενισχυτής περιορισμού, το ψηφιακό διαγνωστικό όργανο ελέγχου, τύπος λέιζερ (το λέιζερ DFB) και ο φωτοανιχνευτής ΚΑΡΦΙΤΣΏΝ.
Η οπτική παραγωγή μπορεί να τεθεί εκτός λειτουργίας από μια λογική TTL που η υψηλού επιπέδου εισαγωγή Tx θέτει εκτός λειτουργίας, και το σύστημα μπορεί επίσης να θέσει εκτός λειτουργίας την ενότητα μέσω I2C. Το ελάττωμα Tx παρέχεται για να δείξει εκείνη την υποβάθμιση του λέιζερ. Η απώλεια παραγωγής σημάτων (Los) παρέχεται για να δείξει την απώλεια ενός οπτικού σήματος εισαγωγής του δέκτη ή τη θέση συνδέσεων με το συνεργάτη. Το σύστημα μπορεί επίσης να πάρει τις πληροφορίες Los (ή συνδέσεων) /Disable/Fault μέσω της πρόσβασης καταλόγων I2C. Το συμβατικό SFP θα λειτουργήσει όταν συνδέεται με το εναλλασσόμενο ρεύμα - υποδοχή SFP, συγχρόνως καμία ζημία στον πίνακα γ-SFP και οικοδεσποτών εάν η ενότητα γ-SFP είναι συνδεμένη με μια συμβατική υποδοχή SFP
Ο συμπαγής πομποδέκτης SFP (CSFP) είναι πλήρως υποχωρητικός στη συμπαγή μικρή Pluggable (CSFP) MSA επιλογή 2 και sff-8472 τύπου.
Προδιαγραφές
| Σειρά προϊόντων | 2 πομποδέκτης καναλιών CSFP | P/N | Gcs-b3512-40C |
| Τύπος | Συμπαγές SFP | Τύπος | διπλό BiDi ΠΡΩΗΝ |
| Ποσοστό στοιχείων (GBP) | 1.244G/1.244G | Αρίθμηση παρόδων | 2x (Tx/Rx) |
| Ανώτατο μήκος καλωδίων | 40km | Συνδετήρας/στίλβωση | LC/UPC ντούμπλεξ |
| TX μήκος κύματος | 2x 1310nm | RX μήκος κύματος | 2x 1550nm |
| Τάση ισχύος | +3.3V (χαρακτηριστικός) | Κατανάλωση ισχύος | ≤ 1.3W |
| Τύπος LD | DFB | PD τύπος | ΚΑΡΦΙΤΣΑ |
| TX μέση δύναμη | -5 ~ 0dBm | RX ευαισθησία | < -25dBm=""> |
| Αναλογία εξάλειψης | > 9dB | Υπερφόρτωση | > 0dBm |
| Δύναμη-προϋπολογισμός (DB) | 20dB | Ψηφιακά διαγνωστικά | Υποστήριξη |
| Θερμοκρασία | Λειτουργία: Εμπορικά 0 σε 70°C | Εξουσιοδότηση | 36-μήνας |
| Αποθήκευση: -40°C σε 85°C | MTBF | 1,000,000Hours | |
| Συμμόρφωση | Gigabit Ethernet, MSA υποχωρητικό | ||
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Οπτικά και ηλεκτρικά χαρακτηριστικά
| Παράμετρος | Σύμβολο | Λ. | Χαρακτηριστικός | Max | Μονάδα | Σημειώσεις | ||
| Συσκευή αποστολής σημάτων | ||||||||
| Κεντρικό μήκος κύματος | λc | 1300 | 1310 | 1320 | NM | |||
| Φασματικό πλάτος (- 20dB) | σ | 1 | NM | |||||
| Δευτερεύουσα αναλογία καταστολής τρόπου | SMSR | 30 | DB | |||||
| Μέση δύναμη παραγωγής | Ικτάλουρος | -5 | 0 | dBm | 1 | |||
| Αναλογία εξάλειψης | ER | 9 | DB | |||||
| Οπτικός χρόνος ανόδου/πτώση (20%~80%) | tr/tf | 0,26 | NS | |||||
| Διαφορικό ταλάντευσης εισαγωγής στοιχείων | VIN | 400 | 1800 | MV | 2 | |||
| Διαφορική σύνθετη αντίσταση εισαγωγής | ZIN | 90 | 100 | 110 | Ω | |||
|
TX θέστε εκτός λειτουργίας |
Θέστε εκτός λειτουργίας | 2.0 | Vcc | Β | ||||
| Επιτρέψτε | 0 | 0,8 | Β | |||||
|
TX ελάττωμα |
Ελάττωμα | 2.0 | Vcc | Β | ||||
| Κανονικός | 0 | 0,8 | Β | |||||
| Δέκτης | ||||||||
| Κεντρικό μήκος κύματος | λc | 1530 | 1550 | 1570 | NM | |||
| Ευαισθησία δεκτών | -25 | dBm | 3 | |||||
| Υπερφόρτωση δεκτών | 0 | dBm | 3 | |||||
| Το Los de-βεβαιώνει | LOSD | -27 | dBm | |||||
| Το Los βεβαιώνει | LOSA | -40 | dBm | |||||
| Υστέρηση Los | 1 | 4 | DB | |||||
| Διαφορικό ταλάντευσης παραγωγής στοιχείων | Vout | 400 | 1800 | MV | 4 | |||
|
Los |
Υψηλός | 2.0 | Vcc | Β | ||||
| Χαμηλός | 0,8 | Β | ||||||
Σημειώσεις:
1. Η οπτική δύναμη προωθείται σε SMF.
2. Εισαγωγή PECL, ρεύμα-που συνδέεται εσωτερικά και που ολοκληρώνεται.
3. Μετρημένος με ένα σχέδιο @1244Mbps, ΤΖΊΤΖΙΦΑ ≤1×10-12 δοκιμής 223-1 PRBS.
4. Εσωτερικά ρεύμα-συνδεμένος.
