Λεπτομέρειες:
|
| Τύπος: | 2-ίνα 1G CSFP | Ποσοστό στοιχείων (GBP): | 1.244Gbps/1.244Gbps |
|---|---|---|---|
| TX μήκος κύματος: | 2 Χ 1310nm | RX μήκος κύματος: | 2 Χ 1550nm |
| Συστατικό: | DFB+PIN | Απόσταση: | 40km |
| Θερμοκρασία: | Εμπορικός | Λέξεις κλειδιά: | πομποδέκτης ινών 1.244G CSFP |
| Επισημαίνω: | 1000BASE CSFP,TX1550 CSFP,Διπλός πομποδέκτης BIDI |
||

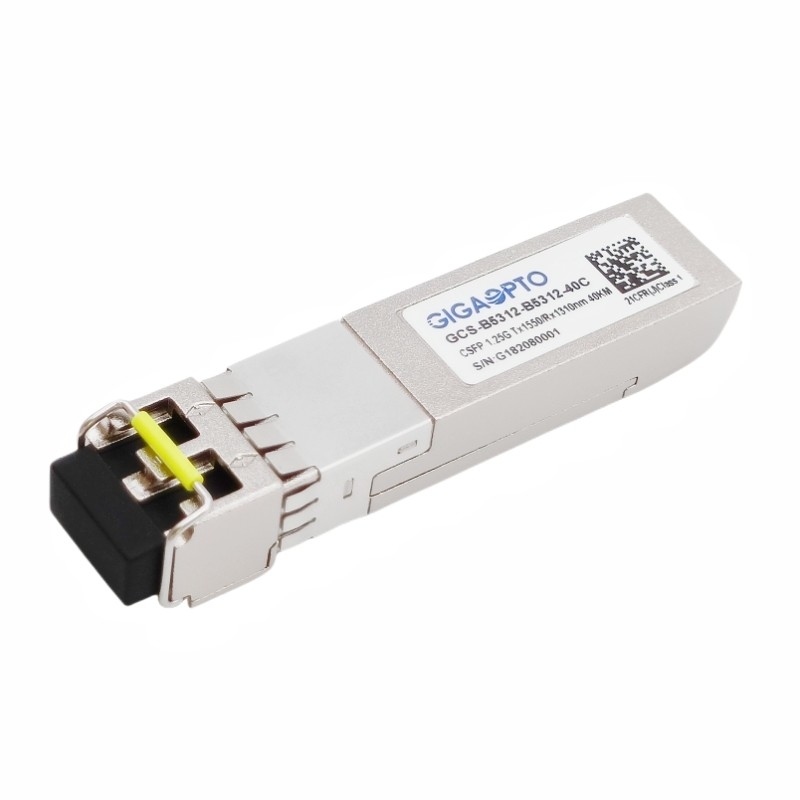

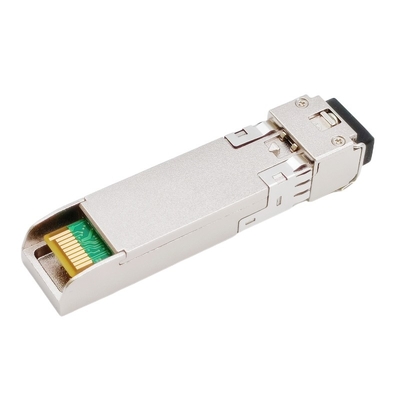

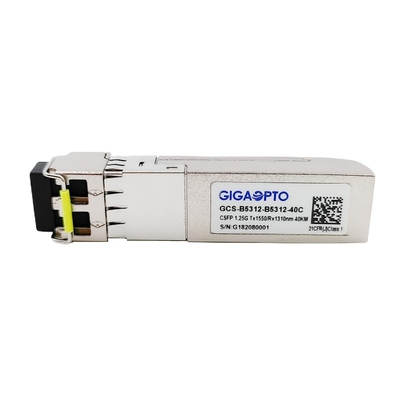

ΔΙΠΛΆ BIDI 40KM TX1550 RX1310 SM DOM ΠΟΜΠΟΔΕΚΤΏΝ LC 1000BASE CSFP
Περιγραφή
Αυτός ο πομποδέκτης gcs-b5312-40C CSFP είναι υψηλή επίδοση και η υψηλή λειτουργία προϊόντων σταθερότητας στην τυποποιημένη θερμοκρασία, παρέχει τη ρυθμοαπόδοση 2-καναλιών 1000Base-BX μέχρι 40km πέρα από τη single-mode ίνα (SMF) χρησιμοποιώντας ένα ονομαστικό μήκος κύματος 1550nmTx/1310nmRx μέσω ενός συνδετήρα LC.
Για κάθε κανάλι, ο πομποδέκτης αποτελείται από τρία τμήματα: μια συσκευή αποστολής σημάτων λέιζερ 1550nm DFB, μια φωτοδίοδος ΚΑΡΦΙΤΣΏΝ 1310nm που ενσωματώνεται με σε έναν προενισχυτή δια-σύνθετης αντίστασης (TIA) και τη μονάδα ελέγχου MCU. Όλες οι ενότητες ικανοποιούν την κατηγορία Ι απαιτήσεις ασφάλειας λέιζερ.
Οι πομποδέκτες είναι συμβατοί με τη συμπαγή πολλών πηγών συμφωνία SFP (MSA) και sff-8472. Για περισσότερες πληροφορίες, παρακαλώ αναφερθείτε στο SFP MSA
Προδιαγραφές
| Σειρά προϊόντων | Διπλός πομποδέκτης 1000Base CSFP | P/N | Gcs-b5312-40C |
| Συσκευασία | Συμπαγές SFP | Τύπος | 2 ίνα BIDI |
| Στοιχείο-ποσοστό (GBP) | 1.244G/1.244G | Αρίθμηση παρόδων | 2x (Tx/Rx) |
| Προσιτότητα | 40km | Συνδετήρας | LC/UPC ντούμπλεξ |
| TX μήκος κύματος | 2x 1550nm | RX μήκος κύματος | 2x 1310nm |
| Τάση ισχύος | +3.3V (χαρακτηριστικός) | Κατανάλωση ισχύος | ≤ 1.3W |
| TX τύπος | DFB | RX τύπος | ΚΑΡΦΙΤΣΑ |
| TX δύναμη παραγωγής | -5 ~ 0dBm | RX ευαισθησία | < -25dBm=""> |
| Αναλογία εξάλειψης | > 9dB | Κορεσμός | > 0dBm |
| Δύναμη-προϋπολογισμός (DB) | 20dB | DDM | Κατασκευή- |
| Περιβάλλον | Λειτουργία: πρότυπα 0 σε 70°C | Εξουσιοδότηση | 36-μήνας |
| Αποθήκευση: -40°C σε 85°C | MTBF | 1,000,000Hours | |
| Πρωτόκολλα | 1000BASE Ethernet, MSA υποχωρητικό, sff-8472 | ||
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Οπτικά και ηλεκτρικά χαρακτηριστικά
| Παράμετρος | Σύμβολο | Λ. | Χαρακτηριστικός | Max | Μονάδα | Σημειώσεις | ||
| Συσκευή αποστολής σημάτων | ||||||||
| Κεντρικό μήκος κύματος | λc | 1530 | 1550 | 1570 | NM | |||
| Φασματικό πλάτος (- 20dB) | σ | 1 | NM | |||||
| Δευτερεύουσα αναλογία καταστολής τρόπου | SMSR | 30 | DB | |||||
| Μέση δύναμη παραγωγής | Ικτάλουρος | -5 | 0 | dBm | 1 | |||
| Αναλογία εξάλειψης | ER | 9 | DB | |||||
| Οπτικός χρόνος ανόδου/πτώση (20%~80%) | tr/tf | 0,26 | NS | |||||
| Διαφορικό ταλάντευσης εισαγωγής στοιχείων | VIN | 400 | 1800 | MV | 2 | |||
| Διαφορική σύνθετη αντίσταση εισαγωγής | ZIN | 90 | 100 | 110 | Ω | |||
|
TX θέστε εκτός λειτουργίας |
Θέστε εκτός λειτουργίας | 2.0 | Vcc | Β | ||||
| Επιτρέψτε | 0 | 0,8 | Β | |||||
|
TX ελάττωμα |
Ελάττωμα | 2.0 | Vcc | Β | ||||
| Κανονικός | 0 | 0,8 | Β | |||||
| Δέκτης | ||||||||
| Κεντρικό μήκος κύματος | λc | 1290 | 1310 | 1330 | NM | |||
| Ευαισθησία δεκτών | -25 | dBm | 3 | |||||
| Υπερφόρτωση δεκτών | 0 | dBm | 3 | |||||
| Το Los de-βεβαιώνει | LOSD | -27 | dBm | |||||
| Το Los βεβαιώνει | LOSA | -40 | dBm | |||||
| Υστέρηση Los | 1 | 4 | DB | |||||
| Διαφορικό ταλάντευσης παραγωγής στοιχείων | Vout | 400 | 1800 | MV | 4 | |||
|
Los |
Υψηλός | 2.0 | Vcc | Β | ||||
| Χαμηλός | 0,8 | Β | ||||||
Σημειώσεις:
1. Η οπτική δύναμη προωθείται σε SMF.
2. Εισαγωγή PECL, ρεύμα-που συνδέεται εσωτερικά και που ολοκληρώνεται.
3. Μετρημένος με ένα σχέδιο @1244Mbps, ΤΖΊΤΖΙΦΑ ≤1×10-12 δοκιμής 223-1 PRBS.
4. Εσωτερικά ρεύμα-συνδεμένος.
