Λεπτομέρειες:
|
| Τύπος προϊόντων: | Διπλό 1000Base CSFP BIDI LX | Ποσοστό στοιχείων: | 1.25Gbps |
|---|---|---|---|
| TX μήκος κύματος: | 2 Χ 1310nm | RX μήκος κύματος: | 2 Χ 1550nm |
| Συστατικό: | FP+PIN | Μήκος καλωδίων: | 20km |
| MEDIA: | G.652 SMF | Κυριώτερο σημείο: | Συμπαγής πομποδέκτης ινών SFP |
| Επισημαίνω: | BIDI CSFP,csfp ενότητα,1G ενότητα πομποδεκτών SFP |
||

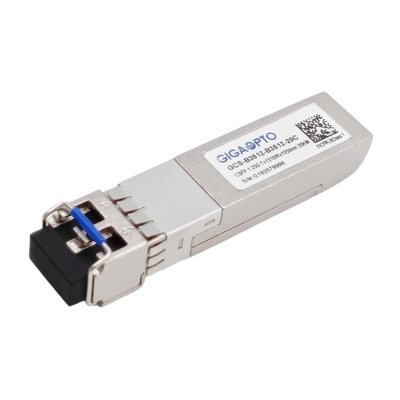

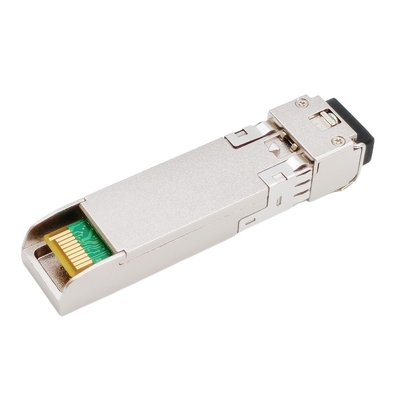

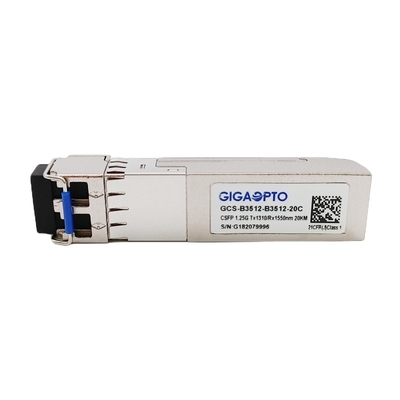

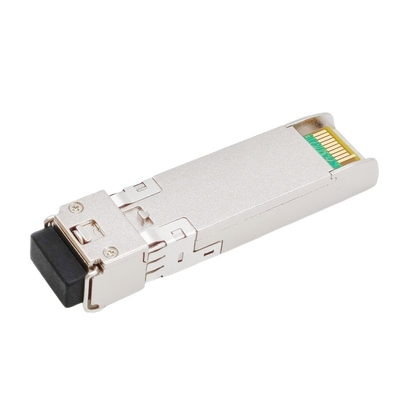

1.25G συμπαγές SFP (CSFP) διπλό BiDI 1310nm TX 1550 NM RX 20km
Περιγραφή
Αυτός ο συμπαγής μικρός πομποδέκτης τύπου CSFF σχεδιάζεται για να παρέχει στα διπλά αμφίδρομα ρεύματα της κυκλοφορίας χρησιμοποιώντας έναν λιμένα SFP, διπλασιάζοντας κατά συνέπεια την πυκνότητα λιμένων και μειώνοντας την κατανάλωση ισχύος το μισό αριθμό λιμένων που απαιτείται, υποστηρίξεις 2 Χ 1000Mbps μέχρι 20km πέρα από την ενιαία ίνα τρόπου 9/125um.
Ο πομποδέκτης CSFP BIDI LX είναι με δύο ανεξάρτητα κανάλια μεταδόσεων στοιχείων, για κάθε χωριστό κανάλι αυτός ο πομποδέκτης χρησιμοποιεί την ιδιαίτερα αξιόπιστη συσκευή αποστολής σημάτων λέιζερ 1310nm FP και ο δέκτης φωτοδιόδων ΚΑΡΦΙΤΣΏΝ 1550nm, όλη η ενότητα ικανοποιεί την κατηγορία 1 απαιτήσεις ασφάλειας λέιζερ.
Είναι με το συνδετήρα καρφιτσών SFP 20 για να επιτρέψει την καυτή ικανότητα βουλωμάτων. Οι ψηφιακές διαγνωστικές λειτουργίες είναι διαθέσιμες μέσω μιας διεπαφής I2C που διευκρινίζεται στο SFP MSA sff-8472.
Αυτός ο πομποδέκτης CSFP LX είναι πλήρως υποχωρητικός στη συμπαγή μικρή Pluggable (CSFP) MSA επιλογή 2 και CE/RoHS τύπου επικυρωμένα.
Προδιαγραφές
| Σειρά προϊόντων | Διπλό 1G CSFP | Αριθμός μερών | Gcs-b3512-20C |
| Συσκευασία | CSFP | Τύπος | 2x BiDi LX |
| Ποσοστό δυαδικών ψηφίων (GBP) | 2x 1.25G | Αρίθμηση παρόδων | 2x (Tx/Rx) |
| Ανώτατο μήκος συνδέσεων | 20km | Συνδετήρας | Διπλό LC/UPC |
| TX μήκος κύματος (χαρακτηριστικό) | 2x 1310nm | RX μήκος κύματος (χαρακτηριστικό) | 2x 1550nm |
| Τάση παροχής ηλεκτρικού ρεύματος | +3.3V (χαρακτηριστικός) | Διασκεδασμός δύναμης | ≤ 1.3W |
| TX συστατικό | FP | RX συστατικό | ΚΑΡΦΙΤΣΑ |
| TX μέση δύναμη | -9 ~ -3dBm | RX ευαισθησία | < -22dBm=""> |
| Αναλογία εξάλειψης | > 9dB | RX κορεσμός | > -3dBm |
| Οπτικός προϋπολογισμός (DB) | 13dB | DOM | Υποστήριξη |
| Περιβάλλον | Λειτουργία: 0 σε 70°C | Εξουσιοδότηση | 3 έτη |
| Αποθήκευση: -40°C σε 85°C | Βάρος | 0.025kg | |
| Πρωτόκολλα | Gigabit Ethernet, MSA υποχωρητικό | ||
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Οπτικά και ηλεκτρικά χαρακτηριστικά
| Παράμετρος | Σύμβολο | Λ. | Χαρακτηριστικός | Max | Μονάδα | Σημειώσεις | ||
| Συσκευή αποστολής σημάτων | ||||||||
| Κεντρικό μήκος κύματος | λc | 1260 | 1310 | 1360 | NM | |||
| Φασματικό πλάτος (RMS) | ∆λ | 4 | NM | |||||
| Μέση δύναμη παραγωγής | Ικτάλουρος | -9 | -3 | dBm | 1 | |||
| Αναλογία εξάλειψης | ER | 9 | DB | |||||
| Οπτικός χρόνος ανόδου/πτώση (20%~80%) | tr/tf | 0,26 | NS | |||||
| Διαφορικό ταλάντευσης εισαγωγής στοιχείων | VIN | 400 | 1800 | MV | 2 | |||
| Διαφορική σύνθετη αντίσταση εισαγωγής | ZIN | 90 | 100 | 110 | Ω | |||
|
TX θέστε εκτός λειτουργίας |
Θέστε εκτός λειτουργίας | 2.0 | Vcc | Β | ||||
| Επιτρέψτε | 0 | 0,8 | Β | |||||
|
TX ελάττωμα |
Ελάττωμα | 2.0 | Vcc | Β | ||||
| Κανονικός | 0 | 0,8 | Β | |||||
| Δέκτης | ||||||||
| Κεντρικό μήκος κύματος | λc | 1480 | 1550 | 1580 | NM | |||
| Ευαισθησία δεκτών | -23 | dBm | 3 | |||||
| Υπερφόρτωση δεκτών | -3 | dBm | 3 | |||||
| Το Los de-βεβαιώνει | LOSD | -23 | dBm | |||||
| Το Los βεβαιώνει | LOSA | -35 | dBm | |||||
| Υστέρηση Los | 1 | 4 | DB | |||||
| Διαφορικό ταλάντευσης παραγωγής στοιχείων | Vout | 400 | 1800 | MV | 4 | |||
|
Los |
Υψηλός | 2.0 | Vcc | Β | ||||
| Χαμηλός | 0,8 | Β | ||||||
1. Η οπτική δύναμη προωθείται σε SMF.
2. Εισαγωγή PECL, ρεύμα-που συνδέεται εσωτερικά και που ολοκληρώνεται.
3. Μετρημένος με ένα σχέδιο @1250Mbps, ΤΖΊΤΖΙΦΑ ≤1×10-12 δοκιμής 27-1 PRBS.
4. Εσωτερικά ρεύμα-συνδεμένος.
