Λεπτομέρειες:
|
| Τύπος προϊόντων: | Συμπαγές SFP | Ποσοστό στοιχείων: | 1.25Gbps |
|---|---|---|---|
| TX μήκος κύματος: | 2 Χ 1310nm | RX μήκος κύματος: | 2 Χ 1490nm |
| Μετάδοση: | 20km | Τύπος καλωδίων: | SMF |
| Λέξεις κλειδιά: | πομποδέκτης οπτικής ίνας 1.25G CSFP | ||
| Επισημαίνω: | SFP CSFP,1.25G CSFP,Διπλό BIDI συμπαγές SFP |
||

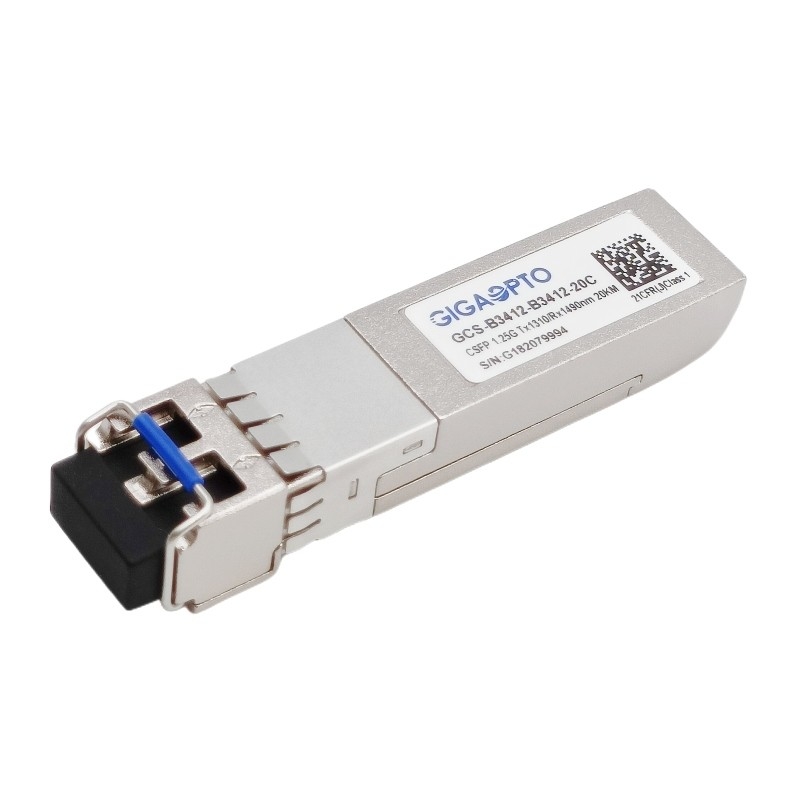

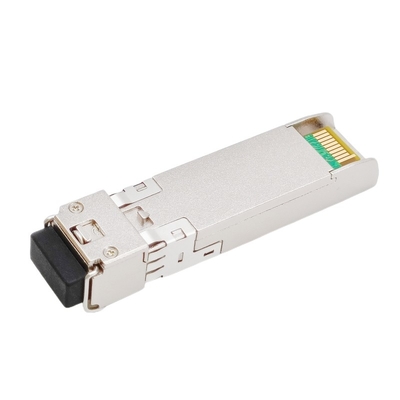

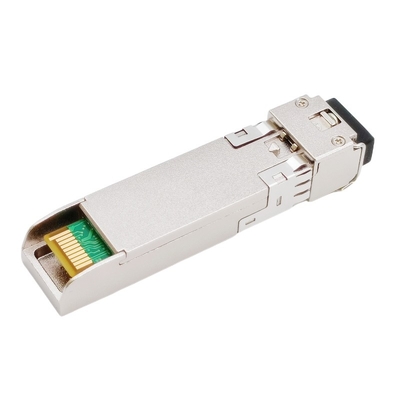

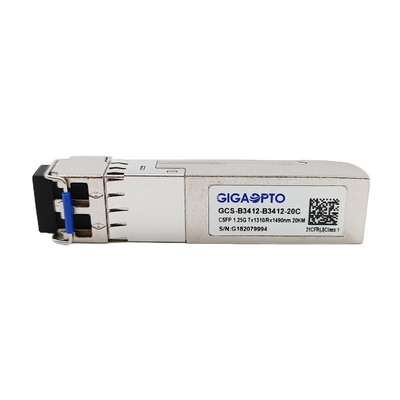

1.25G συμπαγή διπλά BIDI TX1310nm RX1490nm 20km LC DOM SFP (CSFP)
Περιγραφή
Αυτό το 1000Base 2 αμφίδρομος συμπαγής SFP πομποδέκτης ινών είναι μια έκδοση του SFP με τον ίδιο μηχανικό τύπο που επιτρέπει δύο ανεξάρτητα αμφίδρομα κανάλια ανά λιμένα. Έχει ως σκοπό να χρησιμοποιήσει στις εφαρμογές καναλιών ινών Gigabit Ethernet/1G υψηλής πυκνότητας, που παρέχουν τις συνδέσεις 20km χρησιμοποιώντας το ονομαστικό μήκος κύματος TX1310nm/RX1490nm πέρα από την τυποποιημένη ενιαία ίνα τρόπου.
Είναι με το συνδετήρα καρφιτσών SFP 20 για να επιτρέψει την καυτή ικανότητα βουλωμάτων. Οι ψηφιακές διαγνωστικές λειτουργίες είναι διαθέσιμες μέσω ενός λεωφορείου σειράς I2C που διευκρινίζεται στο MSA sff-8472. Το τμήμα συσκευών αποστολής σημάτων χρησιμοποιεί ένα πολλαπλάσιο κβαντικό καλά λέιζερ 1310nm DFB και είναι μια κατηγορία 1 λέιζερ υποχωρητικό σύμφωνα με το διεθνές IEC 60825 ασφαλειών προτύπου. Το τμήμα δεκτών χρησιμοποιεί έναν ενσωματωμένο προενισχυτή ανιχνευτών 1490nm (IDP) που τοποθετείται σε μια οπτική επιγραφή και ένα ολοκληρωμένο κύκλωμα μετα-ενισχυτών περιορισμού.
Ο πομποδέκτης CSFP είναι πλήρως υποχωρητικός στη συμπαγή μικρή Pluggable (CSFP) MSA επιλογή 2 και sff-8472 τύπου.
Προδιαγραφές
| Σειρά προϊόντων | Πομποδέκτης ινών CSFP | Αριθμός μερών | Gcs-b3412-20C |
| Τύπος | CSFP | Τύπος | 2x BiDi LX |
| Ποσοστό στοιχείων | 1.25G/1.25G | Αρίθμηση παρόδων | 2x (Tx/Rx) |
| Απόσταση | 20km | Συνδετήρας | LC-simplex 2x |
| TX μήκος κύματος | 2x 1310nm | RX μήκος κύματος | 2x 1490nm |
| Τάση παροχής ηλεκτρικού ρεύματος | +3.3V (χαρακτηριστικός) | Κατανάλωση ισχύος | ≤ 1.3W |
| Τύπος/πάροδος συσκευών αποστολής σημάτων | FP | Τύπος/πάροδος δεκτών | ΚΑΡΦΙΤΣΑ |
| Δύναμη παραγωγής συσκευών αποστολής σημάτων | -9 ~ -3dBm | Ευαισθησία δεκτών | < -22dBm=""> |
| Αναλογία εξάλειψης | > 9dB | Υπερφόρτωση εισαγωγής | > -3dBm |
| Προϋπολογισμός δύναμης (DB) | 13dB | Ψηφιακός διαγνωστικός | Υποστήριξη |
| Περιβάλλον | Λειτουργία: 0 σε 70°C | Εξουσιοδότηση | τριών ετών |
| Αποθήκευση: -40°C σε 85°C | Βάρος μονάδων | 25gram | |
| Συμμόρφωση | 1000Base BX20 IEEE802.3ah, CE, κατηγορία 1 FDA και iec60825-1 ασφάλεια λέιζερ υποχωρητική, επιλογή 2, IEEE 802.3z, RoHS, sff-8472 CSFP MSA | ||
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Ηλεκτρικά και οπτικά χαρακτηριστικά
| Παράμετρος | Σύμβολο | Λ. | Χαρακτηριστικός | Max | Μονάδα | Σημειώσεις |
| Κατανάλωση ισχύος | 1.32 | W | ||||
| Ρεύμα ανεφοδιασμού | Icc | 400 | μΑ | |||
| Συσκευή αποστολής σημάτων | ||||||
| Single-ended ανοχή τάσης εισαγωγής | -0.3 | 4.0 | Β | |||
| Διαφορική ταλάντευση τάσης εισαγωγής | Vin, PP | 200 | 2400 | mVpp | ||
| Διαφορική σύνθετη αντίσταση εισαγωγής | Zin | 90 | 100 | 110 | Ωμ | |
| Διαβιβάστε θέτει εκτός λειτουργίας βεβαιώνει το χρόνο | 5 | εμείς | ||||
| Διαβιβάστε θέτει εκτός λειτουργίας την τάση | Vdis | Vcc-1,3 | Vcc | Β | ||
| Διαβιβάστε επιτρέπει την τάση | Ven | Vee-0,3 | 0,8 | Β | ||
| Δέκτης | ||||||
| Διαφορική ταλάντευση τάσης παραγωγής | Vout, PP | 500 | 900 | mVpp | ||
| Διαφορική σύνθετη αντίσταση παραγωγής | Zout | 90 | 100 | 110 | Ωμ | |
| Χρόνος ανόδου παραγωγής στοιχείων/πτώση | Tr/Tf | 100 | CP |
20% 80% |
||
| Το Los βεβαιώνει την τάση | VlosH | Vcc-1,3 | Vcc | Β | ||
| Το Los de-βεβαιώνει την τάση | VlosL | Vee-0,3 | 0,8 | Β | ||
| Παράμετρος | Σύμβολο | Λ. | Χαρακτηριστικός | Max | Μονάδα | Σημειώσεις |
| Συσκευή αποστολής σημάτων | ||||||
| Κεντρικό μήκος κύματος | λC | 1260 | 1310 | 1360 | NM | |
| Εύρος ζώνης φάσματος (RMS) | σ | 3.5 | NM | |||
| Δευτερεύουσα αναλογία καταστολής τρόπου | SMSR | 30 | DB | |||
| Μέση οπτική δύναμη | PAVG | -9 | -3 | dBm | 1 | |
| Οπτική αναλογία εξάλειψης | ER | 9 | DB | |||
| Συσκευή αποστολής σημάτων ΑΠΟ τη δύναμη παραγωγής | POff | -45 | dBm | |||
| Μάσκα ματιών συσκευών αποστολής σημάτων | Υποχωρητικός με 802.3z (κατηγορία 1 ασφάλεια λέιζερ) | 2 | ||||
| Δέκτης | ||||||
| Κεντρικό μήκος κύματος | λC | 1470 | 1490 | 1510 | NM | |
| Ευαισθησία δεκτών (μέση δύναμη) | Sen. | -20 | dBm | 3 | ||
| Δύναμη κορεσμού εισαγωγής (υπερφόρτωση) | Psat | -3 | dBm | |||
| Το Los βεβαιώνει | LOSA | -36 | DB | 4 | ||
| Το Los de-βεβαιώνει | LOSD | -21 | dBm | 4 | ||
| Υστέρηση Los | LOSH | 0,5 | 2 | 6 | dBm | |
Σημειώσεις:
1. Μέτρο σε 2^7-1 σχέδιο NRZ PRBS
2. Καθορισμός μασκών ματιών συσκευών αποστολής σημάτων.
3. Μετρημένος με την πηγή φωτός 1310nm, ER=9dB ΤΖΙΤΖΙΦΑ =<10>
Ανάθεση καρφιτσών και περιγραφή καρφιτσών
Διάγραμμα των αριθμών και των ονομάτων καρφιτσών φραγμών συνδετήρων πινάκων οικοδεσποτών
| ΚΑΡΦΙΤΣΑ | Όνομα | Όνομα/περιγραφή | Σημειώσεις |
| 1 | VEE | Έδαφος συσκευών αποστολής σημάτων | VEE μπορεί να συνδεθεί εσωτερικά μέσα στην ενότητα SFP |
|
2 |
TX ΕΛΑΤΤΩΜΑ |
Ελάττωμα συσκευών αποστολής σημάτων. |
TX το ελάττωμα είναι μια ανοικτή παραγωγή συλλεκτών/αγωγών, η οποία πρέπει να σηκωθεί με έναν αντιστάτη 4.7K- 10K στον πίνακα οικοδεσποτών. Σημείωση 1 για περισσότερες πληροφορίες |
| 3 | TX1_Disable | Η συσκευή αποστολής σημάτων θέτει εκτός λειτουργίας του CH Α | Το κανάλι Α ενότητας θέτει εκτός λειτουργίας τη λειτουργία |
|
4 |
MOD_DEF2 |
Στοιχεία διεπαφών δύο-καλωδίων |
τμηματική διεπαφή ταυτότητας 2 καλωδίων, SDA |
| 5 | MOD_DEF1 | Ρολόι διεπαφών δύο-καλωδίων | τμηματική διεπαφή ταυτότητας 2 καλωδίων, SCL |
| 6 | TD2- | Διαβιβάστε την εισαγωγή στοιχείων του CH Β | Αυτοί είναι η διαφορική συσκευή αποστολής σημάτων βάζουν. Είναι ρεύμα-συνδεμένες, διαφορικές γραμμές με τη διαφορική λήξη 100 μέσα στην ενότητα. Η σύζευξη εναλλασσόμενου ρεύματος γίνεται μέσα στην ενότητα και έτσι δεν απαιτείται στον πίνακα οικοδεσποτών |
|
7 |
TD2+ |
Διαβιβάστε την εισαγωγή στοιχείων του CH Β |
|
|
8 |
LOS1 |
Απώλεια σήματος του CH Α |
Απώλεια ανιχνευμένης σήμα λειτουργίας. Σημείωση 2 για περισσότερες πληροφορίες. |
| 9 | RD2+ | Λαμβανόμενη παραγωγή στοιχείων του CH Β | Αυτά είναι τα διαφορικά αποτελέσματα δεκτών. Είναι εναλλασσόμενο ρεύμα που συνδέεται 100 διαφορικές γραμμές που πρέπει να ολοκληρωθούν με 100 (διαφορικό) στο χρήστη SERDES. Η σύζευξη εναλλασσόμενου ρεύματος γίνεται μέσα στην ενότητα και έτσι δεν απαιτείται στον πίνακα οικοδεσποτών. |
|
10 |
RD2- |
Λαμβανόμενη παραγωγή στοιχείων του CH Β |
|
|
11 |
VEE |
Έδαφος πομποδεκτών |
VEE μπορεί να συνδεθεί εσωτερικά μέσα στην ενότητα SFP. |
|
12 |
RD1- |
Λαμβανόμενη παραγωγή στοιχείων του CH Α | Αυτά είναι τα διαφορικά αποτελέσματα δεκτών. Είναι εναλλασσόμενο ρεύμα που συνδέεται 100 διαφορικές γραμμές που πρέπει να ολοκληρωθούν με 100 (διαφορικό) στο χρήστη SERDES. Η σύζευξη εναλλασσόμενου ρεύματος γίνεται μέσα στην ενότητα και έτσι δεν απαιτείται στον πίνακα οικοδεσποτών. |
|
13 |
RD1+ |
Λαμβανόμενη παραγωγή στοιχείων του CH Α |
|
|
14 |
LOS2 |
Απώλεια σήματος του CH Β |
Απώλεια ανιχνευμένης σήμα λειτουργίας. Σημείωση 2 για περισσότερες πληροφορίες. |
| 15 | VCCR | Δύναμη δεκτών | 3.3V± 5%. Σημείωση 3 για περισσότερες πληροφορίες |
|
16 |
VCCT |
Δύναμη συσκευών αποστολής σημάτων |
3.3V± 5%. Σημείωση 3 για περισσότερες πληροφορίες |
| 17 | TX2_Disable | Η συσκευή αποστολής σημάτων θέτει εκτός λειτουργίας του CH Β | Το κανάλι Β ενότητας θέτει εκτός λειτουργίας τη λειτουργία |
|
18 |
TD1+ |
Διαβιβάστε την εισαγωγή στοιχείων του CH Α |
Αυτοί είναι η διαφορική συσκευή αποστολής σημάτων βάζουν. Είναι ρεύμα-συνδεμένες διαφορικές γραμμές με τη διαφορική λήξη 100 μέσα στην ενότητα. Η σύζευξη εναλλασσόμενου ρεύματος γίνεται μέσα στην ενότητα και έτσι δεν απαιτείται στον πίνακα οικοδεσποτών |
|
19 |
TD1- |
Διαβιβάστε την εισαγωγή στοιχείων του CH Α | |
|
20 |
VEE |
Έδαφος πομποδεκτών |
VEE μπορεί να συνδεθεί εσωτερικά μέσα στην ενότητα SFP. |
Σημειώσεις:
1. Όταν υψηλή, η παραγωγή δείχνει ένα ελάττωμα λέιζερ κάποιου είδους είτε στο κανάλι Α είτε Channel Β. Ο οικοδεσπότης θα διαβάσει το κανάλι A/B για τις λεπτομέρειες: TX σφάλτε από το κανάλι Α εάν το κομμάτι 2 τίθεται μέσα [A2H: 110] TX ελάττωμα από το κανάλι Β εάν το κομμάτι 2 τίθεται μέσα [B2H: 110]. Χαμηλός δείχνει την κανονική λειτουργία. Στο χαμηλό κράτος, η παραγωγή θα τραβεί < 0="">
2. Όταν υψηλή, αυτή η παραγωγή δείχνει ότι η λαμβανόμενη οπτική δύναμη είναι κάτω από τη στη χειρότερη περίπτωση ευαισθησία δεκτών (όπως καθορίζεται από τα πρότυπα σε λειτουργία). Χαμηλός δείχνει την κανονική λειτουργία. Στο χαμηλό κράτος, η παραγωγή θα τραβεί < 0="">
Μηχανικές διαστάσεις
Οι διαστάσεις είναι στα χιλιοστόμετρα. Όλες οι διαστάσεις είναι ±0.1mm εκτός αν ορίζεται διαφορετικά. (Μονάδα: χιλ.)
