Λεπτομέρειες:
|
| Τύπος: | 10Gbps συμπαγής πομποδέκτης SFP+ | Ποσοστό δυαδικών ψηφίων (GBP): | 10Gbps/10Gbps |
|---|---|---|---|
| Συσκευασία: | CSFP+ | Μήκος κύματος (Ch1): | TX12700nm/RX1310nm |
| Μήκος κύματος (Ch2): | TX1310nm/RX1270nm | Λέιζερ/φωτοδίοδος: | Dfb+pin-TIA |
| Προσιτότητα: | 20km | DOM: | Υποστηριγμένος |
| Λέξεις κλειδιά: | 10G συμπαγές SFP+ 20km | ||
| Επισημαίνω: | Πομποδέκτης DOM BIDI,πομποδέκτης 20km BIDI,10G συμπαγές SFP+ |
||
πομποδέκτης Ch1 TX1270RX1330 Ch2 TX1330RX1270 20km 2-καναλιών CSFP+ LC SM 10.3Gbps
Περιγραφή

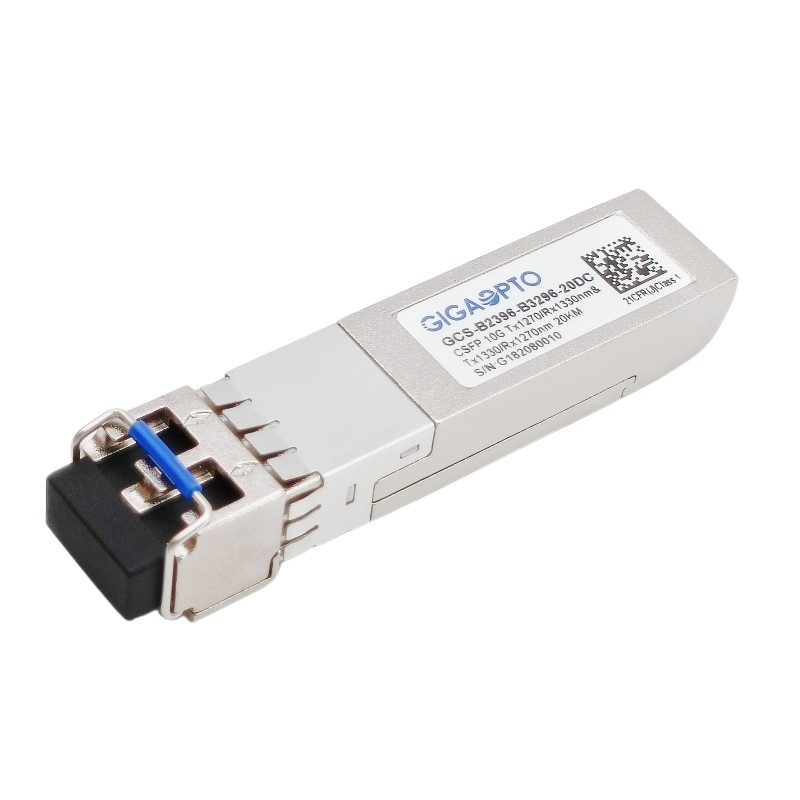

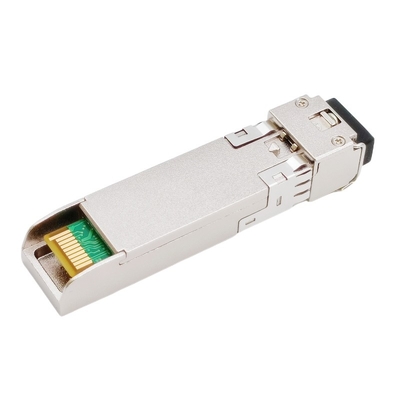

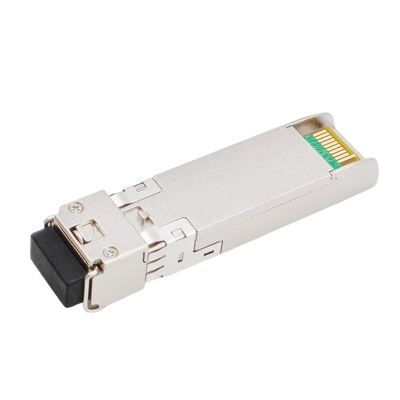

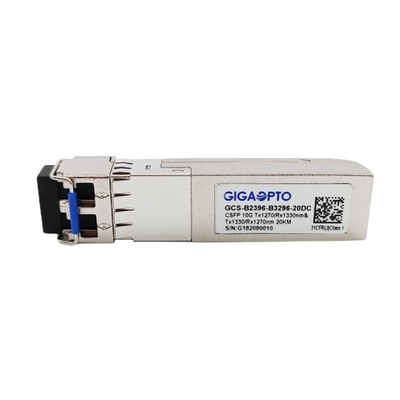

Ο πομποδέκτης gcs-b2396-b3296-20DC είναι υποχωρητικός με τη συμπαγή μικρή Pluggable (CSFP) MSA επιλογή 2 τύπου για το κανάλι της 10gbase-LR και ινών, που επιτρέπει δύο ανεξάρτητα αμφίδρομα κανάλια ανά λιμένα.
Για το κανάλι ένα, χαρακτηρίζει μια συσκευή αποστολής σημάτων 1270nm DFB και το δέκτη 1330n.
Για το κανάλι δύο, χαρακτηρίζει μια συσκευή αποστολής σημάτων 1330nm DFB και το δέκτη 1270nm.
Κάθε κανάλι υποστηρίζει τη ρυθμοαπόδοση και τη σύνδεση 10Gbps επάνω σε 20km πέρα από την ενιαία ίνα τρόπου με μια διεπαφή LC.
Είναι με το συνδετήρα καρφιτσών SFP 20 για να επιτρέψει την καυτή ικανότητα βουλωμάτων. Καμία ζημία σε γ-SFP+ και ο οικοδεσπότης δεν επιβιβάζονται εάν η ενότητα γ-SFP+ είναι συνδεμένη με μια συμβατική υποδοχή SFP. Οι ψηφιακές διαγνωστικές λειτουργίες είναι διαθέσιμες μέσω μιας διεπαφής I2C όπως διευκρινίζονται στο MSA sff-8472.
Ο πομποδέκτης είναι πλήρως - συμβατό σύστημα με τη συμπαγή πολλών πηγών συμφωνία SFP (MSA) και CE/RoHS πιστοποιημένο.
Προδιαγραφές
| Κατηγορία προϊόντων | πομποδέκτης 10G CSFP+ | P/N | Gcs-b2396-b3296-20DC |
| Τύπος | CSFP+ | Τύπος | 2 λιμένας BOSA το /SFP |
| Ποσοστό στοιχείων (CH1/CH2)) | 10Gbps/10Gbps | Αρίθμηση παρόδων | 2x (Tx/Rx) |
| Προσιτότητα | 20km | Συνδετήρας | LC ντούμπλεξ |
| Μήκος κύματος (CH1) | TX1270nm/RX1330nm | Μήκος κύματος (CH2) | TX1330nm/RX1270 |
| Τάση παροχής ηλεκτρικού ρεύματος | +3.3V (χαρακτηριστικός) | Κατανάλωση ισχύος | ≤ 2.0W |
| Τύπος LD (CH1/CH2) | DFB | PD τύπος (CH1/CH2) | PIN+TIA |
| Δύναμη συσκευών αποστολής σημάτων | -2~ +3dBm | Ευαισθησία δεκτών | < -13dBm=""> |
| Αναλογία εξάλειψης | > 3.5dB | Υπερφόρτωση | > 0.5dBm |
| Προϋπολογισμός δύναμης (DB) | 11dB | Ψηφιακός διαγνωστικός | υποστήριξη |
| Περιβάλλον | Λειτουργία: 0 σε 70°C | Εξουσιοδότηση | 3 έτη |
| Αποθήκευση: -40°C σε 85°C | Βάρος | 0.03kg | |
| Συμμόρφωση | συνδέσεις 10G Ethernet, MSA υποχωρητικό | ||
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Ηλεκτρικά και οπτικά χαρακτηριστικά
| Οπτικές προδιαγραφές συσκευών αποστολής σημάτων (0Oc < Topr="">Oc, 3.13V < Vcc=""> | ||||||
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδες | Σημειώσεις |
| Μέση δύναμη έναρξης | Po, Avg | -2 | +3 | dBm | 1 | |
| Αναλογία εξάλειψης | ER | 3.5 | ||||
| Κεντρικό μήκος κύματος παραγωγής | lc |
1260 1320 |
1270 1330 |
1280 1340 |
NM | CH1 CH2 |
| Πλάτος φάσματος παραγωγής | σl | 1 | NM | -20 πλάτος DB | ||
| Δευτερεύουσα αναλογία καταστολής τρόπου | SMSR | 30 | DB | |||
| Σχετικός θόρυβος έντασης | RIN | -128 | dB/Hz | |||
| Μέση δύναμη έναρξης ΑΠΟ τη συσκευή αποστολής σημάτων | -30 | dBm | ||||
1. Η δύναμη παραγωγής είναι δύναμη που συνδέεται σε μια single-mode ίνα 9/125 χιλ.
| Οπτικές προδιαγραφές δεκτών (0Oc < Topr="">Oc, 3.13V < Vcc=""> | ||||||
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδες | Σημειώσεις |
| Ευαισθησία σε 10,3 Gb/s | -13 | dBm | 2, μέση δύναμη | |||
| Υπερφόρτωση δεκτών | PMAX | 0,5 | - | dBm | ||
| Los -- Deasserted | LOSD | - | - | -14 | dBm | Μετάβαση: υψηλός σε χαμηλό |
| Los -- Βεβαιωμένος | LOSA | -35 | - | - | dBm | Μετάβαση: χαμηλός σε υψηλό |
| Μήκος κύματος της λειτουργίας | lc |
1320 1260 |
1340 1280 |
NM | CH1 CH2 | |
2. Μετρημένος με τη μέση δύναμη ΤΖΙΤΖΙΦΑ < 10="">-12 και PRBS 231 - 1.
| Ηλεκτρικά χαρακτηριστικά | ||||||
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | Μονάδες | Σημειώσεις |
| Προδιαγραφή διεπαφών μεγάλων σημάτων (CML) | ||||||
| Ποσοστό δεδομένων εισόδου | 10.3125 | Gb/s | ||||
| Διαφορική σύνθετη αντίσταση εισαγωγής | Rin | 100 | Ω | |||
| Διαφορικό εύρος εισαγωγής στοιχείων | 80 | 1000 | mVpp | Εσωτερικά εναλλασσόμενο ρεύμα που συνδέεται | ||
| Ποσοστό δεδομένων εξόδου | 10.3125 | Gb/s | ||||
| Διαφορική σύνθετη αντίσταση παραγωγής | Κατατρόπωση | 100 | Ω | |||
| Διαφορικό εύρος παραγωγής στοιχείων | 300 | 850 | mVpp | Εσωτερικά εναλλασσόμενο ρεύμα που συνδέεται | ||
| Αργόστροφη προδιαγραφή διεπαφών σημάτων (LVTTL) | ||||||
| Υψηλή τάση εισαγωγής | 2.0 | Vcc | Β | |||
| Χαμηλή τάση εισαγωγής | GND | 0,8 | Β | |||
| Υψηλή τάση παραγωγής | 2.0 | Vcc | Β | |||
| Χαμηλή τάση παραγωγής | GND | 0,8 | Β | |||
