Λεπτομέρειες:
|
| Τύπος: | 2.5Gbps συμπαγής πομποδέκτης SFP | Ποσοστό δυαδικών ψηφίων (GBP): | 2.5Gbps/2.5Gbps |
|---|---|---|---|
| TX μήκος κύματος: | 2 Χ 1550nm | RX μήκος κύματος: | 2 Χ 1310nm |
| Λέιζερ/φωτοδίοδος: | DFB+PIN | Απόσταση: | 20km |
| DOM: | Υποστηριγμένος | Λέξεις κλειδιά: | 2.5G συμπαγές SFP 20km |
| Επισημαίνω: | 2.5Gbps συμπαγές SFP,Διπλό BIDI συμπαγές SFP,tx 1310nm rx 1550nm |
||

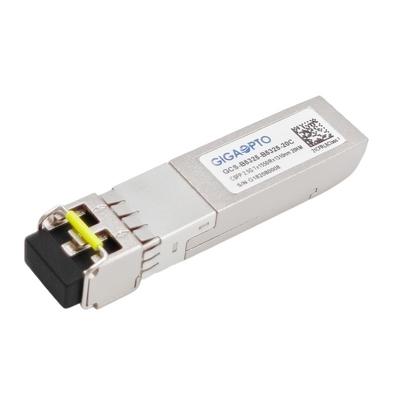

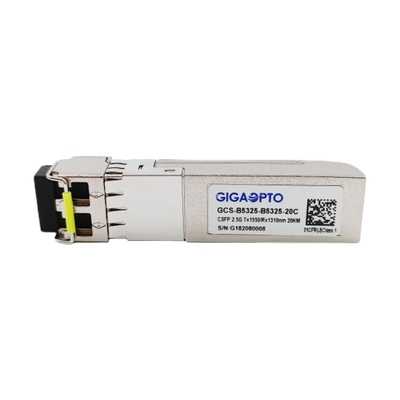

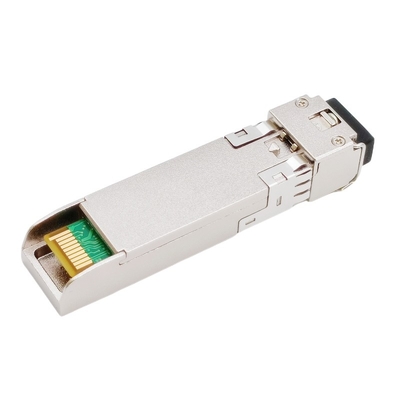

διπλός BIDI πομποδέκτης TX1550nm RX1310nm LC 20km DOM 2.5Gbps CSFP
Περιγραφή
Το gcs-b5325-20C είναι ένας συμπαγής μικρός τύπος που ο pluggable πομποδέκτης CSFP σχεδιάζεται συγκεκριμένα γιατί η υψηλή επίδοση ενσωμάτωσε δύο αμφίδρομες συνδέσεις σε μια διπλή single-mode ίνα.
Είναι με δύο 1.25Gbps BOSA σε μια συσκευασία SFP, για κάθε πάροδο, χαρακτηρίζει με μια συσκευή αποστολής σημάτων λέιζερ κορυφαίας ποιότητας 1550nm DFB και μια ιδιαίτερα ευαίσθητη φωτοδίοδος ΚΑΡΦΙΤΣΏΝ 1310nm, μια μέγιστη μετάδοση μπορεί να φθάσει σε μέχρι 20km πέρα από την ενιαία ίνα τρόπου.
Είναι με το συνδετήρα καρφιτσών SFP 20 για να επιτρέψει την καυτή ικανότητα βουλωμάτων. Οι ψηφιακές διαγνωστικές λειτουργίες είναι διαθέσιμες μέσω μιας διεπαφής I2C όπως διευκρινίζονται στο MSA sff-8472.
Ο πομποδέκτης είναι πλήρως - συμβατό σύστημα με τη συμπαγή πολλών πηγών συμφωνία SFP (MSA) και CE/RoHS πιστοποιημένο.
Προδιαγραφές
| Κατηγορία προϊόντων | 2.5G συμπαγές SFP | P/N | Gcs-b5325-20C |
| Συσκευασία | CSFP | Τύπος | 2 BOSA σε έναν λιμένα SFP |
| Στοιχείο-ταχύτητα (CH1/CH2)) | 2.488G/2.488G | Αρίθμηση παρόδων | 2x (Tx/Rx) |
| Μήκος συνδέσεων | 20km | Διεπαφή | Διπλό LC |
| TX κεντρικό μήκος κύματος | 2x 1310nm | RX κεντρικό μήκος κύματος | 2x 1550nm |
| Τάση παροχής ηλεκτρικού ρεύματος | +3.3V (χαρακτηριστικός) | Κατανάλωση ισχύος | ≤ 1.8W |
| Τύπος LD | Λέιζερ DFB | PD τύπος | Φωτοδίοδος ΚΑΡΦΙΤΣΩΝ |
| Δύναμη συσκευών αποστολής σημάτων | -5 ~ 0dBm | Ευαισθησία δεκτών | < -19dBm=""> |
| Αναλογία εξάλειψης | > 8.2dB | Υπερφόρτωση | > 0dBm |
| Προϋπολογισμός δύναμης (DB) | 14dB | DOM/DDM | υποστήριξη |
| Περιβάλλον | Λειτουργία: 0 σε 70°C | Εξουσιοδότηση | 36-μήνας |
| Αποθήκευση: -40°C σε 85°C | Βάρος | 30gram | |
| Συμμόρφωση | Gigabit Ethernet, MSA υποχωρητικό | ||
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Ηλεκτρικά και οπτικά χαρακτηριστικά
| Παράμετρος | Σύμβολο | Λ. | Χαρακτηριστικός | Max | Μονάδα | Σημειώσεις | ||
| Συσκευή αποστολής σημάτων | ||||||||
| Κεντρικό μήκος κύματος | λc | 1530 | 1550 | 1570 | NM | |||
| Φασματικό πλάτος (- 20dB) | σ | 1 | NM | |||||
| Δευτερεύουσα αναλογία καταστολής τρόπου | SMSR | 30 | DB | |||||
| Μέση δύναμη παραγωγής | Ικτάλουρος | -5 | 0 | dBm | 1 | |||
| Αναλογία εξάλειψης | ER | 8.2 | DB | |||||
| Οπτικός χρόνος ανόδου/πτώση (20%~80%) | tr/tf | 0,16 | NS | |||||
| Διαφορικό ταλάντευσης εισαγωγής στοιχείων | VIN | 400 | 1800 | MV | 2 | |||
| Διαφορική σύνθετη αντίσταση εισαγωγής | ZIN | 90 | 100 | 110 | Ω | |||
|
TX θέστε εκτός λειτουργίας |
Θέστε εκτός λειτουργίας | 2.0 | Vcc | Β | ||||
| Επιτρέψτε | 0 | 0,8 | Β | |||||
|
TX ελάττωμα |
Ελάττωμα | 2.0 | Vcc | Β | ||||
| Κανονικός | 0 | 0,8 | Β | |||||
| Δέκτης | ||||||||
| Κεντρικό μήκος κύματος | λc | 1290 | 1330 | NM | ||||
| Ευαισθησία δεκτών | -19 | dBm | 3 | |||||
| Υπερφόρτωση δεκτών | 0 | dBm | 3 | |||||
| Το Los de-βεβαιώνει | LOSD | -19 | dBm | |||||
| Το Los βεβαιώνει | LOSA | -30 | dBm | |||||
| Υστέρηση Los | 1 | 4 | DB | |||||
| Διαφορικό ταλάντευσης παραγωγής στοιχείων | Vout | 400 | 1800 | MV | 4 | |||
|
Los |
Υψηλός | 2.0 | Vcc | Β | ||||
| Χαμηλός | 0,8 | Β | ||||||
1. Η οπτική δύναμη προωθείται σε SMF.
2. Εισαγωγή PECL, ρεύμα-που συνδέεται εσωτερικά και που ολοκληρώνεται.
3. Μετρημένος με ένα σχέδιο @2488Mbps, ΤΖΊΤΖΙΦΑ ≤1×10-12 δοκιμής 223-1 PRBS.
4. Εσωτερικά ρεύμα-συνδεμένος.
Ψηφιακός διαγνωστικός χάρτης μνήμης
Οι πομποδέκτες παρέχουν το τμηματικό περιεχόμενο μνήμης ταυτότητας και τις διαγνωστικές πληροφορίες για τους παρόντες λειτουργούντες όρους από την τμηματική διεπαφή 2 καλωδίων (SCL, SDA).
Οι διαγνωστικές πληροφορίες με την εσωτερική βαθμολόγηση ή την εξωτερική βαθμολόγηση που όλοι εφαρμόζονται, συμπεριλαμβανομένου του λαμβανόμενου ελέγχου δύναμης, διεβίβασαν τον έλεγχο ισχύος, τον προκατειλημμένο τρέχοντα έλεγχο, τον έλεγχο τάσης ανεφοδιασμού και τον έλεγχο θερμοκρασίας.
Ο ψηφιακός διαγνωστικός μνήμης τομέας στοιχείων χαρτών ειδικός ορίζει ως η ακολουθία. A0h/A2h για Channel1 B0h/B2h για Channel2
