Λεπτομέρειες:
|
| Τύπος: | πομποδέκτης 2.5Gbps CSFP | Ποσοστό δυαδικών ψηφίων (GBP): | Διπλό 2.5Gbps |
|---|---|---|---|
| TX μήκος κύματος: | 2 Χ 1310nm | RX μήκος κύματος: | 2 Χ 1550nm |
| Συστατικό: | DFB+PIN | Προσιτότητα: | 20km |
| DOM: | Υποστηριγμένος | ||
| Επισημαίνω: | Οπτικός πομποδέκτης CSFP BIDI,οπτικός πομποδέκτης 20km BIDI,Διπλό 2.5G CSFP |
||

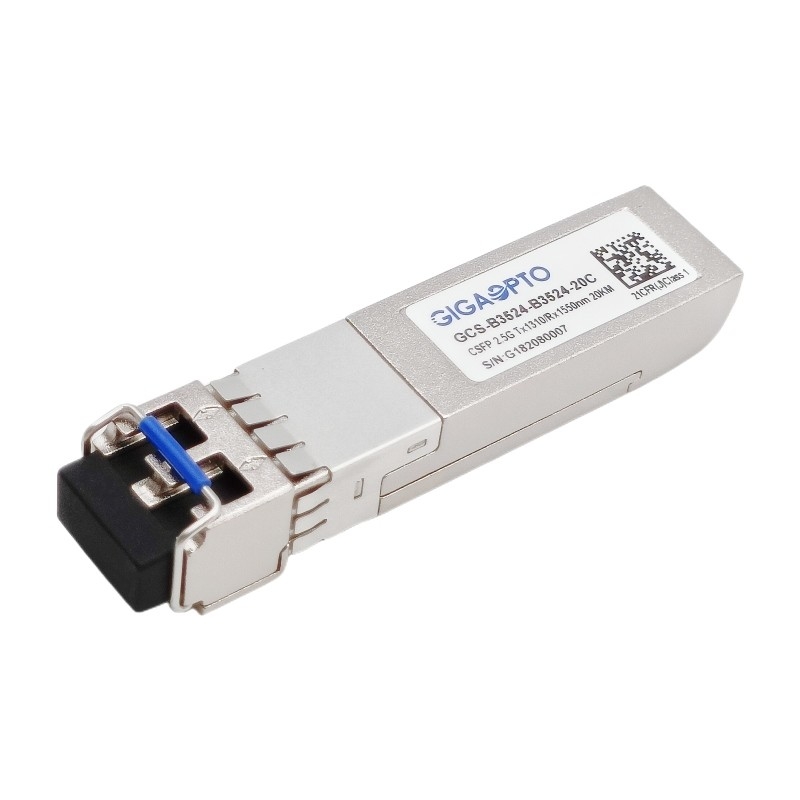

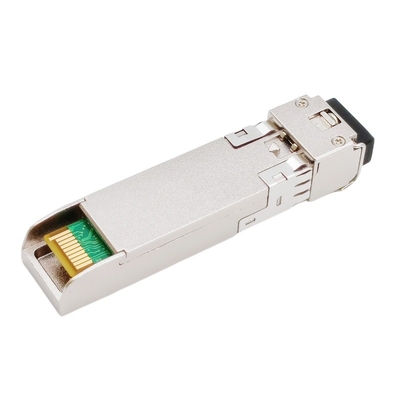

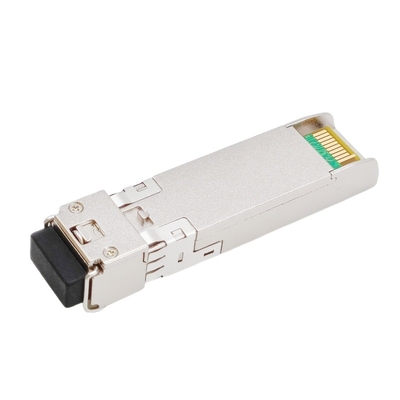

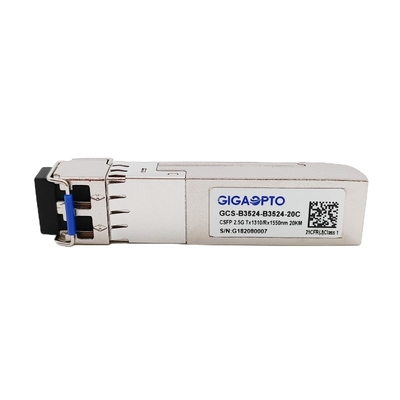

Διπλός πομποδέκτης TX1310 RX1550 LC 20km DOM ινών 2.5Gbps CSFP BIDI
Περιγραφή
Το gcs-b3524-20C είναι συμβατό με τη συμπαγή μικρή επιλογή 2 συμφωνίας τύπου Pluggable (CSFP) πολλών πηγών (MSA), που επιτρέπει να εγκαταστήσει δύο χωριστές συνδέσεις Gigabit Ethernet, κάθε μια που ενεργοποιεί πάνω από ένα Single-Mode οπτικό καλώδιο ινών (SMF), το οποίο υποστηρίζει τη ρυθμοαπόδοση 2.5Gbps με μια ανώτατη μετάδοση 20km με τη διεπαφή LC.
Για κάθε χωριστή πάροδο στοιχείων αυτή η μονάδα πομποδεκτών χρησιμοποιεί μια συσκευή αποστολής σημάτων λέιζερ κορυφαίας ποιότητας DFB με τη λειτουργία στο ονομαστικό μήκος κύματος 1310nm και έναν δέκτη φωτοδιόδων ΚΑΡΦΙΤΣΏΝ 1550nm. Όλη η ενότητα ικανοποιεί την κατηγορία 1 απαιτήσεις ασφάλειας λέιζερ.
Είναι με το συνδετήρα καρφιτσών SFP 20 για να επιτρέψει την καυτή ικανότητα βουλωμάτων. Οι ψηφιακές διαγνωστικές λειτουργίες είναι διαθέσιμες μέσω μιας διεπαφής I2C όπως διευκρινίζονται στο MSA sff-8472.
Προδιαγραφές
| Κατηγορία προϊόντων | Συμπαγής πομποδέκτης SFP | P/N | Gcs-b3524-20C |
| Συσκευασία | CSFP | Τύπος | Διπλός-πάροδος BIDI |
| Στοιχείο-ταχύτητα (GBP) | 2.488G/2.488G | Αρίθμηση παρόδων | 2x (Tx/Rx) |
| Μήκος συνδέσεων | 20km | Διεπαφή | Διπλό LC |
| TX κεντρικό μήκος κύματος | 2x 1310nm | RX κεντρικό μήκος κύματος | 2x 1550nm |
| Τάση παροχής ηλεκτρικού ρεύματος | +3.3V (χαρακτηριστικός) | Κατανάλωση ισχύος | ≤ 1.8W |
| Τύπος LD | Λέιζερ DFB | PD τύπος | Φωτοδίοδος ΚΑΡΦΙΤΣΩΝ |
| Δύναμη συσκευών αποστολής σημάτων | -5 ~ 0dBm | Ευαισθησία δεκτών | < -19dBm=""> |
| Αναλογία εξάλειψης | > 8.2dB | Υπερφόρτωση δεκτών | > 0dBm |
| Προϋπολογισμός δύναμης (DB) | 14dB | DOM/DDM | υποστήριξη |
| Περιβάλλον | Λειτουργία: 0 σε 70°C | Εξουσιοδότηση | 36-μήνας |
| Αποθήκευση: -40°C σε 85°C | Βάρος | 30gram | |
| Συμμόρφωση | Gigabit Ethernet, MSA υποχωρητικό | ||
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Ηλεκτρικά και οπτικά χαρακτηριστικά
| Παράμετρος | Σύμβολο | Λ. | Χαρακτηριστικός | Max | Μονάδα | Σημειώσεις | ||
| Συσκευή αποστολής σημάτων | ||||||||
| Κεντρικό μήκος κύματος | λc | 1260 | 1310 | 1360 | NM | |||
| Φασματικό πλάτος (- 20dB) | σ | 1 | NM | |||||
| Δευτερεύουσα αναλογία καταστολής τρόπου | SMSR | 30 | DB | |||||
| Μέση δύναμη παραγωγής | Ικτάλουρος | -5 | 0 | dBm | 1 | |||
| Αναλογία εξάλειψης | ER | 8.2 | DB | |||||
| Οπτικός χρόνος ανόδου/πτώση (20%~80%) | tr/tf | 0,16 | NS | |||||
| Διαφορικό ταλάντευσης εισαγωγής στοιχείων | VIN | 400 | 1800 | MV | 2 | |||
| Διαφορική σύνθετη αντίσταση εισαγωγής | ZIN | 90 | 100 | 110 | Ω | |||
|
TX θέστε εκτός λειτουργίας |
Θέστε εκτός λειτουργίας | 2.0 | Vcc | Β | ||||
| Επιτρέψτε | 0 | 0,8 | Β | |||||
|
TX ελάττωμα |
Ελάττωμα | 2.0 | Vcc | Β | ||||
| Κανονικός | 0 | 0,8 | Β | |||||
| Δέκτης | ||||||||
| Κεντρικό μήκος κύματος | λc | 1530 | 1570 | NM | ||||
| Ευαισθησία δεκτών | -19 | dBm | 3 | |||||
| Υπερφόρτωση δεκτών | 0 | dBm | 3 | |||||
| Το Los de-βεβαιώνει | LOSD | -19 | dBm | |||||
| Το Los βεβαιώνει | LOSA | -30 | dBm | |||||
| Υστέρηση Los | 1 | 4 | DB | |||||
| Διαφορικό ταλάντευσης παραγωγής στοιχείων | Vout | 400 | 1800 | MV | 4 | |||
|
Los |
Υψηλός | 2.0 | Vcc | Β | ||||
| Χαμηλός | 0,8 | Β | ||||||
1. Η οπτική δύναμη προωθείται σε SMF.
2. Εισαγωγή PECL, ρεύμα-που συνδέεται εσωτερικά και που ολοκληρώνεται.
3. Μετρημένος με ένα σχέδιο @2488Mbps, ΤΖΊΤΖΙΦΑ ≤1×10-12 δοκιμής 223-1 PRBS.
4. Εσωτερικά ρεύμα-συνδεμένος.
