Λεπτομέρειες:
|
| Τύπος: | 2 πομποδέκτης ινών 2.488Gbps CSFP | Ποσοστό στοιχείων (GBP): | Διπλό 2.488Gbps |
|---|---|---|---|
| TX μήκος κύματος: | 2 Χ 1490nm | RX μήκος κύματος: | 2 Χ 1310nm |
| Συστατικό: | DFB+PIN | Μετάδοση: | 20km |
| DDM: | Υποστηριγμένος | Λέξεις κλειδιά: | πομποδέκτης 20km 2.488G CSFP |
| Επισημαίνω: | 2.488Gbps CSFP,2 πομποδέκτης ινών CSFP,οπτικός πομποδέκτης 20km CSFP |
||

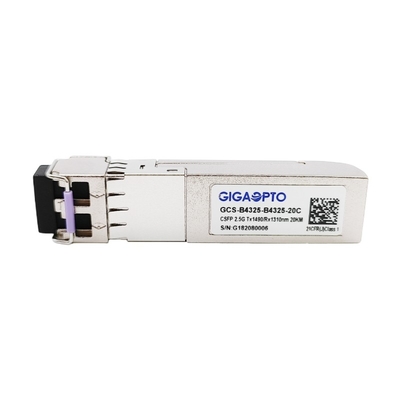

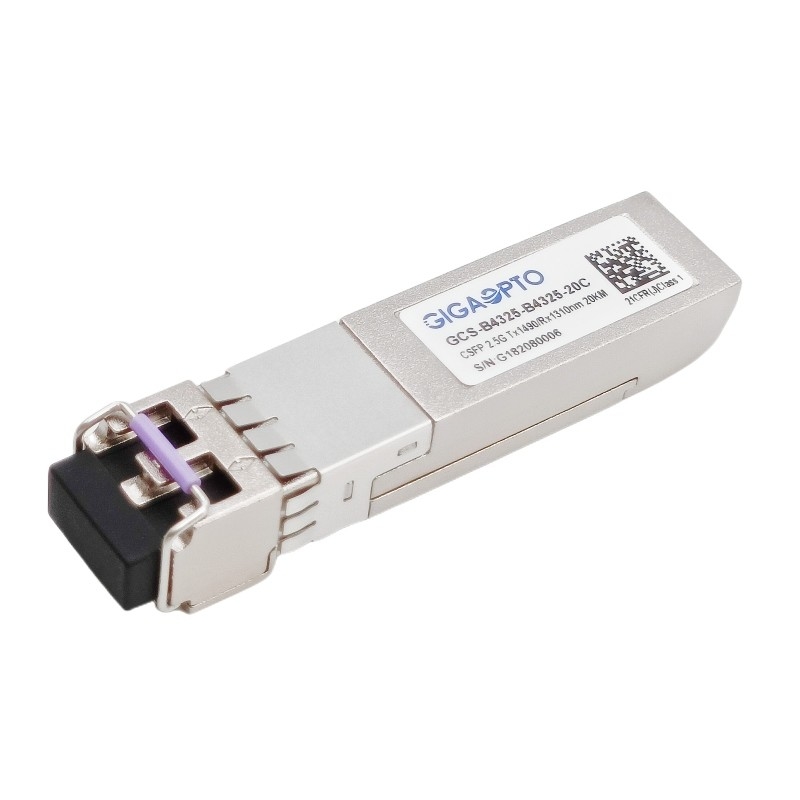

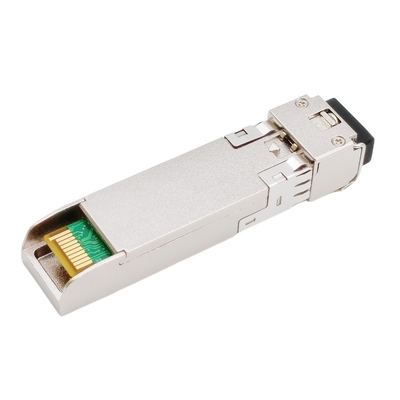

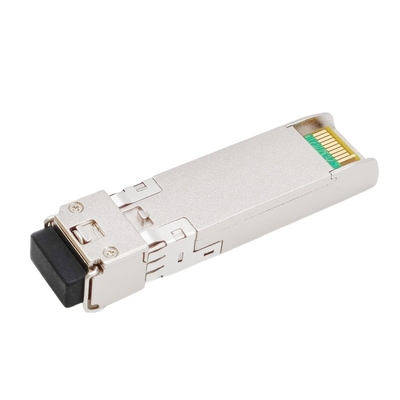

2.488Gbps συμπαγής πομποδέκτης 1490nm TX 1310 NM RX 20km δις-Di SFP
Περιγραφή
Ο πομποδέκτης gcs-b4325-20C είναι υψηλή επίδοση, οικονομικώς αποδοτική ενότητα όπου και οι δύο λιμένες είναι αμφίδρομοι, κάθε λιμένας υποστηρίζει την απόσταση ρυθμοαπόδοσης 2448Mbps και μετάδοσης 20km με SMF.
Η δύο ανεξάρτητη μονάδα πομποδεκτών καναλιών αποτελείται από τρία τμήματα: ένας υψηλός - συσκευή αποστολής σημάτων ποιοτικών 1490nm DFB λέιζερ, μια υψηλή αξιόπιστη φωτοδίοδος ΚΑΡΦΙΤΣΏΝ 1310nm που ενσωματώνεται με σε έναν προενισχυτή δια-σύνθετης αντίστασης (TIA) και τη μονάδα ελέγχου MCU. Όλες οι ενότητες ικανοποιούν την κατηγορία Ι απαιτήσεις ασφάλειας λέιζερ.
Είναι με το συνδετήρα καρφιτσών SFP 20 για να επιτρέψει την καυτή ικανότητα βουλωμάτων. Οι ψηφιακές διαγνωστικές λειτουργίες είναι διαθέσιμες μέσω μιας διεπαφής I2C όπως διευκρινίζονται στο MSA sff-8472.
Ο πομποδέκτης είναι πλήρως - συμβατό σύστημα με τη συμπαγή πολλών πηγών συμφωνία SFP (MSA).
Προδιαγραφές
| Κατηγορία προϊόντων | 2 πομποδέκτης ινών CSFP | P/N | Gcs-b4325-20C |
| Τύπος | CSFP | Τεχνολογία | Διπλός-πάροδος BIDI |
| Κομμάτι-ταχύτητα (GBP) | 2.488G/2.488G | Αρίθμηση παρόδων | 2x (Tx/Rx) |
| Μετάδοση καλωδίων | 20km | Διεπαφή | Διπλό LC UPC |
| TX κεντρικό μήκος κύματος | 2x 1310nm | RX κεντρικό μήκος κύματος | 2x 1490nm |
| Τάση παροχής ηλεκτρικού ρεύματος | +3.3V (χαρακτηριστικός) | Διασκεδασμός δύναμης | ≤ 1.8W |
| Τύπος συσκευών αποστολής σημάτων | Λέιζερ DFB | Τύπος δεκτών | ΚΑΡΦΙΤΣΑ |
| Δύναμη συσκευών αποστολής σημάτων | -5 ~ 0dBm | Ευαισθησία δεκτών | < -19dBm=""> |
| Αναλογία εξάλειψης | > 9dB | Υπερφόρτωση δεκτών | > 0dBm |
| Οπτικός προϋπολογισμός (DB) | 14dB | Ψηφιακός διαγνωστικός | Κατασκευή- |
| Περιβάλλον | Λειτουργία: 0 σε 70°C | Εξουσιοδότηση | 36-μήνας |
| Αποθήκευση: -40°C σε 85°C | MTBF | 1,000,000Hours | |
| Συμμόρφωση | Gigabit Ethernet, MSA υποχωρητικό | ||
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Ηλεκτρικά και οπτικά χαρακτηριστικά
| Παράμετρος | Σύμβολο | Λ. | Χαρακτηριστικός | Max | Μονάδα | Σημειώσεις | ||
| Συσκευή αποστολής σημάτων | ||||||||
| Κεντρικό μήκος κύματος | λc | 1470 | 1490 | 1510 | NM | |||
| Φασματικό πλάτος (- 20dB) | σ | 1 | NM | |||||
| Δευτερεύουσα αναλογία καταστολής τρόπου | SMSR | 30 | DB | |||||
| Μέση δύναμη παραγωγής | Ικτάλουρος | -5 | 0 | dBm | 1 | |||
| Αναλογία εξάλειψης | ER | 9 | DB | |||||
| Οπτικός χρόνος ανόδου/πτώση (20%~80%) | tr/tf | 0,16 | NS | |||||
| Διαφορικό ταλάντευσης εισαγωγής στοιχείων | VIN | 400 | 1800 | MV | 2 | |||
| Διαφορική σύνθετη αντίσταση εισαγωγής | ZIN | 90 | 100 | 110 | Ω | |||
|
TX θέστε εκτός λειτουργίας |
Θέστε εκτός λειτουργίας | 2.0 | Vcc | Β | ||||
| Επιτρέψτε | 0 | 0,8 | Β | |||||
|
TX ελάττωμα |
Ελάττωμα | 2.0 | Vcc | Β | ||||
| Κανονικός | 0 | 0,8 | Β | |||||
| Δέκτης | ||||||||
| Κεντρικό μήκος κύματος | λc | 1290 | 1330 | NM | ||||
| Ευαισθησία δεκτών | -19 | dBm | 3 | |||||
| Υπερφόρτωση δεκτών | 0 | dBm | 3 | |||||
| Το Los de-βεβαιώνει | LOSD | -19 | dBm | |||||
| Το Los βεβαιώνει | LOSA | -30 | dBm | |||||
| Υστέρηση Los | 1 | 4 | DB | |||||
| Διαφορικό ταλάντευσης παραγωγής στοιχείων | Vout | 400 | 1800 | MV | 4 | |||
|
Los |
Υψηλός | 2.0 | Vcc | Β | ||||
| Χαμηλός | 0,8 | Β | ||||||
1. Η οπτική δύναμη προωθείται σε SMF.
2. Εισαγωγή PECL, ρεύμα-που συνδέεται εσωτερικά και που ολοκληρώνεται.
3. Μετρημένος με ένα σχέδιο @2488Mbps, ΤΖΊΤΖΙΦΑ ≤1×10-12 δοκιμής 223-1 PRBS.
4. Εσωτερικά ρεύμα-συνδεμένος.
