Λεπτομέρειες:
|
| Τύπος: | διπλός BIDI πομποδέκτης 2.5Gbps CSFP | Ποσοστό στοιχείων (GBP): | 2.488Gbps/2.488Gbps |
|---|---|---|---|
| TX μήκος κύματος: | 2 Χ 1310nm | RX μήκος κύματος: | 2 Χ 1490nm |
| LD/PD συστατικό: | DFB+PIN | Μετάδοση: | 20km |
| Θερμοκρασία: | Εμπορικός | Λέξεις κλειδιά: | πομποδέκτης 20km 2.5G CSFP BIDI |
| Επισημαίνω: | 2.5Gbps CSFP,CSFP διπλό BIDI,RX1490 πομποδέκτης |
||

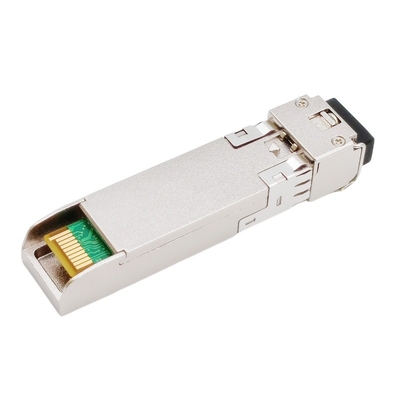

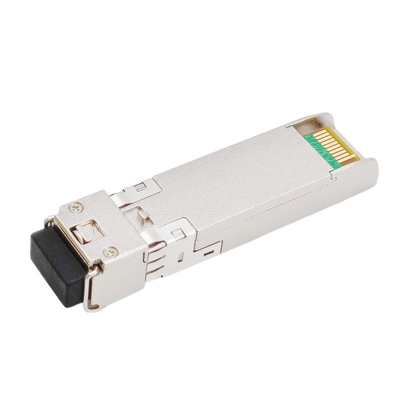

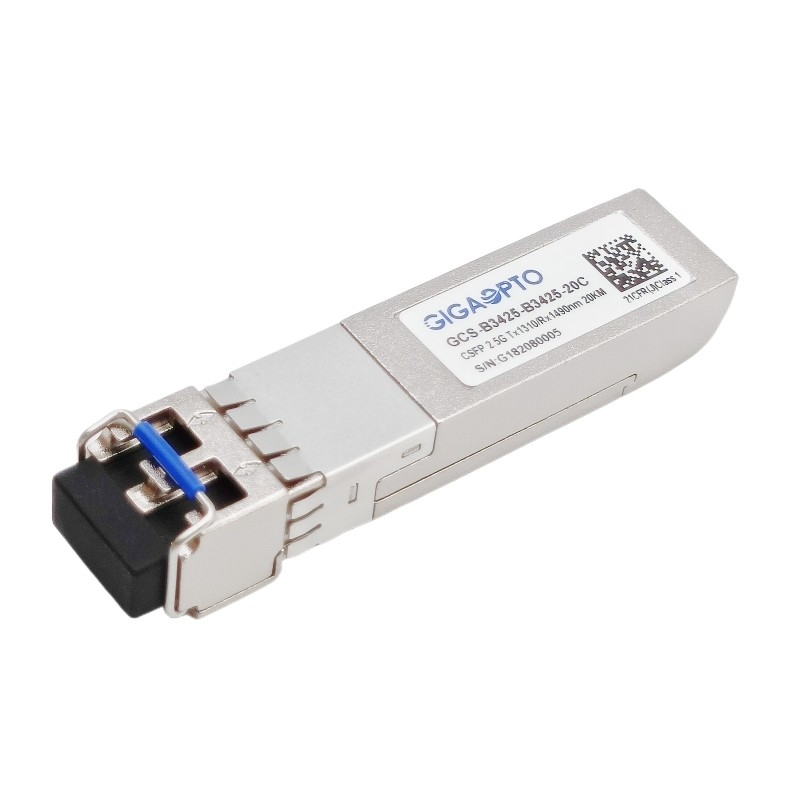

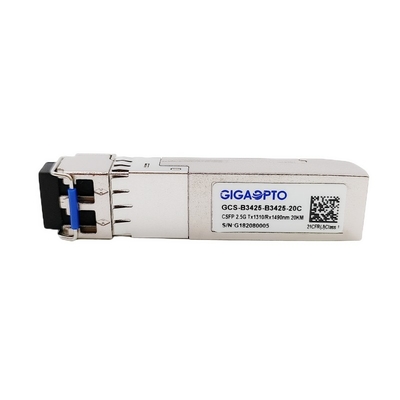

διπλά BIDI 20km TX1310 RX1490 DOM πομποδεκτών LC 2.5Gbps CSFP
Περιγραφή
Το gcs-b3425-20C είναι συμβατό με το συμπαγή μικρό τύπο που η Pluggable (CSFP) πολλών πηγών επιλογή 2 συμφωνίας (MSA), παρέχει 2.488Gbps και τη μετάδοση 20km πέρα από τη single-mode ίνα (SMF) χρησιμοποιώντας ένα μήκος κύματος 1310nmTx/1490nmRx μέσω ενός συνδετήρα LC. Είναι με το συνδετήρα καρφιτσών SFP 20 για να επιτρέψει την καυτή ικανότητα βουλωμάτων. Οι ψηφιακές διαγνωστικές λειτουργίες είναι διαθέσιμες μέσω μιας διεπαφής I2C όπως διευκρινίζονται στο MSA sff-8472.
Ο πομποδέκτης αποτελείται από 2 διοχετεύει την αμφίδρομη οπτική μονάδα πομποδεκτών με πέντε τμήματα: ο οδηγός LD, ο ενισχυτής περιορισμού, το ψηφιακό διαγνωστικό όργανο ελέγχου, τύπος λέιζερ (το λέιζερ DFB) και ο φωτοανιχνευτής ΚΑΡΦΙΤΣΏΝ.
Η οπτική παραγωγή μπορεί να τεθεί εκτός λειτουργίας από μια λογική TTL που η υψηλού επιπέδου εισαγωγή Tx θέτει εκτός λειτουργίας, και το σύστημα μπορεί επίσης να θέσει εκτός λειτουργίας την ενότητα μέσω I2C. Το ελάττωμα Tx παρέχεται για να δείξει εκείνη την υποβάθμιση του λέιζερ. Η απώλεια παραγωγής σημάτων (Los) παρέχεται για να δείξει την απώλεια ενός οπτικού σήματος εισαγωγής του δέκτη ή τη θέση συνδέσεων με το συνεργάτη. Το σύστημα μπορεί επίσης να πάρει τις πληροφορίες Los (ή συνδέσεων) /Disable/Fault μέσω της πρόσβασης καταλόγων I2C. Το συμβατικό SFP θα λειτουργήσει όταν συνδέεται με το εναλλασσόμενο ρεύμα - υποδοχή SFP, συγχρόνως καμία ζημία στον πίνακα γ-SFP και οικοδεσποτών εάν η ενότητα γ-SFP είναι συνδεμένη με μια συμβατική υποδοχή SFP
Προδιαγραφές
| Κατηγορία προϊόντων | πομποδέκτης 2.5G CSFP | P/N | Gcs-b3425-20C |
| Τύπος συσκευασίας | CSFP | Τύπος | Διπλή ίνα BIDI |
| Ποσοστό δυαδικών ψηφίων (GBP) | 2.488G/2.488G | Αρίθμηση παρόδων | 2x (Tx/Rx) |
| Ανώτατο μήκος καλωδίων | 20km | Συνδετήρας | Διπλό LC |
| TX μήκος κύματος | 2x 1310nm | RX μήκος κύματος | 2x 1490nm |
| Τάση παροχής ηλεκτρικού ρεύματος | +3.3V (χαρακτηριστικός) | Διασκεδασμός δύναμης | ≤ 1.8W |
| TX τύπος | DFB | RX τύπος | ΚΑΡΦΙΤΣΑ |
| TX δύναμη παραγωγής | -5 ~ 0dBm | RX ευαισθησία | < -19dBm=""> |
| Αναλογία εξάλειψης | > 9dB | Κορεσμός | > 0dBm |
| Οπτικός-προϋπολογισμός (DB) | 14dB | Ψηφιακός διαγνωστικός | Κατασκευή- |
| Περιβάλλον | Λειτουργία: 0 σε 70°C | Εξουσιοδότηση | 36-μήνας |
| Αποθήκευση: -40°C σε 85°C | MTBF | 1,000,000Hours | |
| Συμμόρφωση | Gigabit Ethernet, MSA υποχωρητικό | ||
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Ηλεκτρικά και οπτικά χαρακτηριστικά
| Παράμετρος | Σύμβολο | Λ. | Χαρακτηριστικός | Max | Μονάδα | Σημειώσεις | ||
| Συσκευή αποστολής σημάτων | ||||||||
| Κεντρικό μήκος κύματος | λc | 1260 | 1310 | 1360 | NM | |||
| Φασματικό πλάτος (- 20dB) | σ | 1 | NM | |||||
| Δευτερεύουσα αναλογία καταστολής τρόπου | SMSR | 30 | DB | |||||
| Μέση δύναμη παραγωγής | Ικτάλουρος | -5 | 0 | dBm | 1 | |||
| Αναλογία εξάλειψης | ER | 9 | DB | |||||
| Οπτικός χρόνος ανόδου/πτώση (20%~80%) | tr/tf | 0,16 | NS | |||||
| Διαφορικό ταλάντευσης εισαγωγής στοιχείων | VIN | 400 | 1800 | MV | 2 | |||
| Διαφορική σύνθετη αντίσταση εισαγωγής | ZIN | 90 | 100 | 110 | Ω | |||
|
TX θέστε εκτός λειτουργίας |
Θέστε εκτός λειτουργίας | 2.0 | Vcc | Β | ||||
| Επιτρέψτε | 0 | 0,8 | Β | |||||
|
TX ελάττωμα |
Ελάττωμα | 2.0 | Vcc | Β | ||||
| Κανονικός | 0 | 0,8 | Β | |||||
| Δέκτης | ||||||||
| Κεντρικό μήκος κύματος | λc | 1470 | 1510 | NM | ||||
| Ευαισθησία δεκτών | -19 | dBm | 3 | |||||
| Υπερφόρτωση δεκτών | 0 | dBm | 3 | |||||
| Το Los de-βεβαιώνει | LOSD | -19 | dBm | |||||
| Το Los βεβαιώνει | LOSA | -30 | dBm | |||||
| Υστέρηση Los | 1 | 4 | DB | |||||
| Διαφορικό ταλάντευσης παραγωγής στοιχείων | Vout | 400 | 1800 | MV | 4 | |||
|
Los |
Υψηλός | 2.0 | Vcc | Β | ||||
| Χαμηλός | 0,8 | Β | ||||||
1. Η οπτική δύναμη προωθείται σε SMF.
2. Εισαγωγή PECL, ρεύμα-που συνδέεται εσωτερικά και που ολοκληρώνεται.
3. Μετρημένος με ένα σχέδιο @2488Mbps, ΤΖΊΤΖΙΦΑ ≤1×10-12 δοκιμής 223-1 PRBS.
4. Εσωτερικά ρεύμα-συνδεμένος.
