Λεπτομέρειες:
|
| Τύπος: | CSFP 40km | Ποσοστό δυαδικών ψηφίων: | Διπλό 1.244Gbps |
|---|---|---|---|
| TX μήκος κύματος: | 2 Χ 1490nm | RX μήκος κύματος: | 2 Χ 1310nm |
| Λέιζερ: | DFB | Μετάδοση: | 40km |
| Θερμοκρασία: | 0 σε 70°C | ||
| Επισημαίνω: | TX1490nm CSFP,SMF CSFP,RX1310nm ενότητα πομποδεκτών SFP |
||

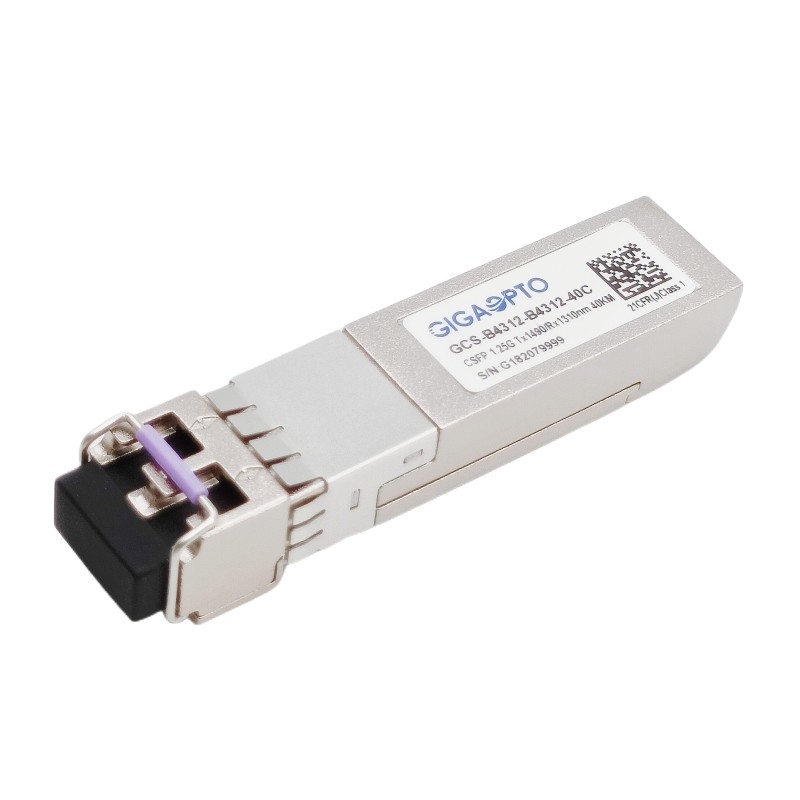

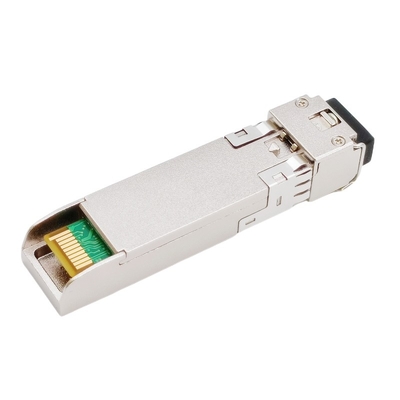

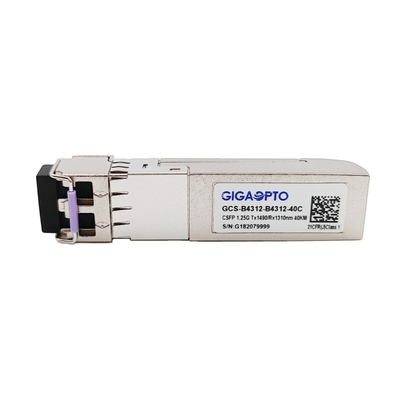

1.244G δύο καναλιών ενότητα TX1490nm RX1310nm SMF 40km πομποδεκτών BIDI CSFP
Περιγραφή
Αυτή η ίνα 2 που η αμφίδρομη συμπαγής ενότητα πομποδεκτών SFP σχεδιάζεται για δύο χωριστές συνδέσεις Gigabit Ethernet, υποστηρίζει τα συστήματα δικτύων, ειδικά εκείνοι που επεκτείνουν τους αμφίδρομους πομποδέκτες ενιαίος-ινών στις εφαρμογές υψηλής πυκνότητας.
Είναι με το συνδετήρα καρφιτσών SFP 20 για να επιτρέψει την καυτή ικανότητα βουλωμάτων. Οι ψηφιακές διαγνωστικές λειτουργίες είναι διαθέσιμες μέσω ενός λεωφορείου σειράς I2C που διευκρινίζεται στο MSA sff-8472. Το τμήμα συσκευών αποστολής σημάτων χρησιμοποιεί ένα πολλαπλάσιο κβαντικό καλά λέιζερ 1490nm DFB και είναι μια κατηγορία 1 λέιζερ υποχωρητικό σύμφωνα με το διεθνές IEC 60825 ασφαλειών προτύπου. Το τμήμα δεκτών χρησιμοποιεί έναν ενσωματωμένο προενισχυτή ανιχνευτών 1310nm (IDP) που τοποθετείται σε μια οπτική επιγραφή και ένα ολοκληρωμένο κύκλωμα μετα-ενισχυτών περιορισμού.
Ο πομποδέκτης CSFP είναι πλήρως υποχωρητικός στη συμπαγή μικρή Pluggable (CSFP) MSA επιλογή 2 και sff-8472 τύπου.
Προδιαγραφές
| Σειρά προϊόντων | πομποδέκτης 1G CSFP | P/N | Gcs-b4312-40C |
| Εργοστάσιο μορφής | CSFP | Τύπος | διπλό BiDi ΠΡΩΗΝ |
| Ποσοστό στοιχείων (GBP) | 2x 1.244G | Αρίθμηση παρόδων | 2x (Tx/Rx) |
| Ανώτατη σύνδεση | 40km | Συνδετήρας | LC/UPC ντούμπλεξ |
| TX μήκος κύματος | 2x 1490nm | RX μήκος κύματος | 2x 1310nm |
| Τάση ισχύος | +3.3V (χαρακτηριστικός) | Κατανάλωση ισχύος | ≤ 1.3W |
| Μέρος συσκευών αποστολής σημάτων | DFB | Μέρος δεκτών | ΚΑΡΦΙΤΣΑ |
| TX δύναμη | -5 ~ 0dBm | RX ευαισθησία | < -25dBm=""> |
| Αναλογία εξάλειψης | > 9dB | Υπερφόρτωση | > 0dBm |
| Οπτικός-προϋπολογισμός (DB) | 20dB | DOM/DDM | Υποστήριξη |
| Θερμοκρασία | Λειτουργία: Εμπορικά 0 σε 70°C | Εξουσιοδότηση | 36-μήνας |
| Αποθήκευση: -40°C σε 85°C | Βάρος | 25gram | |
| Συμμόρφωση | Gigabit Ethernet, MSA υποχωρητικό | ||
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
