Λεπτομέρειες:
|
| Τύπος: | Διπλό CSFP ΠΡΏΗΝ | Ποσοστό δυαδικών ψηφίων: | Διπλό 1.244Gbps |
|---|---|---|---|
| TX μήκος κύματος: | 2 Χ 1310nm | RX μήκος κύματος: | 2 Χ 1490nm |
| Λέιζερ: | DFB | Μετάδοση: | 40km |
| Θερμοκρασία: | πρότυπα 0 σε 70°C | Λέξεις κλειδιά: | πομποδέκτης 1.244G CSFP BIDI |
| Επισημαίνω: | Δύο καναλιών CSFP,1.244G CSFP,ενότητα πομποδεκτών 40km BIDI |
||

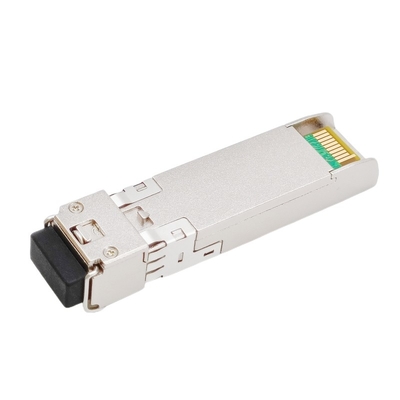

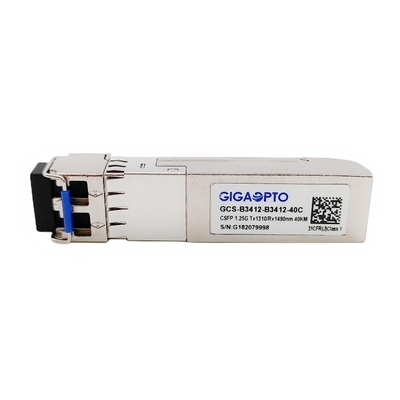

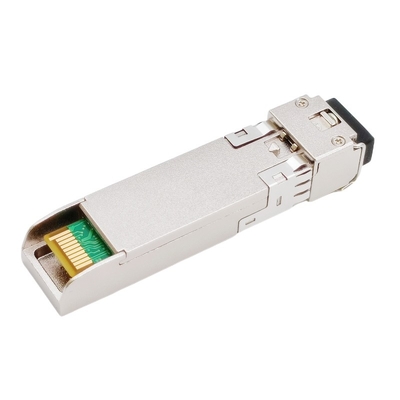

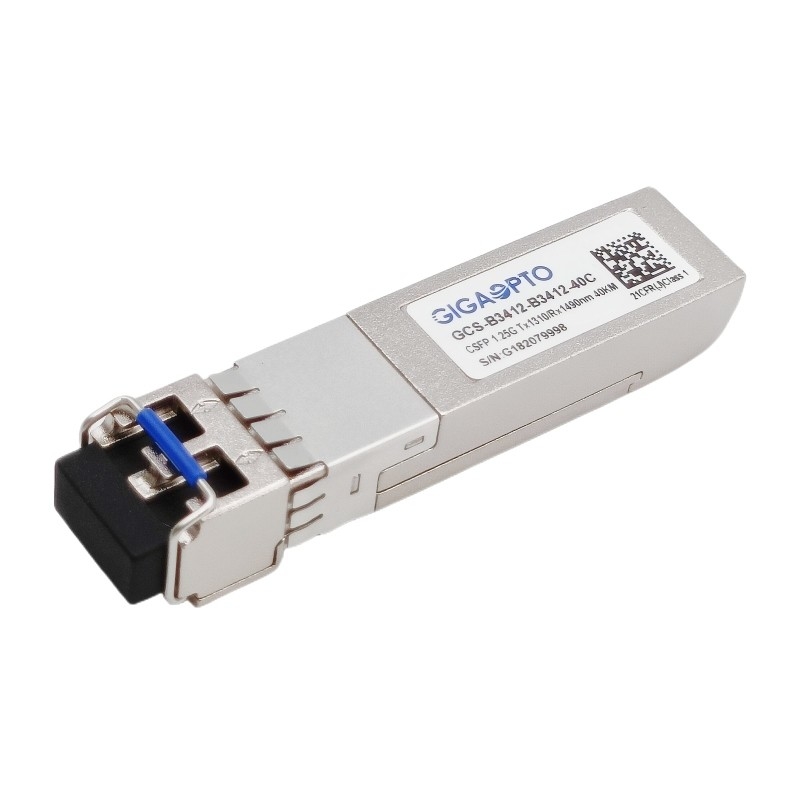

1.244G δύο καναλιών ενότητα TX1310nm RX1490nm SMF 40km πομποδεκτών BIDI CSFP
Περιγραφή
Αυτό το gcs-b3412-40C είναι ένας πομποδέκτης CSFP (συμπαγές SFP) όπου και οι δύο λιμένες είναι αμφίδρομοι, δηλ. παρέχοντας
διπλή ικανότητα σε σύγκριση με τους κανονικούς πομποδέκτες BiDi όπου ένας λιμένας δεν χρησιμοποιείται. Αυτό απαιτεί ότι οι πομποδέκτες υποστήριξης CSFP εξοπλισμού οικοδεσποτών.
Υποστηρίζει την απόσταση ρυθμοαπόδοσης 1244Mbps και μετάδοσης 40km με SMF. Για κάθε λιμένα, η μονάδα πομποδεκτών αποτελείται από τρία τμήματα: μια συσκευή αποστολής σημάτων λέιζερ DFB, μια φωτοδίοδος ΚΑΡΦΙΤΣΏΝ που ενσωματώνονται με σε έναν προενισχυτή δια-σύνθετης αντίστασης (TIA) και μονάδα ελέγχου MCU. Όλες οι ενότητες ικανοποιούν την κατηγορία Ι απαιτήσεις ασφάλειας λέιζερ.
Προδιαγραφές
| Σειρά προϊόντων | πομποδέκτης 1G CSFP | P/N | Gcs-b3412-40C |
| Συσκευασία | CSFP | Τύπος | διπλό BiDi ΠΡΩΗΝ |
| Ποσοστό δυαδικών ψηφίων (GBP) | 2x 1.244G | Αρίθμηση παρόδων | 2x (Tx/Rx) |
| Μήκος καλωδίων | 40km | Συνδετήρας | LC/UPC ντούμπλεξ |
| TX μήκος κύματος | 2x 1310nm | RX μήκος κύματος | 2x 1490nm |
| Τάση ισχύος | +3.3V (χαρακτηριστικός) | Κατανάλωση ισχύος | ≤ 1.3W |
| Μέρος συσκευών αποστολής σημάτων | DFB | Μέρος δεκτών | ΚΑΡΦΙΤΣΑ |
| Δύναμη συσκευών αποστολής σημάτων | -5 ~ 0dBm | RX ευαισθησία | < -25dBm=""> |
| Αναλογία εξάλειψης | > 9dB | Υπερφόρτωση | > 0dBm |
| Οπτικός-προϋπολογισμός (DB) | 20dB | DOM/DDM | Υποστήριξη |
| Θερμοκρασία | Λειτουργία: Εμπορικά 0 σε 70°C | Εξουσιοδότηση | 36-μήνας |
| Αποθήκευση: -40°C σε 85°C | Βάρος | 25gram | |
| Συμμόρφωση | Gigabit Ethernet, MSA υποχωρητικό | ||
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Οπτικά και ηλεκτρικά χαρακτηριστικά
| Παράμετρος | Σύμβολο | Λ. | Χαρακτηριστικός | Max | Μονάδα | Σημειώσεις | ||
| Συσκευή αποστολής σημάτων | ||||||||
| Κεντρικό μήκος κύματος | λc | 1290 | 1310 | 1330 | NM | |||
| Φασματικό πλάτος (- 20dB) | σ | 1 | NM | |||||
| Δευτερεύουσα αναλογία καταστολής τρόπου | SMSR | 30 | DB | |||||
| Μέση δύναμη παραγωγής | Ικτάλουρος | -5 | 0 | dBm | 1 | |||
| Αναλογία εξάλειψης | ER | 9 | DB | |||||
| Οπτικός χρόνος ανόδου/πτώση (20%~80%) | tr/tf | 0,26 | NS | |||||
| Διαφορικό ταλάντευσης εισαγωγής στοιχείων | VIN | 400 | 1800 | MV | 2 | |||
| Διαφορική σύνθετη αντίσταση εισαγωγής | ZIN | 90 | 100 | 110 | Ω | |||
|
TX θέστε εκτός λειτουργίας |
Θέστε εκτός λειτουργίας | 2.0 | Vcc | Β | ||||
| Επιτρέψτε | 0 | 0,8 | Β | |||||
|
TX ελάττωμα |
Ελάττωμα | 2.0 | Vcc | Β | ||||
| Κανονικός | 0 | 0,8 | Β | |||||
| Δέκτης | ||||||||
| Κεντρικό μήκος κύματος | λc | 1470 | 1490 | 1510 | NM | |||
| Ευαισθησία δεκτών | -25 | dBm | 3 | |||||
| Υπερφόρτωση δεκτών | 0 | dBm | 3 | |||||
| Το Los de-βεβαιώνει | LOSD | -27 | dBm | |||||
| Το Los βεβαιώνει | LOSA | -40 | dBm | |||||
| Υστέρηση Los | 1 | 4 | DB | |||||
| Διαφορικό ταλάντευσης παραγωγής στοιχείων | Vout | 400 | 1800 | MV | 4 | |||
|
Los |
Υψηλός | 2.0 | Vcc | Β | ||||
| Χαμηλός | 0,8 | Β | ||||||
1. Η οπτική δύναμη προωθείται σε SMF.
2. Εισαγωγή PECL, ρεύμα-που συνδέεται εσωτερικά και που ολοκληρώνεται.
3. Μετρημένος με ένα σχέδιο @1244Mbps, ΤΖΊΤΖΙΦΑ ≤1×10-12 δοκιμής 223-1 PRBS.
4. Εσωτερικά ρεύμα-συνδεμένος.
Περίληψη συσκευασίας
Οι διαστάσεις είναι στα χιλιοστόμετρα. Όλες οι διαστάσεις είναι ±0.1mm εκτός αν ορίζεται διαφορετικά. (Μονάδα: χιλ.)
