Λεπτομέρειες:
|
| Τύπος: | Διπλό 1000Base-BX CSFP eLX | Ποσοστό δυαδικών ψηφίων: | Διπλό 1.25Gbps |
|---|---|---|---|
| TX μήκος κύματος: | 2 Χ 1550nm | RX μήκος κύματος: | 2 Χ 1310nm |
| LD/PD: | DFB+PIN | Μετάδοση: | 20km |
| MEDIA: | Ενιαία ίνα τρόπου | Κυριώτερο σημείο: | Οπτική ενότητα πομποδεκτών CSFP |
| Επισημαίνω: | Πομποδέκτης CSFP,CSFP 20km,ενιαία ίνα ενότητας SFP |
||

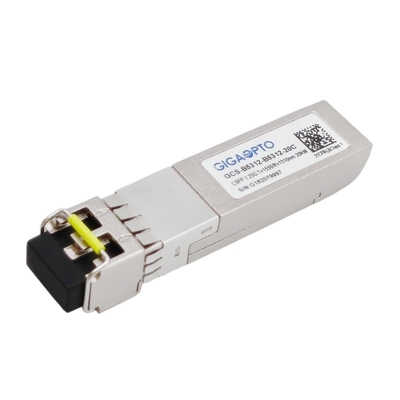

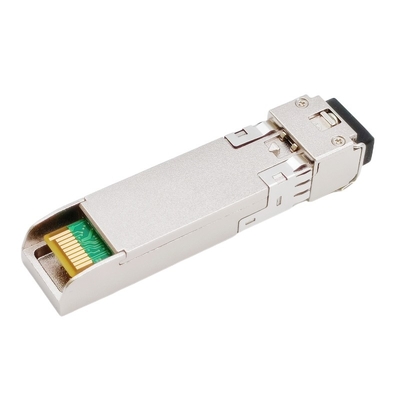

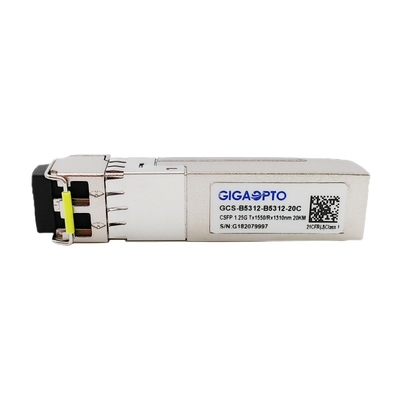

1.25Gbps συμπαγής πομποδέκτης δις-Di SFP, προσιτότητα 1550nm TX 1310 NM RX 20km
Περιγραφή
Αυτός ο πομποδέκτης gcs-b5312-20C CSFP είναι μια υπερβολικά χαμηλή δύναμη (κατανάλωση ισχύος < 1="">
Ο πομποδέκτης CSFP BIDI LX20 είναι με δύο ανεξάρτητα κανάλια μεταδόσεων στοιχείων, για κάθε χωριστό κανάλι αυτός ο πομποδέκτης χρησιμοποιεί μια ιδιαίτερα αξιόπιστη συσκευή αποστολής σημάτων λέιζερ 1550nm DFB και ένας δέκτης φωτοδιόδων ΚΑΡΦΙΤΣΏΝ 1310nm, όλη η ενότητα ικανοποιεί την κατηγορία 1 απαιτήσεις ασφάλειας λέιζερ.
Είναι με το συνδετήρα καρφιτσών SFP 20 για να επιτρέψει την καυτή ικανότητα βουλωμάτων. Οι ψηφιακές διαγνωστικές λειτουργίες είναι διαθέσιμες μέσω μιας διεπαφής I2C που διευκρινίζεται στο SFP MSA sff-8472.
Αυτός ο πομποδέκτης CSFP eLX είναι πλήρως υποχωρητικός στη συμπαγή μικρή Pluggable (CSFP) MSA επιλογή 2 και CE/RoHS τύπου επικυρωμένα.
Προδιαγραφές
| Σειρά προϊόντων | 1.25G CSFP | P/N | Gcs-b5312-20C |
| Συσκευασία | CSFP | Τύπος | διπλό BiDi eLX |
| Ποσοστό δυαδικών ψηφίων (GBP) | 2x 1.25G | Αρίθμηση παρόδων | 2x Tx/2x Rx |
| Προσιτότητα συνδέσεων | 20km | Διεπαφή | διπλό LC/UPC |
| TX μήκος κύματος (χαρακτηριστικό) | 2x 1550nm | RX μήκος κύματος (χαρακτηριστικό) | 2x 1310nm |
| Τάση παροχής ηλεκτρικού ρεύματος | +3.3V (χαρακτηριστικός) | Διασκεδασμός δύναμης | ≤ 1.2W |
| Τμήμα συσκευών αποστολής σημάτων | DFB | Τμήμα δεκτών | ΚΑΡΦΙΤΣΑ |
| Δύναμη συσκευών αποστολής σημάτων | -9 ~ -3dBm | RX ευαισθησία | < -22dBm=""> |
| Αναλογία εξάλειψης | > 9dB | RX κορεσμός | > -3dBm |
| Δύναμη-προϋπολογισμός (DB) | 13dB | DOM | Υποστήριξη |
| Περιβάλλον | Λειτουργία: πρότυπα 0 σε 70°C | Εξουσιοδότηση | 3 έτη |
| Αποθήκευση: -40°C σε 85°C | Βάρος | 25gram | |
| Πρωτόκολλα | Gigabit Ethernet, MSA υποχωρητικό | ||
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Οπτικά και ηλεκτρικά χαρακτηριστικά
| Παράμετρος | Σύμβολο | Λ. | Χαρακτηριστικός | Max | Μονάδα | Σημειώσεις | ||
| Συσκευή αποστολής σημάτων | ||||||||
| Κεντρικό μήκος κύματος | λc | 1480 | 1550 | 1580 | NM | |||
| Φασματικό πλάτος (- 20dB) | σ | 1 | NM | |||||
| Δευτερεύουσα αναλογία καταστολής τρόπου | SMSR | 30 | DB | |||||
| Μέση δύναμη παραγωγής | Ικτάλουρος | -9 | -3 | dBm | 1 | |||
| Αναλογία εξάλειψης | ER | 9 | DB | |||||
| Οπτικός χρόνος ανόδου/πτώση (20%~80%) | tr/tf | 0,26 | NS | |||||
| Διαφορικό ταλάντευσης εισαγωγής στοιχείων | VIN | 400 | 1800 | MV | 2 | |||
| Διαφορική σύνθετη αντίσταση εισαγωγής | ZIN | 90 | 100 | 110 | Ω | |||
|
TX θέστε εκτός λειτουργίας |
Θέστε εκτός λειτουργίας | 2.0 | Vcc | Β | ||||
| Επιτρέψτε | 0 | 0,8 | Β | |||||
|
TX ελάττωμα |
Ελάττωμα | 2.0 | Vcc | Β | ||||
| Κανονικός | 0 | 0,8 | Β | |||||
| Δέκτης | ||||||||
| Κεντρικό μήκος κύματος | λc | 1290 | 1330 | NM | ||||
| Ευαισθησία δεκτών | -23 | dBm | 3 | |||||
| Υπερφόρτωση δεκτών | -3 | dBm | 3 | |||||
| Το Los de-βεβαιώνει | LOSD | -23 | dBm | |||||
| Το Los βεβαιώνει | LOSA | -35 | dBm | |||||
| Υστέρηση Los | 1 | 4 | DB | |||||
| Διαφορικό ταλάντευσης παραγωγής στοιχείων | Vout | 400 | 1800 | MV | 4 | |||
|
Los |
Υψηλός | 2.0 | Vcc | Β | ||||
| Χαμηλός | 0,8 | Β | ||||||
Σημειώσεις:
1. Η οπτική δύναμη προωθείται σε SMF.
2. Εισαγωγή PECL, ρεύμα-που συνδέεται εσωτερικά και που ολοκληρώνεται.
3. Μετρημένος με ένα σχέδιο @1250Mbps, ΤΖΊΤΖΙΦΑ ≤1×10-12 δοκιμής 27-1 PRBS.
4. Εσωτερικά ρεύμα-συνδεμένος.
