Λεπτομέρειες:
|
| Τύπος: | 100Base CSFP 2-ινών | Στοιχείο-ποσοστό (GBP): | Διπλό 155Mbps |
|---|---|---|---|
| TX μήκος κύματος: | 2 Χ 1550nm | RX μήκος κύματος: | 2 Χ 1310nm |
| Συστατικό: | DFB+PIN | Απόσταση: | 40km |
| DOM/DDM: | Υποστηριγμένος | Λέξεις κλειδιά: | πομποδέκτης 100Base-BX CSFP |
| Επισημαίνω: | 100BASE BX CSFP,CSFP διπλό BIDI,Πομποδέκτης DOM SM |
||

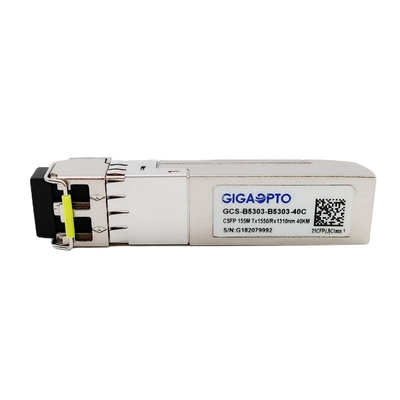

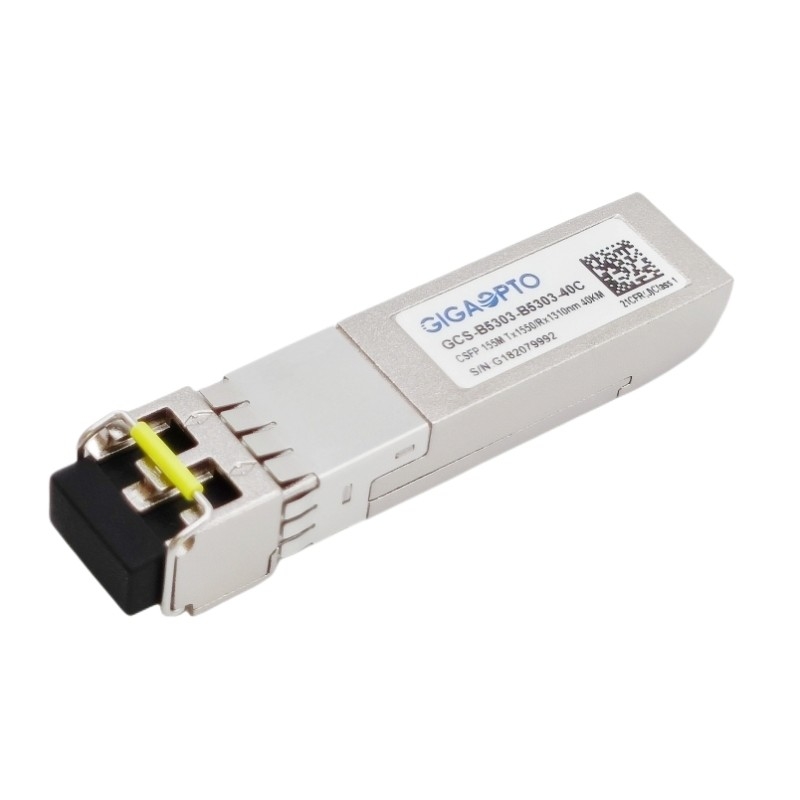

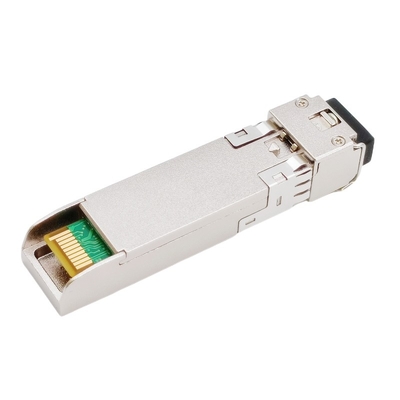

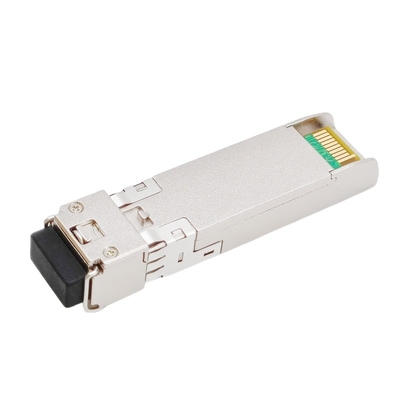

155Mbps συμπαγής πομποδέκτης 1550nm TX 1310nm RX 40km SFP
Περιγραφή
Αυτός ο πομποδέκτης gcs-b5303-40C CSFP είναι υψηλή επίδοση και η υψηλή λειτουργία προϊόντων σταθερότητας στην τυποποιημένη θερμοκρασία, παρέχει τη ρυθμοαπόδοση 2-καναλιών 100Base-BX μέχρι 40km πέρα από τη single-mode ίνα (SMF) χρησιμοποιώντας ένα ονομαστικό μήκος κύματος 1550nmTx/1310nmRx μέσω ενός συνδετήρα LC.
Για κάθε κανάλι, ο πομποδέκτης αποτελείται από τρία τμήματα: μια ιδιαίτερα αξιόπιστη συσκευή αποστολής σημάτων λέιζερ 1550nm DFB, ένας υψηλός - φωτοανιχνευτής ποιοτικών 1310nm ΚΑΡΦΙΤΣΏΝ που ενσωματώνεται με σε έναν προενισχυτή δια-σύνθετης αντίστασης (TIA) και τη μονάδα ελέγχου MCU. Όλες οι ενότητες ικανοποιούν την κατηγορία Ι απαιτήσεις ασφάλειας λέιζερ.
Είναι με το συνδετήρα καρφιτσών SFP 20 για να επιτρέψει την καυτή ικανότητα βουλωμάτων. Οι ψηφιακές διαγνωστικές λειτουργίες είναι διαθέσιμες μέσω μιας διεπαφής I2C που διευκρινίζεται στο SFP MSA sff-8472.
Αυτός ο πομποδέκτης 2 100Base ινών είναι πλήρως υποχωρητικός στη συμπαγή μικρή Pluggable (CSFP) MSA επιλογή 2 και CE/RoHS τύπου επικυρωμένα.
Χαρακτηριστικά γνωρίσματα
| Σειρά προϊόντων | 2 100Base CSFP ινών | Αριθμός μερών. | Gcs-b5303-40C |
| Συσκευασία | CSFP | Τύπος | 2x BIDI ανά λιμένα SFP |
| Στοιχείο-ποσοστό (Ch1/Ch2) | 155Mbps/155Mbps | Αρίθμηση παρόδων | 2x (Tx/Rx) |
| Μετάδοση | 40km @ G652 SMF | Συνδετήρας | LC ντούμπλεξ |
| Μήκος κύματος-CH1 | TX_1550nm/RX_1310nm | Μήκος κύματος-CH2 | TX_1550nm/RX_1310nm |
| Τάση ισχύος | +3.3V | Διασκεδασμός δύναμης | ≤ 1.3W |
| Τύπος συσκευών αποστολής σημάτων | Λέιζερ DFB | Τύπος δεκτών | ΚΑΡΦΙΤΣΑ |
| Δύναμη συσκευών αποστολής σημάτων | -1 ~ -4dBm | Ευαισθησία δεκτών | < -39dBm=""> |
| Αναλογία εξάλειψης | > 9dB | Υπερφόρτωση | > -3dBm |
| Οπτικός προϋπολογισμός (DB) | 38dB | Ψηφιακός διαγνωστικός | Υποστήριξη |
| Περιβάλλον | Λειτουργία: 0 σε 70°C | Εξουσιοδότηση | τριών ετών |
| Αποθήκευση: -40°C σε 85°C | Βάρος μονάδων | 25gram | |
| Πρωτόκολλα | Γρήγορο Ethernet, MSA υποχωρητικό | ||
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Ηλεκτρικά και οπτικά χαρακτηριστικά
| Παράμετρος | Σύμβολο | Λ. | Χαρακτηριστικός | Max | Μονάδα | Σημειώσεις | ||
| Συσκευή αποστολής σημάτων | ||||||||
| Κεντρικό μήκος κύματος | λc | 1530 | 1550 | 1570 | NM | |||
| Φασματικό πλάτος (- 20dB) | σ | 1 | NM | |||||
| Δευτερεύουσα αναλογία καταστολής τρόπου | SMSR | 30 | DB | |||||
| Μέση δύναμη παραγωγής | Ικτάλουρος | -4 | -1 | dBm | 1 | |||
| Αναλογία εξάλειψης | ER | 9 | DB | |||||
| Οπτικός χρόνος ανόδου/πτώση (20%~80%) | tr/tf | 0,26 | NS | |||||
| Διαφορικό ταλάντευσης εισαγωγής στοιχείων | VIN | 400 | 1800 | MV | 2 | |||
| Διαφορική σύνθετη αντίσταση εισαγωγής | ZIN | 90 | 100 | 110 | Ω | |||
|
TX θέστε εκτός λειτουργίας |
Θέστε εκτός λειτουργίας | 2.0 | Vcc | Β | ||||
| Επιτρέψτε | 0 | 0,8 | Β | |||||
|
TX ελάττωμα |
Ελάττωμα | 2.0 | Vcc | Β | ||||
| Κανονικός | 0 | 0,8 | Β | |||||
| Δέκτης | ||||||||
| Κεντρικό μήκος κύματος | λc | 1290 | 1330 | NM | ||||
| Ευαισθησία δεκτών | -35 | dBm | 3 | |||||
| Υπερφόρτωση δεκτών | -3 | dBm | 3 | |||||
| Το Los de-βεβαιώνει | LOSD | -35 | dBm | |||||
| Το Los βεβαιώνει | LOSA | -45 | dBm | |||||
| Υστέρηση Los | 1 | 4 | DB | |||||
| Διαφορικό ταλάντευσης παραγωγής στοιχείων | Vout | 400 | 1800 | MV | 4 | |||
|
Los |
Υψηλός | 2.0 | Vcc | Β | ||||
| Χαμηλός | 0,8 | Β | ||||||
Σημειώσεις:
1. Η οπτική δύναμη προωθείται σε SMF.
2. Εισαγωγή PECL, ρεύμα-που συνδέεται εσωτερικά και που ολοκληρώνεται.
3. Μετρημένος με ένα σχέδιο @155Mbps, ΤΖΊΤΖΙΦΑ ≤1×10-12 δοκιμής 223-1 PRBS.
4. Εσωτερικά ρεύμα-συνδεμένος.
