Λεπτομέρειες:
|
| Τύπος προϊόντων: | 155Mbps συμπαγής πομποδέκτης SFP BIDI | Ταχύτητα κομματιών: | 155Mbps/155Mbps |
|---|---|---|---|
| Μήκος κύματος (Ch1): | TX1310nm/RX1490nm | Μήκος κύματος (Ch2): | TX1310nm/RX1490nm |
| Μήκος καλωδίων: | 40km | Συνδετήρας: | Διπλό LC/UPC |
| Συστατικό: | FP+PIN | Λέξεις κλειδιά: | Διπλός συμπαγής SFP πομποδέκτης καναλιών |
| Επισημαίνω: | Δύο καναλιών συμπαγές SFP,RX1490nm συμπαγές SFP,155Mbps CSFP |
||

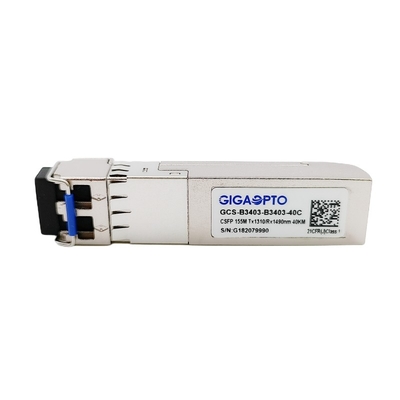

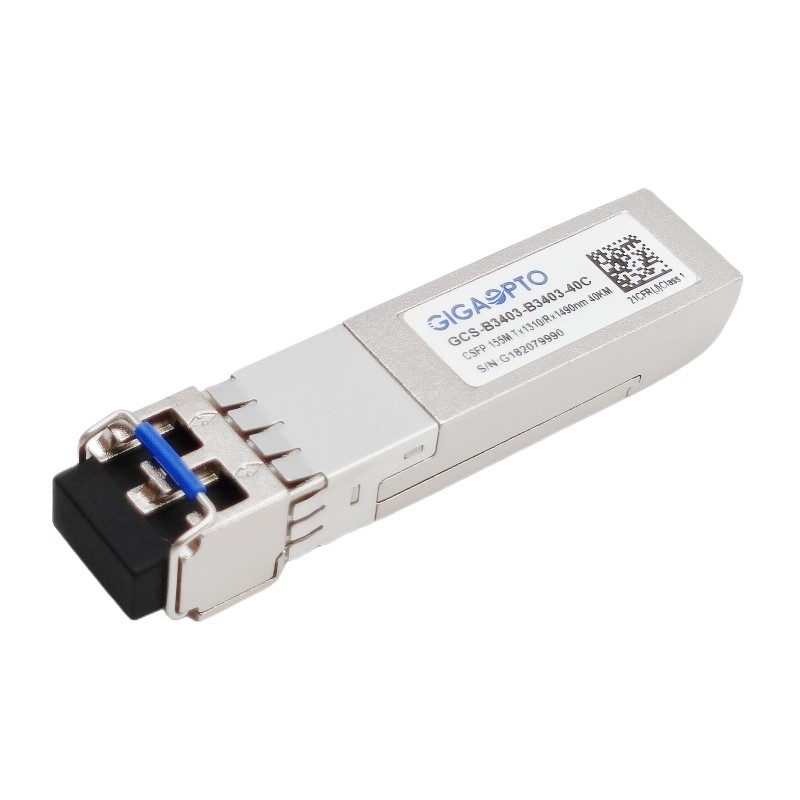

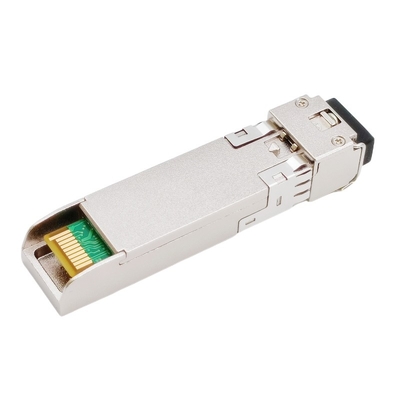

155Mbps συμπαγής πομποδέκτης 1310nm TX1490 NM RX 40km δις-Di SFP
Περιγραφή
Ο συμπαγής μικρός τύπος gcs-b3403-40C pluggable (CSFP) είναι μια έκδοση του SFP με τον ίδιο μηχανικό τύπο που επιτρέπει δύο ανεξάρτητα αμφίδρομα κανάλια ανά λιμένα.
Περιλαμβάνει δύο BOSA σε έναν λιμένα SFP, κάθε BOSA αποτελείται από έναν υψηλό - συσκευή αποστολής σημάτων ποιοτικών 1310nm FP λέιζερ και υψηλή φωτοδίοδος ΚΑΡΦΙΤΣΏΝ ευαισθησίας 1490nm, που παρέχει στη ρυθμοαπόδοση 155Mbps τη μετάδοση συνδέσεων 40km.
Είναι με το συνδετήρα καρφιτσών SFP 20 για να επιτρέψει την καυτή ικανότητα βουλωμάτων. Οι ψηφιακές διαγνωστικές λειτουργίες είναι διαθέσιμες μέσω μιας διεπαφής I2C που διευκρινίζεται στο SFP MSA sff-8472, πραγματικό - τα χρονικά όργανα ελέγχου της θερμοκρασίας, της τάσης ανεφοδιασμού, του προκατειλημμένου ρεύματος λέιζερ, της μέσης ισχύος παραγωγής λέιζερ και της λήψης της ισχύος παραγωγής παρέχονται.
Αυτός ο συμπαγής SFP πομποδέκτης 155Mbps είναι πλήρως υποχωρητικός στη συμπαγή μικρή Pluggable (CSFP) MSA επιλογή 2 και CE/RoHS τύπου επικυρωμένα.
Χαρακτηριστικά γνωρίσματα
| Σειρά προϊόντων | 155Mbps συμπαγές SFP διπλό BIDI | P/N | Gcs-b3403-40C |
| Τύπος | Συμπαγές SFP | Τύπος | Διπλό κανάλι BIDI ανά λιμένα SFP |
| Ποσοστό στοιχείων (Ch1/Ch2) | 155Mbps/155Mbps | Αρίθμηση παρόδων | 2x (Tx/Rx) |
| Μετάδοση | 40km @ SMF | Συνδετήρας | LC ντούμπλεξ |
| Μήκος κύματος-CH1 | TX1310nm/RX1490nm | Μήκος κύματος-CH2 | TX1310nm/RX1490nm |
| Τάση ισχύος | +3.3V | Διασκεδασμός δύναμης | ≤ 1.3W |
| Τύπος συσκευών αποστολής σημάτων | Λέιζερ FP | Τύπος δεκτών | PIN/TIA |
| TX μέση δύναμη | -1 ~ -4dBm | RX ευαισθησία | < -39dBm=""> |
| Αναλογία εξάλειψης | > 9dB | RX κορεσμός | > -3dBm |
| Οπτικός προϋπολογισμός (DB) | 38dB | Ψηφιακός διαγνωστικός | Υποστήριξη |
| Θερμοκρασία | Λειτουργία: 0 σε 70°C | Εξουσιοδότηση | τριών ετών |
| Αποθήκευση: -40°C σε 85°C | Βάρος μονάδων | 25gram | |
| Πρωτόκολλα | Γρήγορο Ethernet, MSA υποχωρητικό | ||
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Ηλεκτρικά και οπτικά χαρακτηριστικά
| Παράμετρος | Σύμβολο | Λ. | Χαρακτηριστικός | Max | Μονάδα | Σημειώσεις | ||
| Συσκευή αποστολής σημάτων | ||||||||
| Κεντρικό μήκος κύματος | λc | 1260 | 1310 | 1360 | NM | |||
| Φασματικό πλάτος (RMS) | ∆λ | 4 | NM | |||||
| Μέση δύναμη παραγωγής | Ικτάλουρος | -1 | -4 | dBm | 1 | |||
| Αναλογία εξάλειψης | ER | 9 | DB | |||||
| Οπτικός χρόνος ανόδου/πτώση (20%~80%) | tr/tf | 0,26 | NS | |||||
| Διαφορικό ταλάντευσης εισαγωγής στοιχείων | VIN | 400 | 1800 | MV | 2 | |||
| Διαφορική σύνθετη αντίσταση εισαγωγής | ZIN | 90 | 100 | 110 | Ω | |||
|
TX θέστε εκτός λειτουργίας |
Θέστε εκτός λειτουργίας | 2.0 | Vcc | Β | ||||
| Επιτρέψτε | 0 | 0,8 | Β | |||||
|
TX ελάττωμα |
Ελάττωμα | 2.0 | Vcc | Β | ||||
| Κανονικός | 0 | 0,8 | Β | |||||
| Δέκτης | ||||||||
| Κεντρικό μήκος κύματος | λc | 1470 | 1510 | NM | ||||
| Ευαισθησία δεκτών | -35 | dBm | 3 | |||||
| Υπερφόρτωση δεκτών | -3 | dBm | 3 | |||||
| Το Los de-βεβαιώνει | LOSD | -35 | dBm | |||||
| Το Los βεβαιώνει | LOSA | -45 | dBm | |||||
| Υστέρηση Los | 1 | 4 | DB | |||||
| Διαφορικό ταλάντευσης παραγωγής στοιχείων | Vout | 400 | 1800 | MV | 4 | |||
|
Los |
Υψηλός | 2.0 | Vcc | Β | ||||
| Χαμηλός | 0,8 | Β | ||||||
Σημειώσεις:
1. Η οπτική δύναμη προωθείται σε SMF.
2. Εισαγωγή PECL, ρεύμα-που συνδέεται εσωτερικά και που ολοκληρώνεται.
3. Μετρημένος με ένα σχέδιο @155Mbps, ΤΖΊΤΖΙΦΑ ≤1×10-12 δοκιμής 223-1 PRBS.
4. Εσωτερικά ρεύμα-συνδεμένος.
