Λεπτομέρειες:
|
| Τύπος προϊόντων: | 155Mbps CSFP ΠΡΏΗΝ | Εύρος ζώνης (Ch1/Ch2): | 155Mbps/155Mbps |
|---|---|---|---|
| Μήκος κύματος (Ch1/Ch2)): | TX_1490nm/RX_1310nm | Απόσταση ινών: | 40km |
| LD/PD τύπος: | DFB+PIN | Θερμοκρασία: | πρότυπα 0 σε 70°C |
| Συνδετήρας: | LC | Λέξεις κλειδιά: | Οπτική ενότητα πομποδεκτών CSFP BIDI |
| Επισημαίνω: | 2x 155Mbps συμπαγές SFP,LC συμπαγές SFP,1310nm 1490nm SFP |
||
πομποδέκτης LC 40km DOM 2x 155Mbps TX_1490nm/RX_1310nm CSFP BIDI
Περιγραφή

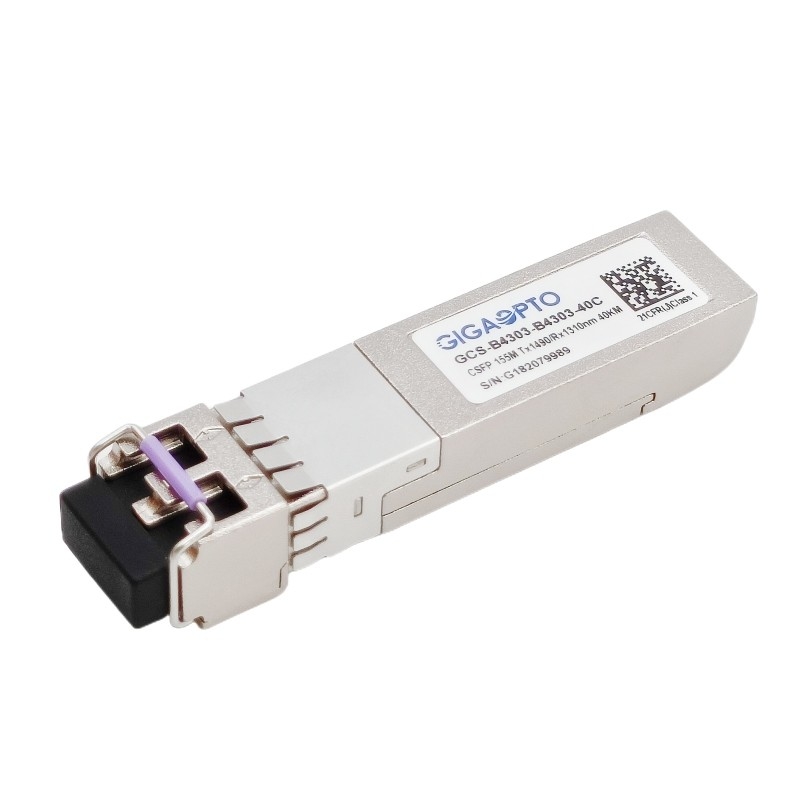

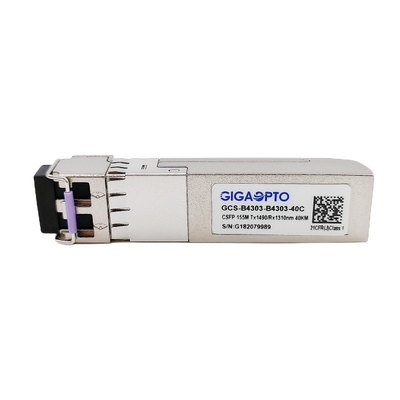

Ο συμπαγής μικρός τύπος gcs-b4303-40C pluggable (CSFP) είναι μια έκδοση του SFP με τον ίδιο μηχανικό τύπο που επιτρέπει δύο ανεξάρτητα αμφίδρομα κανάλια ανά λιμένα.
Περιλαμβάνει δύο BOSA σε έναν λιμένα SFP, κάθε BOSA αποτελείται από έναν υψηλό - συσκευή αποστολής σημάτων ποιοτικών 1490nm DFB λέιζερ και υψηλή φωτοδίοδος ΚΑΡΦΙΤΣΏΝ ευαισθησίας 1310nm, που παρέχει στη ρυθμοαπόδοση 155Mbps τη μετάδοση συνδέσεων 40km.

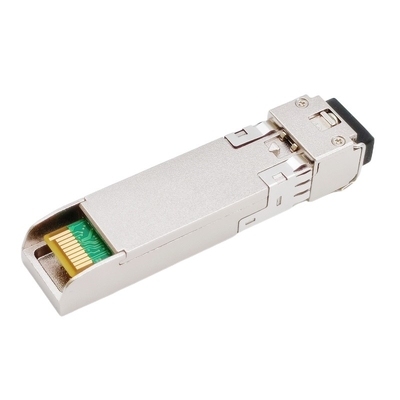

Είναι με το συνδετήρα καρφιτσών SFP 20 για να επιτρέψει την καυτή ικανότητα βουλωμάτων. Οι ψηφιακές διαγνωστικές λειτουργίες είναι διαθέσιμες μέσω μιας διεπαφής I2C που διευκρινίζεται στο SFP MSA sff-8472, πραγματικό - τα χρονικά όργανα ελέγχου της θερμοκρασίας, της τάσης ανεφοδιασμού, του προκατειλημμένου ρεύματος λέιζερ, της μέσης ισχύος παραγωγής λέιζερ και της λήψης της ισχύος παραγωγής παρέχονται.
Αυτός ο πομποδέκτης δύο-ινών CSFP είναι πλήρως υποχωρητικός στη συμπαγή μικρή Pluggable (CSFP) MSA επιλογή 2 και CE/RoHS τύπου επικυρωμένα.
Χαρακτηριστικά γνωρίσματα
| Σειρά προϊόντων | 2x 155Mbps CSFP BIDI | Αριθμός μερών. | Gcs-b4303-40C |
| Συσκευασία | CSFP | Τύπος | 2x BIDI ανά λιμένα SFP |
| Στοιχείο-ποσοστό (Ch1/Ch2) | 155Mbps/155Mbps | Αρίθμηση παρόδων | 2x (Tx/Rx) |
| Μετάδοση | 40km @ G652 SMF | Συνδετήρας | LC ντούμπλεξ |
| Μήκος κύματος-CH1 | TX_1490nm/RX_1310nm | Μήκος κύματος-CH2 | TX_1490nm/RX_1310nm |
| Τάση ισχύος | +3.3V | Διασκεδασμός δύναμης | ≤ 1.3W |
| Τύπος συσκευών αποστολής σημάτων | Λέιζερ DFB | Τύπος δεκτών | PIN/TIA φωτοδίοδος |
| Δύναμη συσκευών αποστολής σημάτων | -1 ~ -4dBm | Ευαισθησία δεκτών | < -39dBm=""> |
| Αναλογία εξάλειψης | > 9dB | Υπερφόρτωση | > -3dBm |
| Οπτικός προϋπολογισμός (DB) | 38dB | Ψηφιακός διαγνωστικός | Υποστήριξη |
| Περιβάλλον | Λειτουργία: 0 σε 70°C | Εξουσιοδότηση | τριών ετών |
| Αποθήκευση: -40°C σε 85°C | Βάρος μονάδων | 25gram | |
| Πρωτόκολλα | Γρήγορο Ethernet, MSA υποχωρητικό | ||
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Ηλεκτρικά και οπτικά χαρακτηριστικά
| Παράμετρος | Σύμβολο | Λ. | Χαρακτηριστικός | Max | Μονάδα | Σημειώσεις | ||
| Συσκευή αποστολής σημάτων | ||||||||
| Κεντρικό μήκος κύματος | λc | 1470 | 1490 | 1510 | NM | |||
| Φασματικό πλάτος (- 20dB) | σ | 1 | NM | |||||
| Δευτερεύουσα αναλογία καταστολής τρόπου | SMSR | 30 | DB | |||||
| Μέση δύναμη παραγωγής | Ικτάλουρος | -4 | -1 | dBm | 1 | |||
| Αναλογία εξάλειψης | ER | 9 | DB | |||||
| Οπτικός χρόνος ανόδου/πτώση (20%~80%) | tr/tf | 0,26 | NS | |||||
| Διαφορικό ταλάντευσης εισαγωγής στοιχείων | VIN | 400 | 1800 | MV | 2 | |||
| Διαφορική σύνθετη αντίσταση εισαγωγής | ZIN | 90 | 100 | 110 | Ω | |||
|
TX θέστε εκτός λειτουργίας |
Θέστε εκτός λειτουργίας | 2.0 | Vcc | Β | ||||
| Επιτρέψτε | 0 | 0,8 | Β | |||||
|
TX ελάττωμα |
Ελάττωμα | 2.0 | Vcc | Β | ||||
| Κανονικός | 0 | 0,8 | Β | |||||
| Δέκτης | ||||||||
| Κεντρικό μήκος κύματος | λc | 1290 | 1330 | NM | ||||
| Ευαισθησία δεκτών | -35 | dBm | 3 | |||||
| Υπερφόρτωση δεκτών | -3 | dBm | 3 | |||||
| Το Los de-βεβαιώνει | LOSD | -35 | dBm | |||||
| Το Los βεβαιώνει | LOSA | -45 | dBm | |||||
| Υστέρηση Los | 1 | 4 | DB | |||||
| Διαφορικό ταλάντευσης παραγωγής στοιχείων | Vout | 400 | 1800 | MV | 4 | |||
|
Los |
Υψηλός | 2.0 | Vcc | Β | ||||
| Χαμηλός | 0,8 | Β | ||||||
Σημειώσεις:
1. Η οπτική δύναμη προωθείται σε SMF.
2. Εισαγωγή PECL, ρεύμα-που συνδέεται εσωτερικά και που ολοκληρώνεται.
3. Μετρημένος με ένα σχέδιο @155Mbps, ΤΖΊΤΖΙΦΑ ≤1×10-12 δοκιμής 223-1 PRBS.
4. Εσωτερικά ρεύμα-συνδεμένος.
