Λεπτομέρειες:
|
| Τύπος προϊόντων: | 100M συμπαγές SFP BIDI LX20 | Ποσοστό δυαδικών ψηφίων: | 100Mbps/100Mbps |
|---|---|---|---|
| Μήκος κύματος (Ch1): | TX1550nm/RX1310nm | Μήκος κύματος (Ch2): | TX1550nm/RX1310nm |
| Προσιτότητα συνδέσεων: | 20km | Διεπαφή: | Διπλό LC |
| Θερμοκρασία: | Εμπορικός | Λέξεις κλειδιά: | 100Mbps συμπαγές BIDI SFP |
| Επισημαίνω: | 100Mbps συμπαγές SFP,20km συμπαγές SFP,RX1310nm αμφίδρομος οπτικός πομποδέκτης |
||

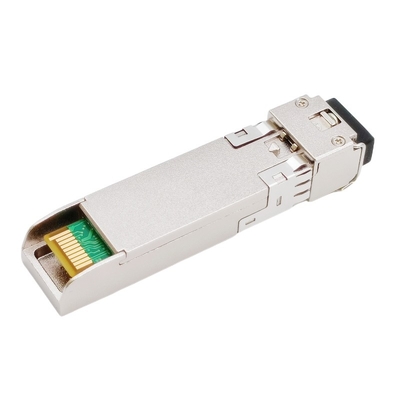

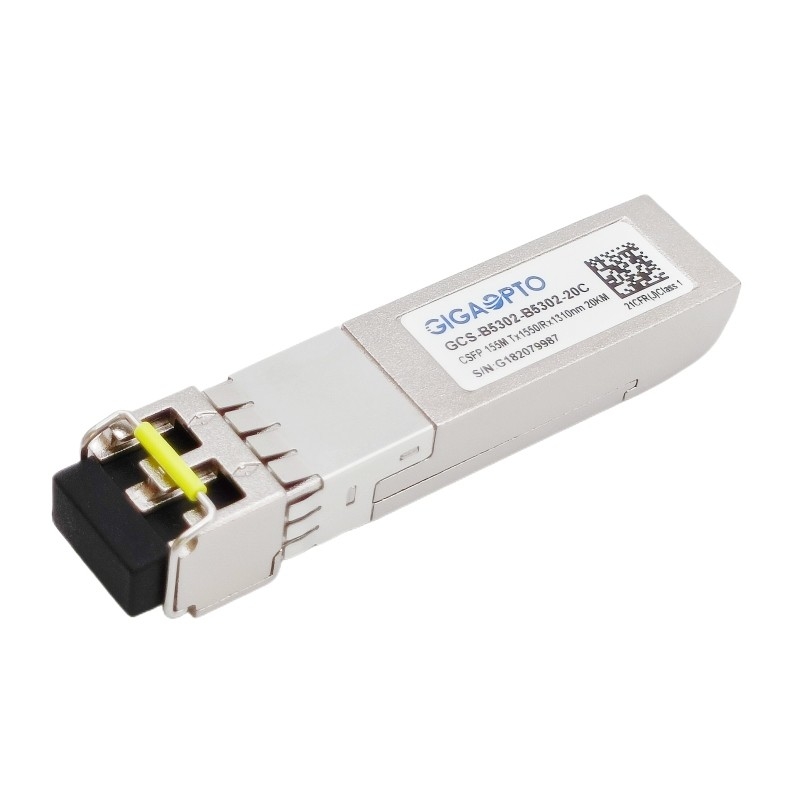

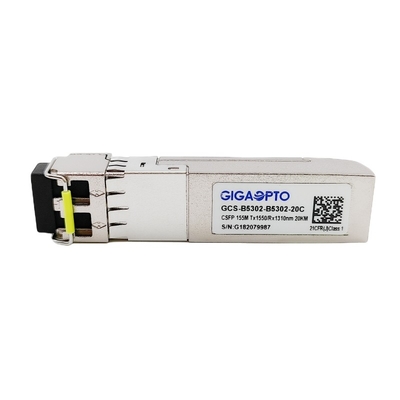

100Mbps συμπαγής διπλός αμφίδρομος οπτικός πομποδέκτης TX1550nmRX1310nm LC 20km DOM SFP
Περιγραφή
Το gcs-b5302-20C σχεδιάζεται συγκεκριμένα γιατί η υψηλή επίδοση ενσωμάτωσε δύο αμφίδρομες συνδέσεις σε μια διπλή single-mode ίνα, κάθε σύνδεση υποστηρίζει τη ρυθμοαπόδοση 155Mbps και τη μετάδοση 20km με τη διεπαφή LC.
Είναι με το συνδετήρα καρφιτσών SFP 20 για να επιτρέψει την καυτή ικανότητα βουλωμάτων. Οι ψηφιακές διαγνωστικές λειτουργίες είναι διαθέσιμες μέσω μιας διεπαφής I2C που διευκρινίζεται στο SFP MSA sff-8472.
Αυτός ο πομποδέκτης CSFP LX είναι πλήρως υποχωρητικός στη συμπαγή μικρή Pluggable (CSFP) MSA επιλογή 2 και CE/RoHS τύπου επικυρωμένα.
Χαρακτηριστικά γνωρίσματα
| Σειρά προϊόντων | 100Mbps συμπαγές SFP BIDI | Αριθμός μερών | Gcs-b5302-20C |
| Τύπος | Συμπαγές SFP | Τύπος | 2 BOSA ανά λιμένα SFP |
| Ποσοστό στοιχείων (Ch1/Ch2) | 155Mbps/155Mbps | Αρίθμηση παρόδων | 2x (Tx/Rx) |
| Μήκος καλωδίων | 20km | Διεπαφή | Διπλό LC |
| Μήκος κύματος-CH1 | TX1550nm/RX1310nm | Μήκος κύματος-CH2 | TX1550nm/RX1310nm |
| Τάση ισχύος | +3.3V | Διασκεδασμός δύναμης | ≤ 1.3W |
| Τύπος λέιζερ | Λέιζερ DFB | Τύπος φωτοανιχνευτών | ΚΑΡΦΙΤΣΑ |
| TX μέση δύναμη | -13 ~ -9dBm | RX ευαισθησία | < -32dBm=""> |
| Αναλογία εξάλειψης | > 9dB | RX κορεσμός | > -3dBm |
| Οπτικός προϋπολογισμός (DB) | 19dB | Ψηφιακός διαγνωστικός | Υποστήριξη |
| Θερμοκρασία | Λειτουργία: 0 σε 70°C | Εξουσιοδότηση | τριών ετών |
| Αποθήκευση: -40°C σε 85°C | Βάρος μονάδων | 25gram | |
| Πρωτόκολλα | Γρήγορο Ethernet, MSA υποχωρητικό | ||
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Ηλεκτρικά και οπτικά χαρακτηριστικά
| Παράμετρος | Σύμβολο | Λ. | Χαρακτηριστικός | Max | Μονάδα | Σημειώσεις | ||
| Συσκευή αποστολής σημάτων | ||||||||
| Κεντρικό μήκος κύματος | λc | 1530 | 1550 | 1570 | NM | |||
| Φασματικό πλάτος (- 20dB) | σ | 1 | NM | |||||
| Δευτερεύουσα αναλογία καταστολής τρόπου | SMSR | 30 | DB | |||||
| Μέση δύναμη παραγωγής | Ικτάλουρος | -13 | -9 | dBm | 1 | |||
| Αναλογία εξάλειψης | ER | 9 | DB | |||||
| Οπτικός χρόνος ανόδου/πτώση (20%~80%) | tr/tf | 0,26 | NS | |||||
| Διαφορικό ταλάντευσης εισαγωγής στοιχείων | VIN | 400 | 1800 | MV | 2 | |||
| Διαφορική σύνθετη αντίσταση εισαγωγής | ZIN | 90 | 100 | 110 | Ω | |||
|
TX θέστε εκτός λειτουργίας |
Θέστε εκτός λειτουργίας | 2.0 | Vcc | Β | ||||
| Επιτρέψτε | 0 | 0,8 | Β | |||||
|
TX ελάττωμα |
Ελάττωμα | 2.0 | Vcc | Β | ||||
| Κανονικός | 0 | 0,8 | Β | |||||
| Δέκτης | ||||||||
| Κεντρικό μήκος κύματος | λc | 1290 | 1330 | NM | ||||
| Ευαισθησία δεκτών | -32 | dBm | 3 | |||||
| Υπερφόρτωση δεκτών | -3 | dBm | 3 | |||||
| Το Los de-βεβαιώνει | LOSD | -32 | dBm | |||||
| Το Los βεβαιώνει | LOSA | -45 | dBm | |||||
| Υστέρηση Los | 1 | 4 | DB | |||||
| Διαφορικό ταλάντευσης παραγωγής στοιχείων | Vout | 400 | 1800 | MV | 4 | |||
|
Los |
Υψηλός | 2.0 | Vcc | Β | ||||
| Χαμηλός | 0,8 | Β | ||||||
Σημειώσεις:
1. Η οπτική δύναμη προωθείται σε SMF.
2. Εισαγωγή PECL, ρεύμα-που συνδέεται εσωτερικά και που ολοκληρώνεται.
3. Μετρημένος με ένα σχέδιο @155Mbps, ΤΖΊΤΖΙΦΑ ≤1×10-12 δοκιμής 27-1 PRBS.
4. Εσωτερικά ρεύμα-συνδεμένος.
