Λεπτομέρειες:
|
| Τύπος προϊόντων: | 100BASE CSFP LX20 | Ποσοστό δυαδικών ψηφίων: | 155Mbps/155Mbps |
|---|---|---|---|
| Μήκος κύματος (Ch1): | TX1550nm/RX1310nm | Μήκος κύματος (Ch2): | TX1550nm/RX1310nm |
| Απόσταση συνδέσεων: | 20km | Συνδετήρας: | Διπλό LC |
| DOM/DDM: | Υποστηριγμένος | ||
| Επισημαίνω: | 100BASE συμπαγές SFP,TX1310nm συμπαγές SFP,RX1550nm αμφίδρομη οπτική ίνα |
||

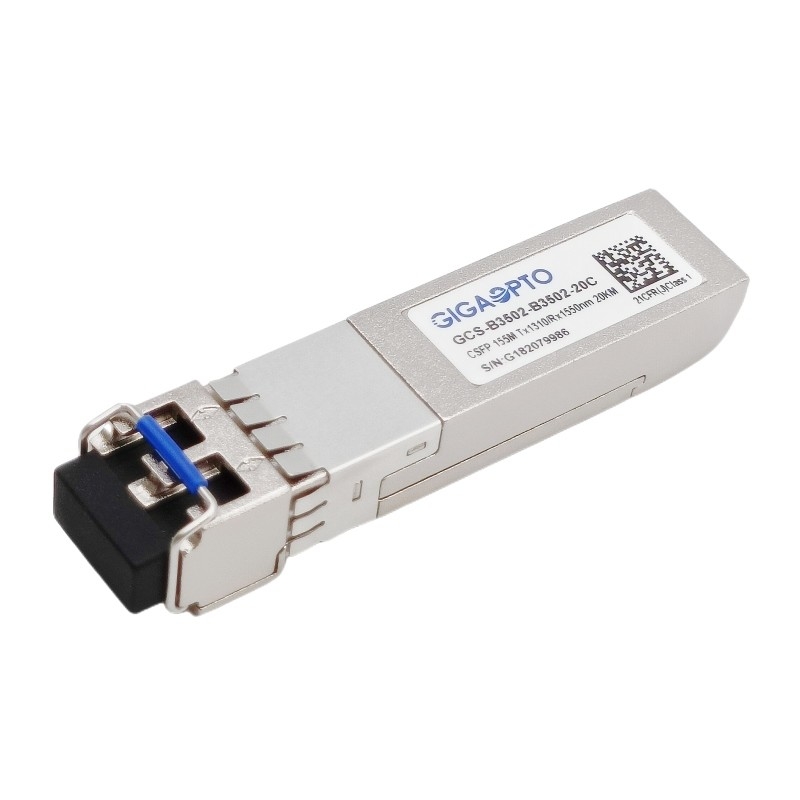

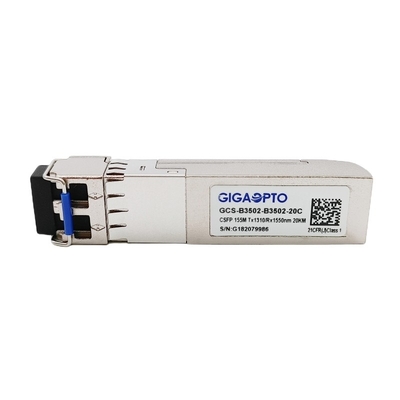

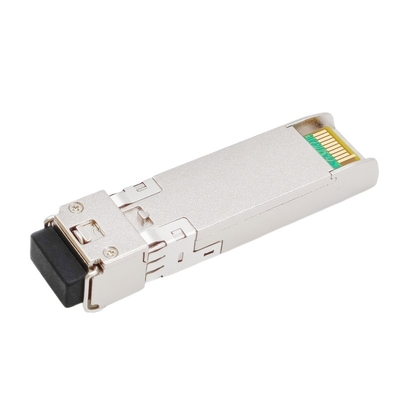

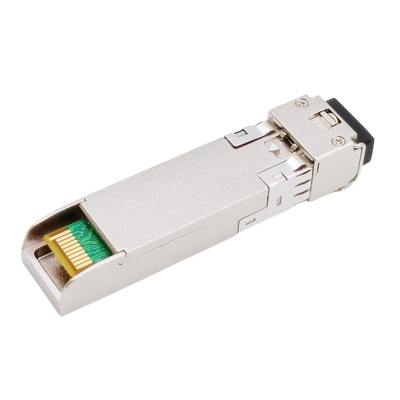

Διπλός αμφίδρομος πομποδέκτης TX1310nmRX1550nm LC 20km DOM οπτικής ίνας 100BASE CSFP
Περιγραφή
Το gcs-b3502-20C είναι μια ενότητα πομποδεκτών υψηλής επίδοσης CSFP για τα γρήγορα στοιχεία Ethernet - συνδέσεις.
Σχεδιάζεται συγκεκριμένα γιατί η υψηλή επίδοση ενσωμάτωσε δύο αμφίδρομες συνδέσεις σε μια διπλή single-mode ίνα, κάθε σύνδεση υποστηρίζει τη ρυθμοαπόδοση 155Mbps και τη μετάδοση 20km με τη διεπαφή LC.
Για κάθε κανάλι αυτή η μονάδα πομποδεκτών BIDI αποτελείται από μια συσκευή αποστολής σημάτων λέιζερ 1310nm DFB και μια φωτοδίοδος ΚΑΡΦΙΤΣΏΝ 1550nm, όλη η ενότητα ικανοποιεί την κατηγορία 1 απαιτήσεις ασφάλειας λέιζερ.
Είναι με το συνδετήρα καρφιτσών SFP 20 για να επιτρέψει την καυτή ικανότητα βουλωμάτων. Οι ψηφιακές διαγνωστικές λειτουργίες είναι διαθέσιμες μέσω μιας διεπαφής I2C που διευκρινίζεται στο SFP MSA sff-8472.
Αυτός ο πομποδέκτης CSFP LX είναι πλήρως υποχωρητικός στη συμπαγή μικρή Pluggable (CSFP) MSA επιλογή 2 και CE/RoHS τύπου επικυρωμένα.
Χαρακτηριστικά γνωρίσματα
| Σειρά προϊόντων | 100Base CSFP LX20 | Αριθμός μερών | Gcs-b3502-20C |
| Συσκευασία | CSFP | Τύπος | 2 BOSA ανά λιμένα |
| Ποσοστό στοιχείων (Ch1/Ch2) | 155Mbps/155Mbps | Αρίθμηση παρόδων | 2x (Tx/Rx) |
| Απόσταση συνδέσεων | 20km | Συνδετήρας | LC ντούμπλεξ |
| Μήκος κύματος-CH1 | TX1310nm/RX1550nm | Μήκος κύματος-CH2 | TX1310nm/RX1550nm |
| Τάση | +3.3V | Διασκεδασμός δύναμης | ≤ 1.3W |
| Τύπος λέιζερ | Λέιζερ DFB | Τύπος φωτοδιόδων | ΚΑΡΦΙΤΣΑ |
| TX δύναμη παραγωγής | -13 ~ -9dBm | RX ευαισθησία | < -32dBm=""> |
| Αναλογία εξάλειψης | > 9dB | RX υπερφόρτωση | > -3dBm |
| Προϋπολογισμός δύναμης (DB) | 19dB | DDM/DOM | Υποστήριξη |
| Θερμοκρασία | Λειτουργία: 0 σε 70°C | Εξουσιοδότηση | τριών ετών |
| Αποθήκευση: -40°C σε 85°C | Βάρος μονάδων | 25gram | |
| Πρωτόκολλα | Γρήγορο Ethernet, MSA υποχωρητικό | ||
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Ηλεκτρικά και οπτικά χαρακτηριστικά
| Παράμετρος | Σύμβολο | Λ. | Χαρακτηριστικός | Max | Μονάδα | Σημειώσεις | ||
| Συσκευή αποστολής σημάτων | ||||||||
| Κεντρικό μήκος κύματος | λc | 1290 | 1310 | 1330 | NM | |||
| Φασματικό πλάτος (- 20dB) | σ | 1 | NM | |||||
| Δευτερεύουσα αναλογία καταστολής τρόπου | SMSR | 30 | DB | |||||
| Μέση δύναμη παραγωγής | Ικτάλουρος | -13 | -9 | dBm | 1 | |||
| Αναλογία εξάλειψης | ER | 9 | DB | |||||
| Οπτικός χρόνος ανόδου/πτώση (20%~80%) | tr/tf | 0,26 | NS | |||||
| Διαφορικό ταλάντευσης εισαγωγής στοιχείων | VIN | 400 | 1800 | MV | 2 | |||
| Διαφορική σύνθετη αντίσταση εισαγωγής | ZIN | 90 | 100 | 110 | Ω | |||
|
TX θέστε εκτός λειτουργίας |
Θέστε εκτός λειτουργίας | 2.0 | Vcc | Β | ||||
| Επιτρέψτε | 0 | 0,8 | Β | |||||
|
TX ελάττωμα |
Ελάττωμα | 2.0 | Vcc | Β | ||||
| Κανονικός | 0 | 0,8 | Β | |||||
| Δέκτης | ||||||||
| Κεντρικό μήκος κύματος | λc | 1530 | 1550 | 1570 | NM | |||
| Ευαισθησία δεκτών | -32 | dBm | 3 | |||||
| Υπερφόρτωση δεκτών | -3 | dBm | 3 | |||||
| Το Los de-βεβαιώνει | LOSD | -32 | dBm | |||||
| Το Los βεβαιώνει | LOSA | -45 | dBm | |||||
| Υστέρηση Los | 1 | 4 | DB | |||||
| Διαφορικό ταλάντευσης παραγωγής στοιχείων | Vout | 400 | 1800 | MV | 4 | |||
|
Los |
Υψηλός | 2.0 | Vcc | Β | ||||
| Χαμηλός | 0,8 | Β | ||||||
