Λεπτομέρειες:
|
| Τύπος προϊόντων: | 100BASE CSFP | Ποσοστό στοιχείων: | 155Mbps/155Mbps |
|---|---|---|---|
| TX μήκος κύματος: | 2 Χ 1490nm | RX μήκος κύματος: | 2 Χ 1310nm |
| Μετάδοση: | 20km | MEDIA: | SMF |
| DOM/DDM: | Υποστηριγμένος | Λέξεις κλειδιά: | 2 πομποδέκτης οπτικής ίνας ινών 100BASE BIDI CSFP |
| Επισημαίνω: | 2 πομποδέκτης ινών ινών SFP,πομποδέκτης ινών 20km SFP,Κανάλι SFP ινών DOM |
||

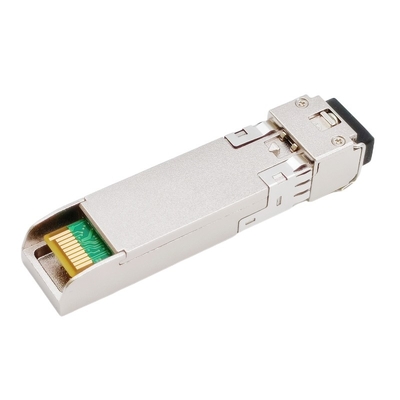

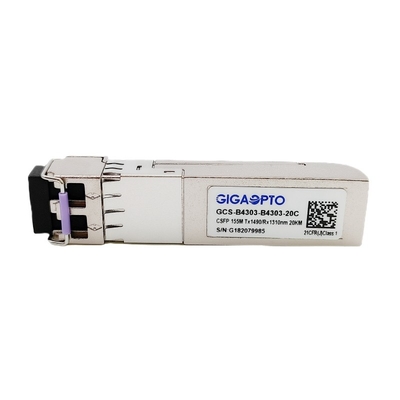

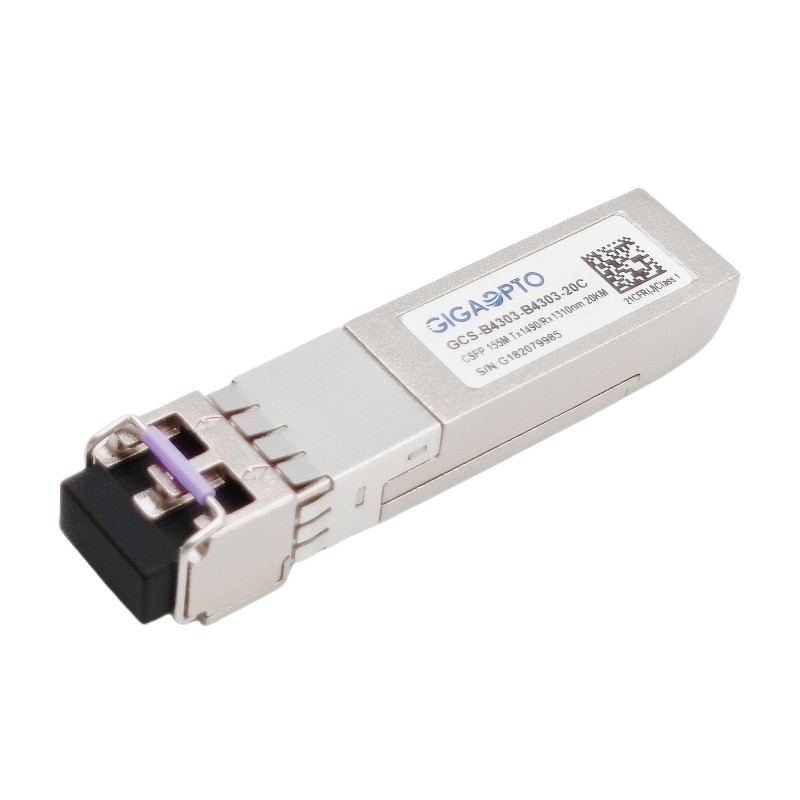

2 πομποδέκτης TX1490nmRX1310nm LC 20km DOM οπτικής ίνας ινών 100BASE BIDI CSFP
Περιγραφή
Ο πομποδέκτης 100Base CSFP σχεδιάζεται συγκεκριμένα γιατί η υψηλή επίδοση ενσωμάτωσε δύο αμφίδρομες συνδέσεις σε μια διπλή single-mode ίνα, κάθε σύνδεση υποστηρίζει τη ρυθμοαπόδοση 155Mbps και τη μετάδοση 20km με τη διεπαφή LC.
Είναι με το συνδετήρα καρφιτσών SFP 20 για να επιτρέψει την καυτή ικανότητα βουλωμάτων. Οι ψηφιακές διαγνωστικές λειτουργίες είναι διαθέσιμες μέσω μιας διεπαφής I2C που διευκρινίζεται στο SFP MSA sff-8472.
Αυτός ο πομποδέκτης CSFP LX είναι πλήρως υποχωρητικός στη συμπαγή μικρή Pluggable (CSFP) MSA επιλογή 2 και CE/RoHS τύπου επικυρωμένα.
Προδιαγραφές
| Σειρά προϊόντων | 100Base CSFP | Αριθμός μερών | Gcs-b4303-20C |
| Συσκευασία | CSFP | Τύπος | 2 BOSA ανά λιμένα |
| Ποσοστό στοιχείων (Mbps) | 155Mbps/155Mbps | Αρίθμηση παρόδων | 2x (Tx/Rx) |
| Απόσταση συνδέσεων | 20km | Συνδετήρας | LC ντούμπλεξ |
| TX μήκος κύματος | 2x 1490nm | RX μήκος κύματος | 2x 1310nm |
| Τάση | +3.3V (χαρακτηριστικός) | Κατανάλωση ισχύος | ≤ 1.3W |
| Τύπος/πάροδος συσκευών αποστολής σημάτων | Λέιζερ DFB | Τύπος/πάροδος δεκτών | ΚΑΡΦΙΤΣΑ |
| TX δύναμη παραγωγής | -14 ~ -8dBm | RX ευαισθησία | < -32dBm=""> |
| Αναλογία εξάλειψης | > 9dB | RX υπερφόρτωση | > -3dBm |
| Προϋπολογισμός δύναμης (DB) | 18dB | DDM/DOM | Υποστήριξη |
| Θερμοκρασία | Λειτουργία: 0 σε 70°C | Εξουσιοδότηση | τριών ετών |
| Αποθήκευση: -40°C σε 85°C | Βάρος μονάδων | 25gram | |
| Πρωτόκολλα | Γρήγορο Ethernet, MSA υποχωρητικό | ||
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Ηλεκτρικά και οπτικά χαρακτηριστικά
| Παράμετρος | Σύμβολο | Λ. | Χαρακτηριστικός | Max | Μονάδα | Σημειώσεις | ||
| Συσκευή αποστολής σημάτων | ||||||||
| Κεντρικό μήκος κύματος | λc | 1470 | 1490 | 1510 | NM | |||
| Φασματικό πλάτος (- 20dB) | σ | 1 | NM | |||||
| Δευτερεύουσα αναλογία καταστολής τρόπου | SMSR | 30 | DB | |||||
| Μέση δύναμη παραγωγής | Ικτάλουρος | -13 | -9 | dBm | 1 | |||
| Αναλογία εξάλειψης | ER | 9 | DB | |||||
| Οπτικός χρόνος ανόδου/πτώση (20%~80%) | tr/tf | 0,26 | NS | |||||
| Διαφορικό ταλάντευσης εισαγωγής στοιχείων | VIN | 400 | 1800 | MV | 2 | |||
| Διαφορική σύνθετη αντίσταση εισαγωγής | ZIN | 90 | 100 | 110 | Ω | |||
|
TX θέστε εκτός λειτουργίας |
Θέστε εκτός λειτουργίας | 2.0 | Vcc | Β | ||||
| Επιτρέψτε | 0 | 0,8 | Β | |||||
|
TX ελάττωμα |
Ελάττωμα | 2.0 | Vcc | Β | ||||
| Κανονικός | 0 | 0,8 | Β | |||||
| Δέκτης | ||||||||
| Κεντρικό μήκος κύματος | λc | 1290 | 1330 | NM | ||||
| Ευαισθησία δεκτών | -32 | dBm | 3 | |||||
| Υπερφόρτωση δεκτών | -3 | dBm | 3 | |||||
| Το Los de-βεβαιώνει | LOSD | -32 | dBm | |||||
| Το Los βεβαιώνει | LOSA | -45 | dBm | |||||
| Υστέρηση Los | 1 | 4 | DB | |||||
| Διαφορικό ταλάντευσης παραγωγής στοιχείων | Vout | 400 | 1800 | MV | 4 | |||
|
Los |
Υψηλός | 2.0 | Vcc | Β | ||||
| Χαμηλός | 0,8 | Β | ||||||
Σημειώσεις:
1. Η οπτική δύναμη προωθείται σε SMF.
2. Εισαγωγή PECL, ρεύμα-που συνδέεται εσωτερικά και που ολοκληρώνεται.
3. Μετρημένος με ένα σχέδιο @155Mbps, ΤΖΊΤΖΙΦΑ ≤1×10-12 δοκιμής 27-1 PRBS.
4. Εσωτερικά ρεύμα-συνδεμένος.
