Λεπτομέρειες:
|
| Τύπος προϊόντων: | 100BASE διπλό BIDI CSFP | Ποσοστό στοιχείων: | 155Mbps |
|---|---|---|---|
| Κανάλι 1: | TX1310nm/RX1490nm | Κανάλι 2: | TX1310nm/RX1490nm |
| Μετάδοση: | 20km | Τύπος καλωδίων: | Ενιαία ίνα τρόπου |
| Λέξεις κλειδιά: | Πομποδέκτης οπτικής ίνας 100BASE CSFP | ||
| Επισημαίνω: | 100BASE πομποδέκτης οπτικής ίνας,Πομποδέκτης οπτικής ίνας CSFP,TX1310nm οπτική ενότητα SFP |
||

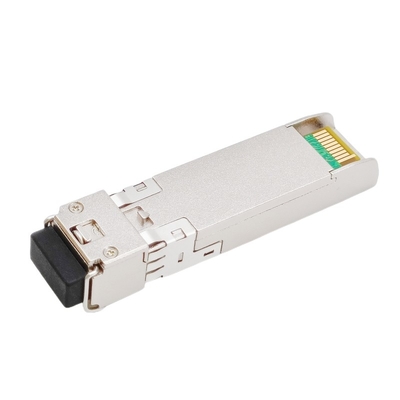

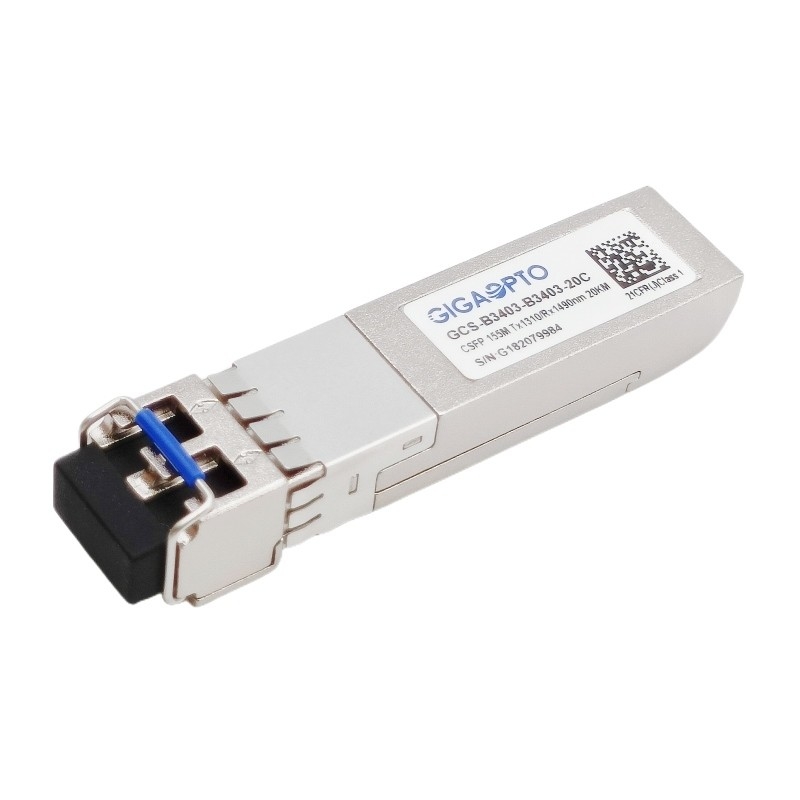

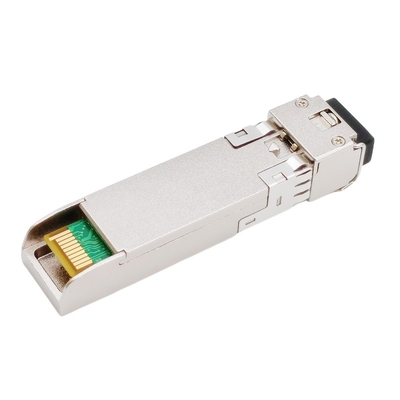

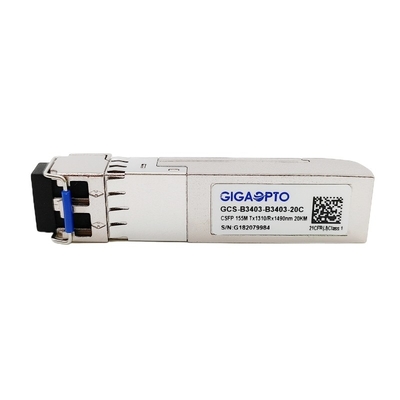

100BASE διπλός πομποδέκτης TX1310nmRX1490nm LC 20km DOM οπτικής ίνας BIDI CSFP
Περιγραφή
Ο διπλός αμφίδρομος CSFP οπτικός πομποδέκτης 100Base είναι μια έκδοση του SFP με τον ίδιο μηχανικό τύπο που επιτρέπει δύο ανεξάρτητα αμφίδρομα κανάλια ανά λιμένα.
Για κάθε κανάλι, αυτή η μονάδα πομποδεκτών 100BASE CSFP αποτελείται από τρία τμήματα: μια συσκευή αποστολής σημάτων λέιζερ 1310nm DFB, μια φωτοδίοδος ΚΑΡΦΙΤΣΏΝ 1490nm που ενσωματώνεται με σε έναν προενισχυτή δια-σύνθετης αντίστασης (TIA) και τη μονάδα ελέγχου MCU. Όλες οι ενότητες ικανοποιούν την κατηγορία Ι απαιτήσεις ασφάλειας λέιζερ.
Είναι με το συνδετήρα καρφιτσών SFP 20 για να επιτρέψει την καυτή ικανότητα βουλωμάτων. Οι ψηφιακές διαγνωστικές λειτουργίες είναι διαθέσιμες μέσω μιας διεπαφής I2C όπως διευκρινίζονται στα sff-8472, η οποία παρέχει πραγματικό - χρονικά όργανα ελέγχου της θερμοκρασίας, τάση ανεφοδιασμού, προκατειλημμένο ρεύμα λέιζερ, μέση ισχύς παραγωγής λέιζερ, που λαμβάνει την ισχύ παραγωγής και το κ.λπ.
Είναι ιδέα για γρήγορο Ethernet, εφαρμογές 100Base-Χ.
Προδιαγραφές
| Σειρά προϊόντων | πομποδέκτης 100Base CSFP | P/N | Gcs-b3403-20C |
| Τύπος | CSFP | Τύπος | 2x BiDi |
| Ποσοστό στοιχείων | 155Mbps/155Mbps | Αρίθμηση παρόδων | 2x (Tx/Rx) |
| Απόσταση | 20km | Διεπαφή | LC-simplex 2x |
| TX μήκος κύματος | 2x 1310nm | RX μήκος κύματος | 2x 1490nm |
| Τάση | +3.3V (χαρακτηριστικός) | Κατανάλωση ισχύος | ≤ 1.3W |
| Τύπος/πάροδος συσκευών αποστολής σημάτων | Λέιζερ DFB | Τύπος/πάροδος δεκτών | ΚΑΡΦΙΤΣΑ |
| Δύναμη παραγωγής συσκευών αποστολής σημάτων | -14 ~ -8dBm | Ευαισθησία δεκτών | < -32dBm=""> |
| Αναλογία εξάλειψης | > 9dB | Υπερφόρτωση εισαγωγής | > -3dBm |
| Προϋπολογισμός δύναμης (DB) | 18dB | Ψηφιακός διαγνωστικός | Υποστήριξη |
| Περιβάλλον | Λειτουργία: 0 σε 70°C | Εξουσιοδότηση | τριών ετών |
| Αποθήκευση: -40°C σε 85°C | Βάρος μονάδων | 25gram | |
| Πρωτόκολλα | Γρήγορο Ethernet, MSA υποχωρητικό | ||
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Ηλεκτρικά και οπτικά χαρακτηριστικά
| Παράμετρος | Σύμβολο | Λ. | Χαρακτηριστικός | Max | Μονάδα | Σημειώσεις | ||
| Συσκευή αποστολής σημάτων | ||||||||
| Κεντρικό μήκος κύματος | λc | 1260 | 1310 | 1360 | NM | |||
| Φασματικό πλάτος (RMS) | ∆λ | 4 | NM | |||||
| Μέση δύναμη παραγωγής | Ικτάλουρος | -14 | -8 | dBm | 1 | |||
| Αναλογία εξάλειψης | ER | 9 | DB | |||||
| Οπτικός χρόνος ανόδου/πτώση (20%~80%) | tr/tf | 0,26 | NS | |||||
| Διαφορικό ταλάντευσης εισαγωγής στοιχείων | VIN | 400 | 1800 | MV | 2 | |||
| Διαφορική σύνθετη αντίσταση εισαγωγής | ZIN | 90 | 100 | 110 | Ω | |||
|
TX θέστε εκτός λειτουργίας |
Θέστε εκτός λειτουργίας | 2.0 | Vcc | Β | ||||
| Επιτρέψτε | 0 | 0,8 | Β | |||||
|
TX ελάττωμα |
Ελάττωμα | 2.0 | Vcc | Β | ||||
| Κανονικός | 0 | 0,8 | Β | |||||
| Δέκτης | ||||||||
| Κεντρικό μήκος κύματος | λc | 1470 | 1490 | 1510 | NM | |||
| Ευαισθησία δεκτών | -32 | dBm | 3 | |||||
| Υπερφόρτωση δεκτών | -3 | dBm | 3 | |||||
| Το Los de-βεβαιώνει | LOSD | -32 | dBm | |||||
| Το Los βεβαιώνει | LOSA | -45 | dBm | |||||
| Υστέρηση Los | 1 | 4 | DB | |||||
| Διαφορικό ταλάντευσης παραγωγής στοιχείων | Vout | 400 | 1800 | MV | 4 | |||
|
Los |
Υψηλός | 2.0 | Vcc | Β | ||||
| Χαμηλός | 0,8 | Β | ||||||
Σημειώσεις:
1. Η οπτική δύναμη προωθείται σε SMF.
2. Εισαγωγή PECL, ρεύμα-που συνδέεται εσωτερικά και που ολοκληρώνεται.
3. Μετρημένος με ένα σχέδιο @155Mbps, ΤΖΊΤΖΙΦΑ ≤1×10-12 δοκιμής 223-1 PRBS.
4. Εσωτερικά ρεύμα-συνδεμένος.
