Λεπτομέρειες:
|
| Ποσοστό στοιχείων: | 2.5Gbps | Χαρακτηριστικό μήκος κύματος: | TX1310nm/RX1550nm |
|---|---|---|---|
| Συνδετήρας: | LC/SC δοχείο | Συσκευή αποστολής σημάτων: | DFB |
| Δέκτης: | Καρφίτσα | Λέξεις κλειδιά: | 2.5G BOSA T1310nm/1550nm, 2.5G BOSA 1310nm |
| Επισημαίνω: | Οπτικό υποσυγκρότημα DFB,RX1550nm οπτικό υποσυγκρότημα,2.5G BOSA |
||

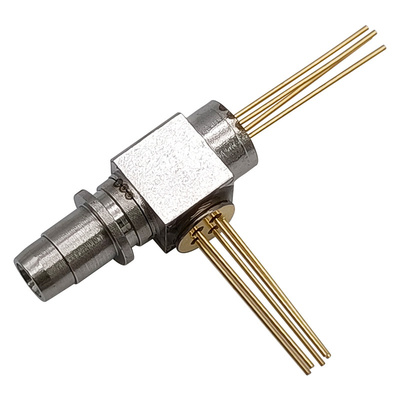

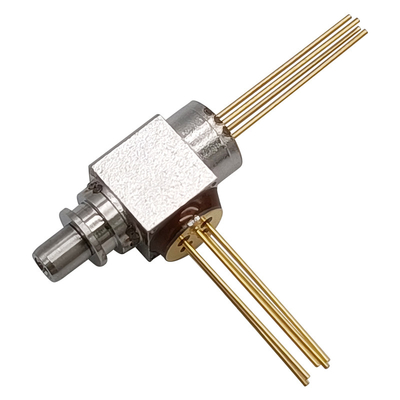

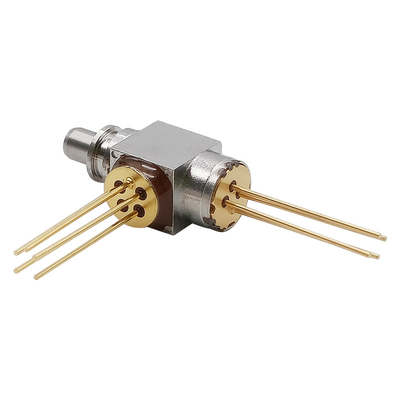

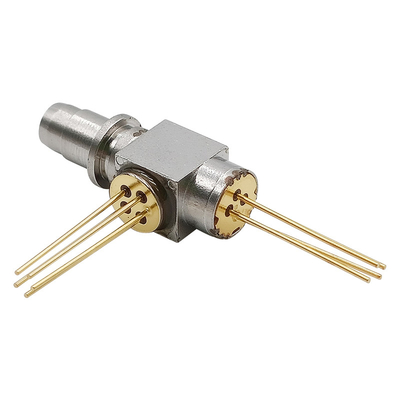

2.5G αμφίδρομο οπτικό WDM TX1310nm DFB/RX1550nm υποσυγκροτημάτων Sc ΚΑΡΦΙΤΣΏΝ BOSA LC
Περιγραφή
Το bosa-t1310dfb-r1550pin-2.5g-lc-REC του GIGAOPTO σχεδιάζεται την αμφίδρομη μετάδοση, που διαμορφώνεται για με WDM, τύπος λέιζερ DFB, ανιχνευτής 2.5GHz InGaAs. Η πλευρά συσκευών αποστολής σημάτων χρησιμοποιεί ένα λέιζερ 1310nm DFB. Η πλευρά δεκτών χρησιμοποιεί έναν ανιχνευτή ΚΑΡΦΙΤΣΏΝ 1550nm.
Απόλυτες μέγιστες εκτιμήσεις
| Παράμετρος | Σύμβολο | Ελάχιστος. | Μέγιστο. | Μονάδα | Όρος δοκιμής |
| Θερμοκρασία αποθήκευσης | Tst | -40 | +100 | ℃ | |
| Λειτουργούσα θερμοκρασία | Κορυφή | -25 | 85 | ℃ | |
| Θερμοκρασία/χρόνος συγκόλλησης | TS | - | 260/10 | ℃/S | |
| Αντίστροφη τάση (LD) | VR | - | 2 | Β | CW |
Οπτικά & ηλεκτρικά χαρακτηριστικά
| Παράμετρος | Σύμβολο | Ελάχιστος. | Τύπος. | Μέγιστο. | Μονάδα | Όρος δοκιμής |
| Συσκευή αποστολής σημάτων (Tc=25℃) | ||||||
| Ρεύμα κατώτατων ορίων | Ith | - | 10 | 15 | μΑ | CW |
| Λειτουργούσα τάση | Vf | - | 1.1 | - | Β | |
| Οπτική δύναμη παραγωγής | Pf | - | 2.5 | - | MW |
CW, TC=25℃, ΟΛΠ (ολοκληρωμένο λειτουργικό πρόγραμμα) = ith + 20mA |
| Κεντρικό μήκος κύματος | λc | 1290 | 1310 | 1330 | NM | CW |
| Φασματικό πλάτος | Δλ | - | - | 1.0 | NM | |
| Ελεγκτικό μερικό ρεύμα απαλλαγής | 0,1 | 1 | μΑ | |||
| Χρόνος ανόδου/πτώση | TR το /Tf | - | 0,3 | 0,7 | CP | |
| Τρίτη ενδοδιαμόρφωση διαταγής | -60 | dbc | ||||
| Δέκτης (Tc=25℃) | ||||||
| Μήκος κύματος ανίχνευσης | 1480 | 1600 | NM | |||
| Αξία ικανότητας | Γ | 0,75 | pF | |||
| Σκοτεινό ρεύμα | Ταυτότητα | 1 | NA | |||
| Τάση παροχής ηλεκτρικού ρεύματος | ICC | 3.3 | Β | |||
| Οπτική ευαισθησία | Sen | -29 | dBm | |||
| Δύναμη κορεσμού | Psat | 6 | dBm | |||
| Επιστροφής απώλεια | -45 | DB | ||||
| Κβαντική αποδοτικότητα | 0,85 | A/W | ||||
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
