Λεπτομέρειες:
|
| Όνομα προϊόντων: | 10G EPON ONU PR30 BOSA | LD/PT: | Dfb+apd-TIA |
|---|---|---|---|
| Απόσταση: | 20km | Ποσοστό στοιχείων: | Tx10G/Rx10G |
| Μήκος κύματος (NM): | 1270nm_Tx/1577nm_Rx | Λειτουργούντα Temp. (℃: | 0 -75℃/-40 - 85℃ |
| Δύναμη @25℃ παραγωγής: | >3.0mW | Ευαισθησία @25℃: | < -30dBm=""> |
| Λέξεις κλειδιά: | 10G EPON ONU, ΠΛΕΞΊΔΑ SC PR30 BOSA | ||
| Επισημαίνω: | APC οπτικό υποσυγκρότημα,Συμμετρικό οπτικό υποσυγκρότημα,Πλεξίδα Sc UPC |
||

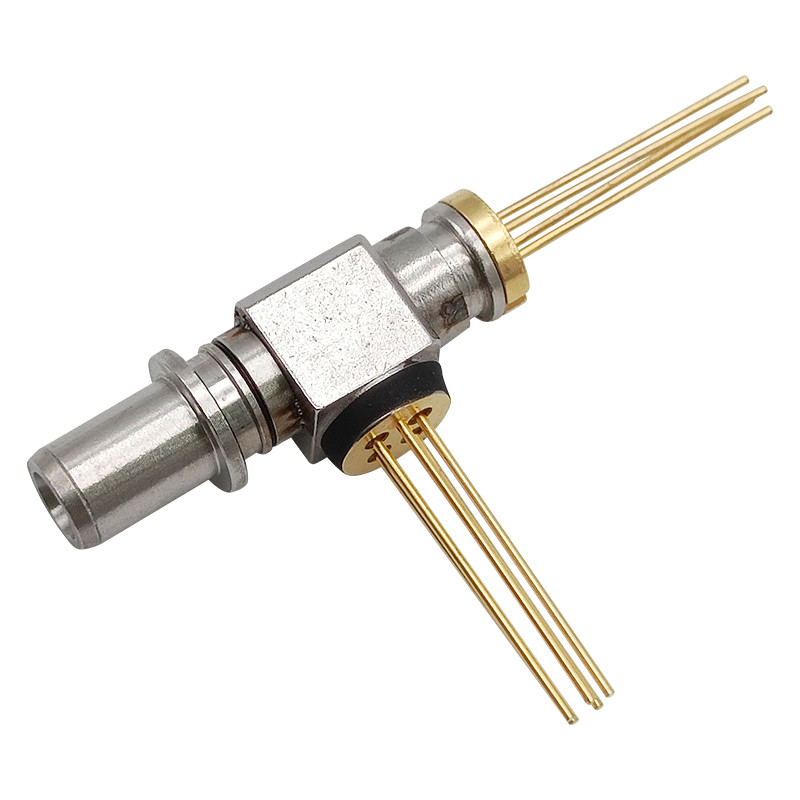

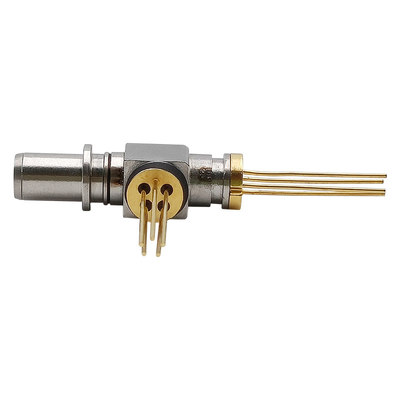

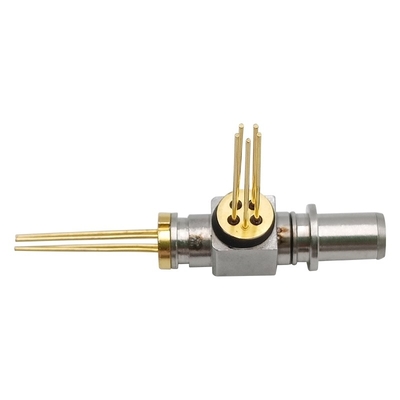

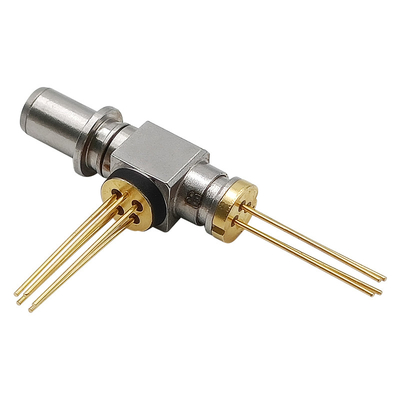

APC UPC Sc 10GEPON ONU BOSA PR30 συμμετρική πλεξίδα TX 1270nm DFB 10G RX 1577nm APD 10.3125G FTTH FTTX
Υιοθετήστε το σχέδιο συγκόλλησης λέιζερ
Σημείο για να δείξει την εφαρμογή
Υψηλή οπτική απομόνωση
Υψηλή ευαισθησία apd-TIA
Θερμοκρασία εργασίας: 0~75℃ ή -40~85℃
Βυσματωτό Sc BOSA
Απόλυτες μέγιστες εκτιμήσεις
| Στοιχείο | Σύμβολο | Μονάδα | Λ. | Max | Σημείωση |
| Θερμοκρασία αποθήκευσης | TSTG | ℃ | -40 | +85 | |
| Λειτουργούσα θερμοκρασία (περιβαλλοντική) | TOPR | ℃ | 0 | +75 | |
| Τάση ανεφοδιασμού | VCC | Β | -0.5 | 4.5 | |
| Θερμοκρασία συγκόλλησης μολύβδου (Max10 SEC) |
TS | ℃ | - | 260 | |
| Μπροστινό ρεύμα (LD) | IFLD | μΑ | - | 150 | |
| Αντίστροφη τάση (LD) | VRLD | Β | - | 2 | |
| Μπροστινό ρεύμα (MPD) | IFMPD | μΑ | - | 2 | |
| Αντίστροφη τάση (MPD) | VRMPD | Β | - | 20 | |
| Μπροστινό ρεύμα (PD) | IFPD | μΑ | - | 10 | |
| Αντίστροφη τάση (PD) | VRPD | Β | - | 20 |
Ηλεκτροοπτικά χαρακτηριστικά συσκευών αποστολής σημάτων (TC=25°C, CW)
| Στοιχείο | Σύμβολο | Όρος δοκιμής | Ελάχιστος. | Τύπος. | Μέγιστο. | Μονάδα |
| Ρεύμα κατώτατων ορίων | ITH | TC=25℃ | - | -- | 15 | μΑ |
| TC=0℃~75℃ | - | -- | 40 | |||
| Μπροστινή τάση | VF | PF=PF (λ.), TC =25℃ | - | - | 1.5 | Β |
| Οπτική δύναμη παραγωγής | Pf | Το CW, @ITH+20mA, 25℃, συστρέφει ελεύθερο | 3.0 | - | - | MW |
| Οπτική δύναμη παραγωγής | Pf | CW, @ITH+20mA, 0℃~75℃ | 1.8 | MW | ||
| Οπτική δύναμη παραγωγής | Pf | MW | ||||
| Κεντρικό μήκος κύματος | λC | CW, TC=0℃~75℃, TX 1270nm | 1260 | 1270 | 1280 | NM |
| Ρεύμα οργάνων ελέγχου | IM | CW, Pf=Ith+20mA, VRMPD=1.5V, Tc=25C, |
100 | - | 900 | UA |
| Λάθος καταδίωξης | ΔPf/Pf | 0℃~75℃, CW, Pf (Ith+20mA) @IM λαβή | -1.5 | - | +1.5 | DB |
Ηλεκτροοπτικά χαρακτηριστικά δεκτών (TC=25°C, Vcc=3.3V)
| Στοιχείο | Σύμβολο | Όρος δοκιμής | Ελάχιστος. | Τύπος. | Μέγιστο. | Μονάδα |
| Ρεύμα ανεφοδιασμού | ICC | - | - | - | μΑ | |
| Μήκος κύματος λειτουργίας | λ | RX: 1577nm | 1575 | 1577 | 1580 | NM |
| Δύναμη κορεσμού | PSAT | Tc=-0℃~75℃ (δοκιμή σε 10.3125Gbps PRBS31 ER=6dB ΤΖΙΤΖΙΦΑ<10e-3> |
-8 | - | - | dBm |
| Ευαισθησία | Sen | Tc=0℃~75℃ (δοκιμή σε 10.31252Gbps PRBS31 ER=6dB ΤΖΙΤΖΙΦΑ<10e-3> |
- | -30 | dBm | |
| Οπτική επιστροφής απώλεια | ORL | λ=1577nm | 20 | - | - | DB |
| Οπτική λογομαχία | XTALK | 1270nm/1577nm | 40 | - | DB |
Περίληψη διάστασης
