Λεπτομέρειες:
|
| Ποσοστό μεταφοράς δεδομένων: | 1.25Gb/s | μήκος κύματος: | TX1550nm/RX1310nm |
|---|---|---|---|
| Οπτικός συνδετήρας: | LC/SC δοχείο | Τύπος LD: | DFB |
| PD τύπος: | APD | Ευαισθησία: | <-31dbm> |
| Λέξεις κλειδιά: | 1.25Gbps WDM BOSA, 1.25G BOSA 1550nm | ||
| Επισημαίνω: | WDM οπτικό υποσυγκρότημα,Οπτικό υποσυγκρότημα BOSA,Υποσυγκρότημα APD |
||

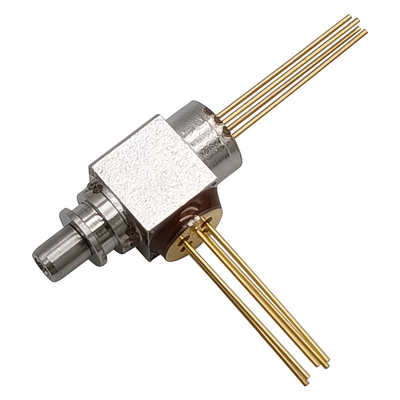

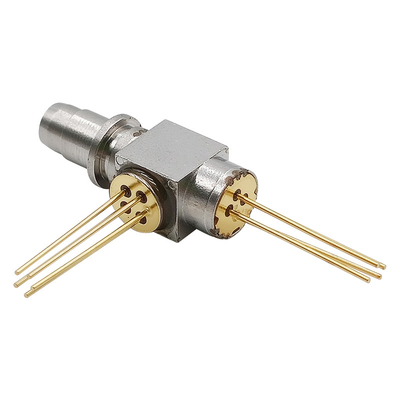

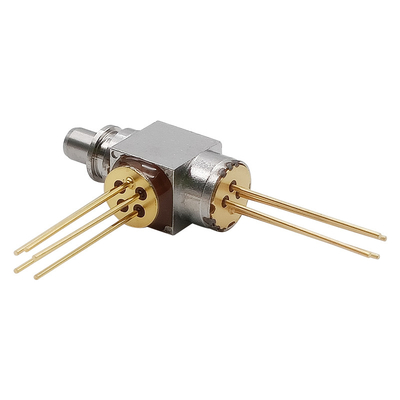

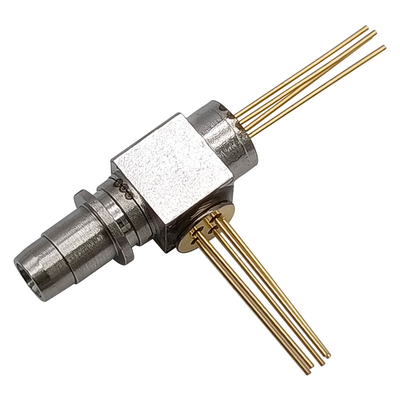

WDM TX1550nm DFB/RX1490nm APD LC 1.25Gbps BOSA αμφίδρομο οπτικό υποσυγκρότημα Sc
Περιγραφή
Το bosa-t1550dfb-r1490apd-1.25g-lc-REC του GIGAOPTO είναι ενσωματωμένο με στη συσκευή αποστολής σημάτων 1.25Gb/s 1550nm DFB και το δέκτη 1490nm APD μαζί με το συνδετήρα LC ή Sc.
Απόλυτες μέγιστες εκτιμήσεις (Tc=25℃)
| Παράμετρος | Σύμβολο | Ελάχιστος. | Μέγιστο. | Μονάδα |
| Αντίστροφη τάση (LD) | VRL | - | 2 | Β |
| Μπροστινό ρεύμα (LD) | ΕΑΝ Ι | - | 150 | μΑ |
| Αντίστροφη τάση φωτοδιόδων (MPD) | VRD | - | 20 | Β |
| Μπροστινό ρεύμα φωτοδιόδων (MPD) | IFD | - | 10 | μΑ |
| TIA που λειτουργεί την τάση | VCC | +3.0 | +3.6 | Β |
| Λειτουργούσα θερμοκρασία περίπτωσης | Κορυφή | -40 | +85 | ℃ |
| Θερμοκρασία αποθήκευσης | TSTG | -40 | +85 | ℃ |
| Θερμοκρασία συγκόλλησης μολύβδου (μέγιστο 10sec) | TS | - | 260 | ℃ |
| ESD | 500 | - | - | Β |
Οπτικά & ηλεκτρικά χαρακτηριστικά
| Παράμετρος | Σύμβολο | Ελάχιστος. | Τύπος. | Μέγιστο. | Μονάδα | Όρος δοκιμής |
| Συσκευή αποστολής σημάτων (Tc=25±3℃) | ||||||
| Ρεύμα κατώτατων ορίων | Ith | 3 | 8 | 15 | μΑ | CW, TC =25℃ |
| - | - | 40 | CW, TC = -40~85℃ | |||
| Οπτική δύναμη παραγωγής | Pf | 1.3 | - | 2.6 | MW | CW, Iop=Ith+20mA |
| Κεντρικό μήκος κύματος | λc | 1540 | 1550 | 1560 | NM |
CW, ΟΛΠ (ολοκληρωμένο λειτουργικό πρόγραμμα) =30mA Tc=-40℃~+85℃ |
| Λειτουργούσα τάση | Vf | - | 1.2 | 1.6 | Β | CW, Iop=Ith+20mA |
| Χρόνος ανόδου/πτώση | TR το /Tf | - | 150 | 300 | CP | Ib=Ith, 20%~80% |
| Πλάτος φάσματος (- 20dB) | Δλ | - | - | 1.0 | NM | ΟΛΠ (ολοκληρωμένο λειτουργικό πρόγραμμα) =30mA, CW |
| Ρεύμα οργάνων ελέγχου | Im | 100 | - | 1200 | μA | CW, Iop=Ith+20mA, VRD=1V |
| Δευτερεύουσα αναλογία καταστολής τρόπου | SMSR | 30 | 35 | - | DB | Iop= 30mA |
| Λάθος καταδίωξης (CW) | TE | -1.5 | - | 1.5 | DB |
APC, Tc=-40~+85℃, Montior το τρέχον hold@Iop =Ith+20mA |
| Δέκτης (Tc=25±3℃) | ||||||
| Τάση ανεφοδιασμού | VCC | 3.0 | 3.3 | 3.6 | Β | - |
| Ρεύμα ανεφοδιασμού | Icc | 10 | 20 | 32 | μΑ | - |
| Οπτικό μήκος κύματος | λ | 1470 | 1490 | 1510 | NM | - |
| Ευαισθησία | Sen. | - | - | -31 | dBm |
λ=1490nm, NRZ, 1.25Gbps, PRBS=2^7-1, ER=10dB, BER=10-10, VBR-3, CW |
| Δύναμη υπερφόρτωσης | POL | -7 | - | - | dBm | |
| Τάση διακοπής APD | Vbr | 30 | - | 55 | Β | Id=10uA, VCC ΜΑΚΡΙΑ |
| PD Responsivity | Ρ | 0,7 | - | - | A/W | CW, λ=1550nm |
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Σχέδιο περιλήψεων (μονάδα: χιλ.)
