Λεπτομέρειες:
|
| Όνομα προϊόντων: | 1.5G CATV BOSA | μήκος κύματος: | 1550nm_TX/1310nm_RX |
|---|---|---|---|
| Ποσοστό στοιχείων: | 1.5Gbps | Λειτουργούντα Temp. (℃): | 0 -75℃/-40 - 85℃ |
| Δύναμη παραγωγής: | 1 MW | Responsivity: | 0.8A/W |
| Επισημαίνω: | FC APC πλεξίδα,WDM APC πλεξίδα,1310nm APC Sc πλεξίδα |
||

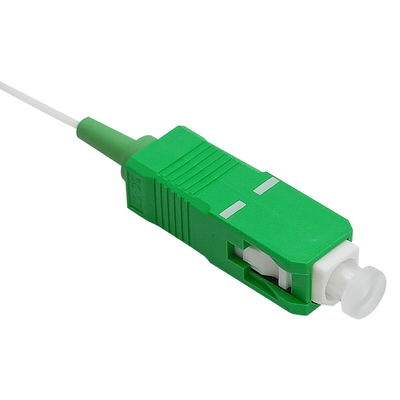

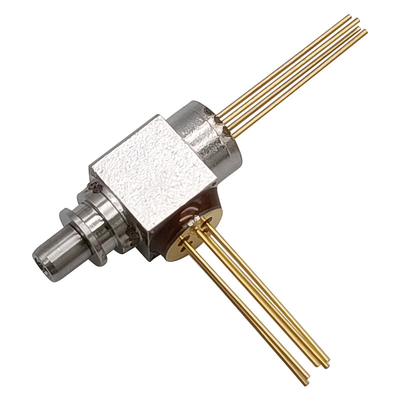

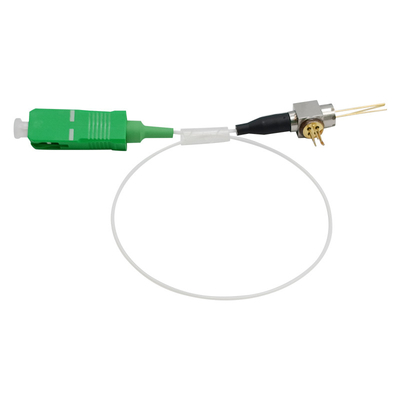

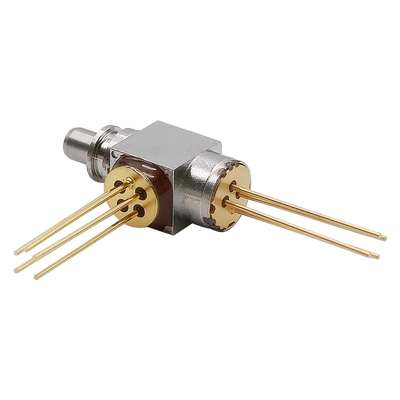

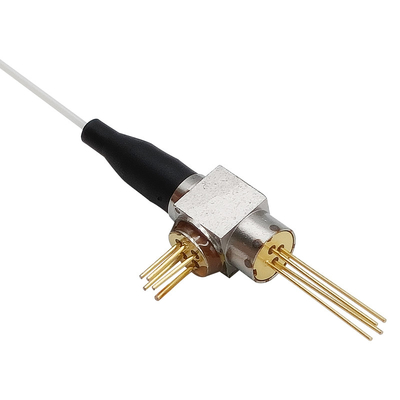

WDM BOSA LC 1.5G CATV APC Sc ST FC δοχείων πλεξίδα TX 1550nm RX 1310nm
Χαρακτηριστικά γνωρίσματα:
Εφαρμογές:
Απόλυτες μέγιστες εκτιμήσεις
| Παράμετρος | Σύμβολο | Εκτιμήσεις | Μονάδα |
| Θερμοκρασία αποθήκευσης | Tstg | -40~+85 | ℃ |
| Λειτουργούσα θερμοκρασία περίπτωσης | Κορυφή | -40~+85 | ℃ |
| Σχετική υγρασία λειτουργίας | 85 | % | |
| Μπροστινό ρεύμα (LD) | IFD | 150 | μΑ |
| PD οργάνων ελέγχου αντίστροφη τάση (LD) | VrL | 2 | Β |
| PD οργάνων ελέγχου αντίστροφη τάση (PD) | VrP | 20 | Β |
| PD οργάνων ελέγχου αντίστροφο ρεύμα (PD) | IrP | 2 | μΑ |
| PD διαβιβάζει το ρεύμα | IFD | 10 | μΑ |
| PD αντίστροφη τάση | Vpd | 50 | Β |
| Θερμοκρασία συγκόλλησης (<10s> | Stemp | 260 | ℃ |
Ηλεκτρικά και οπτικά χαρακτηριστικά – συσκευή αποστολής σημάτων
(If=Ith+20mA, Pf=1mW, SMF (9.5/125µm), Tc=+25+/-2°C, εκτός αν αναφέρεται διαφορετικά.)
| Παράμετρος | Σύμβολο | Όρος | Ελάχιστος. | Τύπος. | Μέγιστο. | Μονάδα |
| Ρεύμα κατώτατων ορίων | Ith | CW | — | 8 | 15 | μΑ |
| Δύναμη παραγωγής (μετά από συνδεμένος) | Pf | CW, If=Ith+20mA | 0,5 | 1 | 2 | MW |
| Λειτουργούσα τάση | Vf | CW, Tc=-40~+85℃ | — | — | 1.6 | Β |
| Αποδοτικότητα κλίσεων | SE | CW, μέσος όρος | 0,025 | 0,05 | 0,1 | mW/mA |
| Μέγιστο μήκος κύματος | λp | CW | 1530 | 1550 | 1570 | NM |
| Χρόνος ανόδου και πτώσης | TR, TF |
Ib=Ith, PL=1.5mW, 20~80% |
— | — | 0,15 | NS |
| Ρεύμα οργάνων ελέγχου (PD) | Im | CW, PL=1.5mW, VRD=1V | 100 | 200 | — | UA |
| Σκοτεινό ρεύμα (PD) | Ταυτότητα | VRD=5V | — | — | 10 | NA |
| Ικανότητα (PD) | CT | VRD=10V, f=1MHz | — | 10 | 20 | pF |
| Επανάληψη συνδετήρων | — | — | -1 | — | 1 | DB |
| Απομόνωση μήκους κύματος | — | — | 15 | — | — | DB |
|
Οπτική απομόνωση |
— | Ενιαίο στάδιο | 30 | — | — |
DB |
| — | Διπλό στάδιο | 40 | — | — |
Ηλεκτρικές/οπτικές προδιαγραφές – δέκτης
| Παράμετρος | Σύμβολο | Όρος δοκιμής | Ελάχιστος. | Τύπος. | Μέγιστο. | Μονάδα |
| Σειρά μήκους κύματος ανίχνευσης | λ | - | 1260 | 1575 | NM | |
| Ενεργός διάμετρος | DA | - | — | 75 | — | μm |
|
Responsivity |
Ρ |
VR= το -5V@1310nm | — | 0,80 | — | A/W |
| VR= το -5V@1550nm | — | 0,85 | — | A/W | ||
| Επιστροφής απώλεια | RL | — | -50 | — | DB | |
| Σκοτεινό ρεύμα | Ταυτότητα | VR = 5V | — | 0,1 | 1 | NA |
| Ικανότητα | CP | VR = 5V | — | 0,6 | 0,7 | pF |
| Εύρος ζώνης | Bw | VR=5V | 2 | — | — | Ghz |
Ανάθεση καρφιτσών
Διάσταση συσκευασίας
