Λεπτομέρειες:
|
| Αντίστροφη τάση: | <20V | Δύναμη εισαγωγής κορεσμού: | <10dBm |
|---|---|---|---|
| Ενεργός διάμετρος: | 75μm | Επιστροφής απώλεια: | <-50dB |
| Εύρος ζώνης: | >1.5GHz | Ικανότητα: | 0.6pF |
| Επισημαίνω: | 5G οπτικό υποσυγκρότημα,Οπτικό υποσυγκρότημα της TIA,3G πλεξίδα UPC |
||

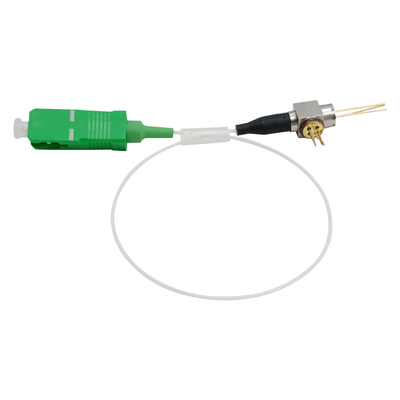

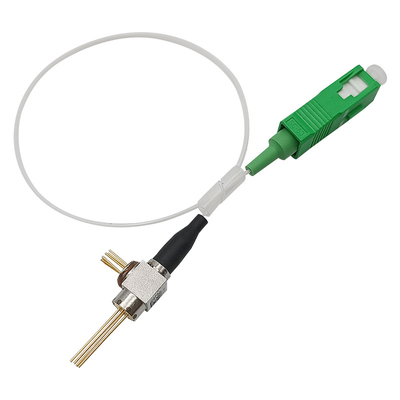

APC Sc ST UPC πλεξίδων FC 2G 3G 5G φωτοδίοδος χωρίς οπτικό υποσυγκρότημα ROSA CATV της TIA
Χαρακτηριστικά γνωρίσματα:
Περιγραφή:
Το ROSAs είναι ενότητες φωτοδιόδων ΚΑΡΦΙΤΣΏΝ InGaAs/InP που σχεδιάζονται για τα συστήματα επικοινωνιών οπτικών ινών. Αυτές οι ενότητες είναι με την πλεξίδα, και έχουν το υψηλό responsivity, τη υψηλή ταχύτητα και το χαμηλό σκοτεινό ρεύμα.

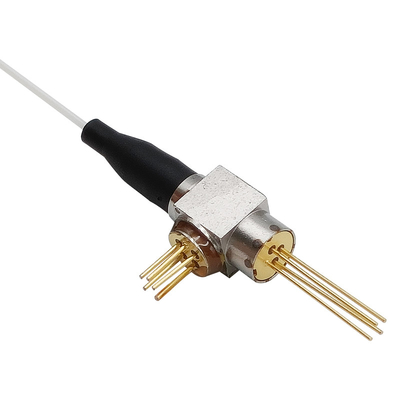

Μια φωτοδίοδος τοποθετείται σε μια χαμηλή ομοαξονική συσκευασία ικανότητας που ενσωματώνεται με σε μια ενιαία πλεξίδα ινών τρόπου.
Απόλυτες μέγιστες εκτιμήσεις:
| Παράμετρος | Σύμβολο | Ελάχιστος. | Μέγιστο. | Μονάδα |
| Θερμοκρασία αποθήκευσης | TST | -40 | 100 | ℃ |
| Λειτουργούσα θερμοκρασία | ΚΟΡΥΦΗ | -40 | 85 | ℃ |
| Αντίστροφη τάση | VR | - | 20 | Β |
| Δύναμη εισαγωγής κορεσμού | ΚΑΡΦΙΤΣΑ | - | 10 | dBm |
| Θερμοκρασία/χρόνος συγκόλλησης | Ts/t | - | 260/10 | °C/S |
Ηλεκτρικά και οπτικά χαρακτηριστικά:
(Vr=5V, Tc=+25°C, εκτός αν αναφέρεται διαφορετικά.)
| Παράμετρος | Σύμβολο | Όρος δοκιμής | Ελάχιστος. | Τύπος. | Μέγιστο. | Μονάδα |
| Σειρά μήκους κύματος ανίχνευσης | λ | - | 1100 | - | 1650 | NM |
| Ενεργός διάμετρος | DA | - | - | 75 | - | μm |
|
Responsivity |
Ρ |
VR= το -5V@1310nm | 0,80 | 0,85 | - | A/W |
| VR= το -5V@1550nm | 0,85 | 0,90 | - | A/W | ||
| Επιστροφής απώλεια | RL | - | - | - | -50 | DB |
| Σκοτεινό ρεύμα | Ταυτότητα | VR = 5V | - | 0,15 | 1 | NA |
| Ικανότητα | CP | VR = 5V | - | 0,6 | 0,7 | pF |
| Εύρος ζώνης | Bw | VR=5V | 1.5 | - | - | Ghz |
| IMD2 | ΕΑΥ (Επιτροπή Ανωτέρων Υπαλλήλων) | λ=1310nm | - | -75 | -70 |
dBc |
Ανάθεση καρφιτσών:
Διάσταση συσκευασίας πλεξίδων:
