Λεπτομέρειες:
|
| Όνομα προϊόντων: | 10G EML TOSA | Μήκος κύματος (NM): | 1550nm |
|---|---|---|---|
| Λειτουργούντα Temp. (℃): | 0 -75℃/-40 - 85℃ | Δύναμη @25℃ παραγωγής: | >3.2mW |
| Μπροστινό ρεύμα: | <125ma> | Λέξεις κλειδιά: | 10G 1550nm EML TOSA |
| Επισημαίνω: | 1550nm οπτικό υποσυγκρότημα,10G οπτικό υποσυγκρότημα,TOSA LC οπτικό |
||

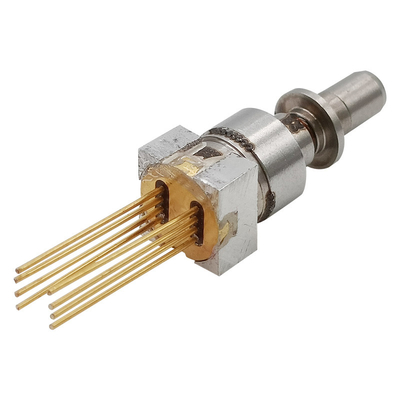

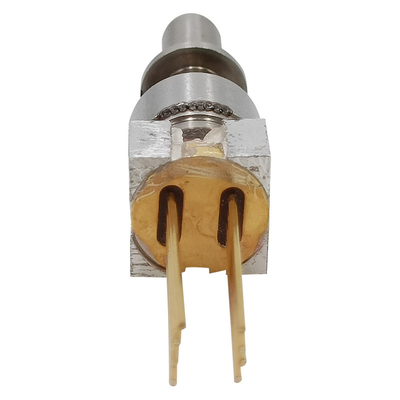

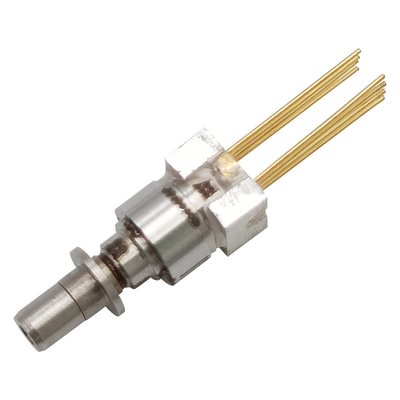

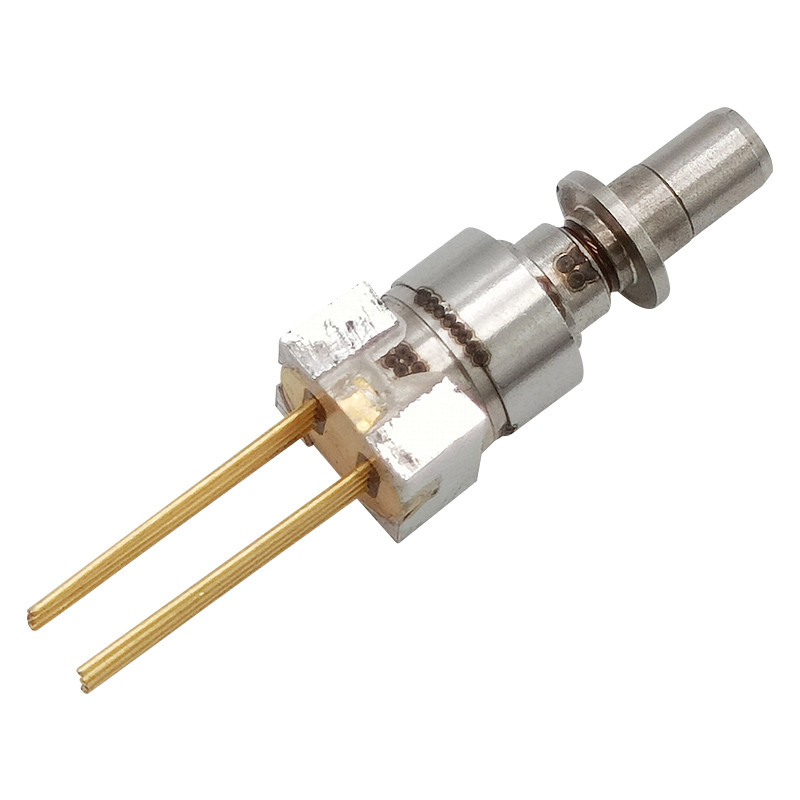

LC TOSA 1550nm EML 10G SONET SDH Datatelecom
Απόλυτες μέγιστες εκτιμήσεις
(Tc=25±3℃, εκτός αν αναφέρεται διαφορετικά)
| Παράμετρος | Σύμβολο | Ελάχιστος. | Τύπος | Μέγιστο. | Μονάδα |
| Θερμοκρασία αποθήκευσης | Tstg | -40 | - | 85 | ℃ |
| Λειτουργούσα θερμοκρασία περίπτωσης | Κορυφή | 0 | - | 70 | ℃ |
| Αντίστροφη τάση (LD) | VRL | - | - | 2 | Β |
| Αντίστροφη τάση διαμορφωτών | VMR | - | - | 5 | Β |
| Ο διαμορφωτής διαβιβάζει την τάση | VMF | - | - | 1 | Β |
| Αντίστροφη τάση φωτοδιόδων | VRPD | - | - | 20 | Β |
| Η φωτοδίοδος διαβιβάζει την τάση | VFPD | - | - | 0,8 | Β |
| Μπροστινό ρεύμα (LD) | IFL | - | - | 125 | μΑ |
| Μόλυβδος που συγκολλά (θερμοκρασία)/(χρόνος) | - | - | - | 260/10 | ℃/Sec |
| Θερμοηλεκτρικό πιό δροσερό ρεύμα | ITEC | - | - | 0,6 | Α |
| Θερμοηλεκτρική πιό δροσερή τάση | VTEC | - | - | 1 | Β |
| Τάση θερμικών αντιστάσεων | VTh | - | - | 5 | Β |
| Ρεύμα θερμικών αντιστάσεων | ITh | - | - | 2 | μΑ |
| (Θερμική αντίσταση) το Resistance@25 ℃ | RTh | - | 10 | - | KΩ |
| Σταθερά θερμικών αντιστάσεων Β | Β | 3800 | - | 4000 | Β |
| EA (EAM) προκατειλημμένη τάση κέντρο-σημείου | VEA | - | -0.8 | - | Β |
| (EAM) τάση διαμόρφωσης PP | Vp-π | - | 2.2 | - | Β |
Συσκευή αποστολής σημάτων
(Εκτός εάν ορίζεται αλλιώς, οι προδιαγραφές κατωτέρω καθορίζονται σε TC=25±3℃)
| Παράμετρος | Σύμβολο | Ελάχιστος. | Τύπος. | Μέγιστο. | Μονάδα | Σημείωση |
| Οπτική δύναμη παραγωγής | Pf | 3.2 | - | - | MW | CW, Iop= 70 μΑ, 50℃, Vea =0V |
| Ρεύμα κατώτατων ορίων | Ith | - | - | 30 | μΑ | CW |
| Κεντρικό μήκος κύματος | λc | 1530.8 | - | 1564.2 | NM | CW, 50℃, ΟΛΠ (ολοκληρωμένο λειτουργικό πρόγραμμα) =70 μΑ, |
| Πλάτος φάσματος (- 20dB) | △λ | - | - | 1.0 | NM | CW, ΟΛΠ (ολοκληρωμένο λειτουργικό πρόγραμμα) =70 μΑ |
| Δευτερεύουσα καταστολή τρόπου Αναλογία |
SMSR | 35 | - | - | DB | CW, ΟΛΠ (ολοκληρωμένο λειτουργικό πρόγραμμα) = 70mA |
| Λειτουργούσα τάση | Vop | - | 1.2 | 1.8 | Β | CW, Iop= 70mA, 50℃, Vea =0V |
| Ρεύμα οργάνων ελέγχου | Imon | 0,5 | - | 1.5 | μΑ | CW, Iop= 70mA, 50℃, Vea =0V |
| Σκοτεινό ρεύμα οργάνων ελέγχου | Ταυτότητα | - | - | 100 | NA | Vrd=5V |
| Λάθος καταδίωξης | TE | -1 | - | 1 | DB | 0℃/+25℃, +25℃/+70℃ |
Περίληψη συσκευασίας TOSA:
