Λεπτομέρειες:
|
| Μπροστινό ρεύμα (LD): | 150mA | Αντίστροφη τάση (LD): | 2V |
|---|---|---|---|
| Αντίστροφη τάση (PD): | 20V | Αντίστροφο ρεύμα (PD): | 2mA |
| Ρεύμα κατώτατων ορίων: | 8mA | Δύναμη συζεύξεων ινών: | 1.5mW |
| Επισημαίνω: | Οπτικό υποσυγκρότημα TOSA,LC οπτικό υποσυγκρότημα,10G οπτικό υποσυγκρότημα συσκευών αποστολής σημάτων |
||
LC TOSA 1310nm 1550nm FP DFB 1.25G 2.5G 3G 10G τηλεοπτικό SONET SDH Datatelecom
Περιγραφή:

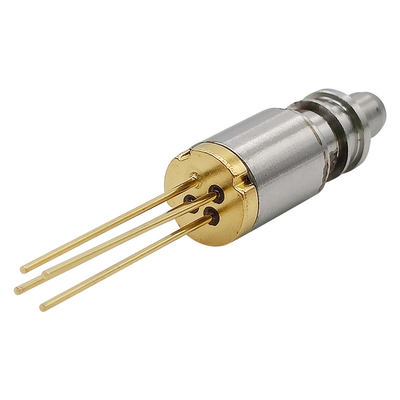

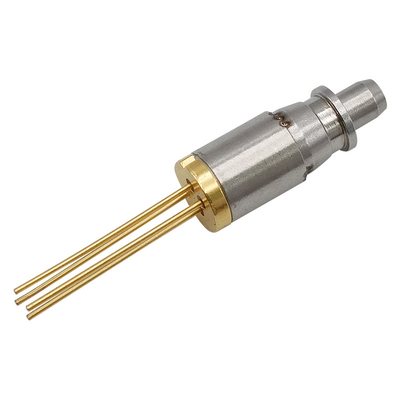

TOSA-1310-FP-3G-LC-10km οι σειρές είναι ενότητες διόδων λέιζερ mqw-DFB 1310nm InGaAsP/InP που σχεδιάζονται για τα συστήματα επικοινωνιών οπτικών ινών. Αυτές οι ενότητες είναι οπτικό υποσυγκρότημα συσκευών αποστολής σημάτων με το χαμηλό ρεύμα κατώτατων ορίων και η υψηλή επίδοση σε υψηλής θερμοκρασίας, ιδανικά κατάλληλος για συντομία φθάνει στις εφαρμογές των ποσοστών στοιχείων από 155M σε 2.5G.
Μια δίοδος λέιζερ τοποθετείται σε μια ομοαξονική συσκευασία Ǿ5.6mm που ενσωματώνεται με σε ένα όργανο ελέγχου InGaAs PD, ένας ενιαίος - ίνα-στέλεχος τρόπου και ένα διασπασμένο μανίκι για τον οπτικό συνδετήρα με ferrule Ǿ1.25mm. Και μπορούμε επίσης να παρέχουμε δύο τύπους συνδετήρων καλύψεων ίνα-στελεχών. Κάποια είναι κεραμική μονωμένη, άλλος δεν είναι μονωμένος. Εντούτοις, ο οπτικός συνδετήρας με Ǿ2.92mm είναι κεραμικός και η κάλυψη ίνα-στελεχών είναι μονωμένη.
Διαταγή των πληροφοριών:
| Αριθμός μερών. | Τύπος συνδετήρων | Τύπος καρφιτσών | Δύναμη | Ποσοστό στοιχείων | Μονωτής |
| Osml-TOSA21BD013 | 2 | LD-καρφίτσα-2 | 01 | 1.25G | Κανένας |
| Osml-TOSA22BD023G | 2 | LD-καρφίτσα-2 | 02 | 2.5G | Ενιαίο στάδιο |
*Note1: Για περισσότερους που διατάζουν τις πληροφορίες, παρακαλώ αναφέρετε την ονοματολογία και μας ελάτε σε επαφή με.
Απόλυτες μέγιστες εκτιμήσεις:
| Παράμετρος | Σύμβολο | Εκτιμήσεις | Μονάδα |
| Θερμοκρασία αποθήκευσης | Tstg | -40~+100 | ℃ |
| Λειτουργούσα θερμοκρασία περίπτωσης | Κορυφή | -40~+85 | ℃ |
| Μπροστινό ρεύμα (LD) | IFD | 150 | μΑ |
| Αντίστροφη τάση (LD) | VrL | 2 | Β |
| Αντίστροφη τάση (PD) | VrP | 20 | Β |
| Αντίστροφο ρεύμα (PD) | IrP | 2 | μΑ |
| Θερμοκρασία συγκόλλησης (<10s> | Stemp | 260 | ℃ |
*Note: Η υπέρβαση οποιασδήποτε από αυτές τις τιμές μπορεί να καταστρέψει τη συσκευή αμέσως.
Ηλεκτρικά και οπτικά χαρακτηριστικά:
(Pf=1mW, SMF (9.5/125µm), Tc=+25°C, εκτός αν αναφέρεται διαφορετικά.)
| Παράμετρος | Σύμβολο | Όρος | Ελάχιστος. | Τύπος. | Μέγιστο. | Μονάδα |
| Ρεύμα κατώτατων ορίων | Ith | CW | — | 8 | 15 | μΑ |
| Δύναμη συζεύξεων ινών | Pf | CW, If=Ith+20mA | 1 | 1.5 | 2.5 | MW |
| Λειτουργούσα τάση | Vf | CW, Tc=-40~+85℃ | — | 1.2 | 1.6 | Β |
| Αποδοτικότητα κλίσεων | SE | CW, μέσος όρος (Ith σε Ith+20mA) | 0,05 | 0,14 | mW/mA | |
|
Μέγιστο μήκος κύματος |
λp |
CW | 1290 | 1310 | 1330 | NM |
| CW, Tc=-40~+85°C | 1265 | 1355 | ||||
|
Δευτερεύουσα καταστολή τρόπου αναλογία |
SSR | CW, Tc=-40~+85°C | 35 | 40 | DB | |
| Χρόνος ανόδου | TR |
Ib=Ith, 20-80%, Tc=-40~+85°C |
— | 0,05 | NS | |
| Χρόνος πτώσης | TF |
Ib=Ith, 80-20%, Tc=-40~+85°C |
— | 0,15 | 0,05 | NS |
| Λάθος καταδίωξης | ΔPf |
Im λαβή (@Pf=0.16mW (25°C)) CW, Tc=-40~+85°C |
-1.5 | — | 1.5 | DB |
| Ρεύμα οργάνων ελέγχου | Im |
CW, VrP=5V, Tc=-40~+85°C |
100 | 500 | 900 | UA |
| Σκοτεινό ρεύμα οργάνων ελέγχου | Ταυτότητα | VrP=5V | — | — | 10 | NA |
| Ικανότητα οργάνων ελέγχου | Γ | VrP=5V, f=1MHz | — | 10 | 20 | pF |
| Επανάληψη συνδετήρων | — | -1 | — | 1 | DB | |
|
Οπτική απομόνωση |
— |
Ενιαίο στάδιο | 30 |
DB |
||
| Διπλό στάδιο | 40 |
Σειρά συσκευασίας TOSA:
Ανάθεση καρφιτσών:
