Λεπτομέρειες:
|
| μήκος κύματος: | 1270nm σε 1610nm | Λειτουργούσα τάση: | 1.2V |
|---|---|---|---|
| Λάθος καταδίωξης: | -1.5 ~ 1,5 DB | Ρεύμα κατώτατων ορίων: | 8mA |
| Δύναμη συζεύξεων ινών: | 1.5mW | Ρεύμα οργάνων ελέγχου: | 500uA |
| Επισημαίνω: | Οπτικό υποσυγκρότημα CWDM,Οπτικό υποσυγκρότημα TOSA,1270nm οπτικό υποσυγκρότημα |
||

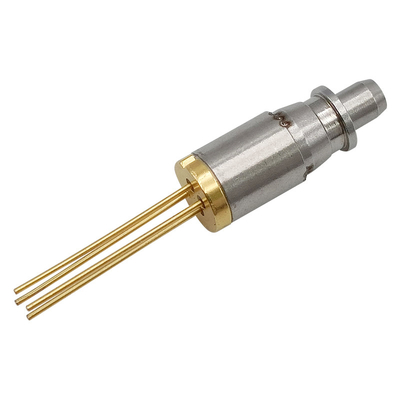

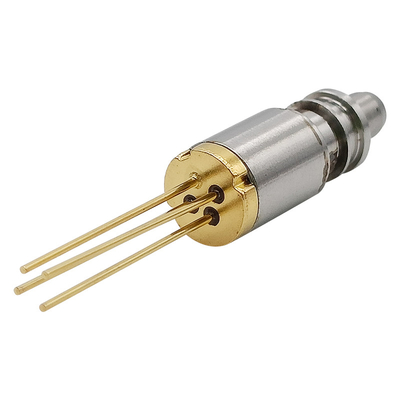

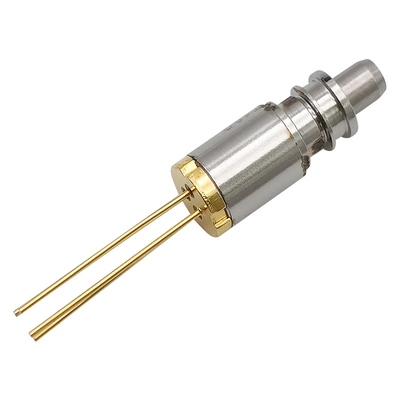

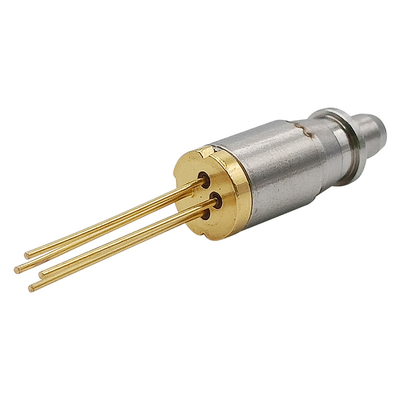

CWDM DFB LC TOSA 1.25G 2.5G 10G 1270nm σε 1610nm
Περιγραφή:
TOSA-Cxxxx-DFB-10G-LC οι σειρές είναι ενότητες διόδων λέιζερ mqw-DFB 1550nm InGaAsP/InP που σχεδιάζονται για τα συστήματα επικοινωνιών οπτικών ινών. Αυτές οι ενότητες είναι οπτικό υποσυγκρότημα συσκευών αποστολής σημάτων με το χαμηλό ρεύμα κατώτατων ορίων και η υψηλή επίδοση σε υψηλής θερμοκρασίας, ιδανικά κατάλληλος για συντομία φθάνει στις εφαρμογές, ποσοστά στοιχείων από 155M σε 2.5G με έναν μονωτή που ενσωματώνεται μέσα.
Μια δίοδος λέιζερ τοποθετείται σε μια ομοαξονική συσκευασία φ5.6mm που ενσωματώνεται με σε ένα όργανο ελέγχου InGaAs PD, ένας ενιαίος - ίνα-στέλεχος τρόπου και ένα διασπασμένο μανίκι για τον οπτικό συνδετήρα με ferrule φ1.25mm. Και μπορούμε επίσης να παρέχουμε δύο τύπους συνδετήρων καλύψεων ίνα-στελεχών.
Διαταγή των πληροφοριών: (Τυποποιημένη έκδοση *Note1)
| Αριθμός μερών. | Συνδετήρας Τύπος |
Ποσοστό στοιχείων | Τύπος καρφιτσών | Δύναμη | λ *Note2 (NM) |
Μονωτής |
| Gtt-TOSA21BD1533G2 | 2 | 1.25G | LD-καρφίτσα-2 | 15 | 1330 | Διπλό στάδιο |
| Gtt-TOSA22BD2544G | 2 | 2.5G | LD-καρφίτσα-2 | 25 | 1440 | Ενιαίο στάδιο |
| Gtt-TOSA22BD2555G2 | 2 | 2.5G | LD-καρφίτσα-2 | 25 | 1550 | Διπλό στάδιο |
| Gtt-TOSA22BD1561G | 2 | 2.5G | LD-καρφίτσα-2 | 15 | 1610 | Ενιαίο στάδιο |
*Note1: Για περισσότερους που διατάζουν τις πληροφορίες, παρακαλώ αναφέρετε τις πωλήσεις ονοματολογίας και επαφών OSM.
*Note2: Για το λεπτομερές μήκος κύματος CWDM, παρακαλώ αναφέρετε τον ακόλουθο πίνακα.
Απόλυτες μέγιστες εκτιμήσεις
| Παράμετρος | Σύμβολο | Εκτιμήσεις | Μονάδα |
| Θερμοκρασία αποθήκευσης | Tstg | -40~+85 | ℃ |
| Λειτουργούσα θερμοκρασία περίπτωσης | Κορυφή | 0~+70 | ℃ |
| Μπροστινό ρεύμα (LD) | IFD | 150 | μΑ |
| Αντίστροφη τάση (LD) | VrL | 2 | Β |
| Αντίστροφη τάση (PD) | VrP | 20 | Β |
| Αντίστροφο ρεύμα (PD) | IrP | 2 | μΑ |
| Θερμοκρασία συγκόλλησης (<10s> | Stemp | 260 | ℃ |
Ηλεκτρικά και οπτικά χαρακτηριστικά:
(Pf=1.5mW, SMF (9.5/125µm), Tc=+25°C, εκτός αν αναφέρεται διαφορετικά.)
| Παράμετρος | Σύμβολο | Όρος | Ελάχιστος. | Τύπος. | Μέγιστο. | Μονάδα |
| Ρεύμα κατώτατων ορίων | Ith | CW | — | 8 | 15 | μΑ |
| Δύναμη συζεύξεων ινών | Pf | CW, If=Ith+20mA | 1 | 1.5 | 2.5 | MW |
| Λειτουργούσα τάση | Vf | CW, Tc=0~+70 | — | 1.2 | 1.6 | Β |
| Αποδοτικότητα κλίσεων | SE | CW, μέσος όρος (Ith σε Ith+20mA) | 0,05 | 0,14 | mW/mA | |
| Μέγιστο μήκος κύματος | λp | CW | (*3) | NM | ||
|
Θερμοκρασία μήκους κύματος Coeff |
— | CW, Tc=0~+70°C | 0,1 | nm/℃ | ||
|
Δευτερεύουσα καταστολή τρόπου αναλογία |
SSR | CW, Tc=0~+70 | 35 | 40 | DB | |
| Χρόνος ανόδου | TR |
Ib=Ith, 20-80%, Tc=0~+70 |
— | 0,05 | NS | |
| Χρόνος πτώσης | TF |
Ib=Ith, 80-20%, Tc=-40~+85°C |
— | 0,15 | 0,05 | NS |
| Λάθος καταδίωξης | ΔPf |
Im λαβή (@Pf=0.16mW (25°C) CW, Tc=0~+70 |
-1.5 | — | 1.5 | DB |
| Ρεύμα οργάνων ελέγχου | Im |
CW, VrP=5V, Tc=0~+70 |
100 | 500 | 900 | UA |
| Σκοτεινό ρεύμα οργάνων ελέγχου | Ταυτότητα | VrP=5V | — | — | 10 | NA |
| Ικανότητα οργάνων ελέγχου | Γ | VrP=5V, f=1MHz | — | 10 | 20 | pF |
| Επανάληψη συνδετήρων | — | -1 | — | 1 | DB | |
|
Οπτική απομόνωση |
— | Ενιαίο στάδιο | 30 |
DB |
||
| — | Διπλό στάδιο | 40 | ||||
Σειρά συσκευασίας TOSA:
