Λεπτομέρειες:
|
| Όνομα προϊόντων: | 10G EPON ONU PX30 BOSA | LD/PT: | Dfb+apd-TIA |
|---|---|---|---|
| Απόσταση: | 20km | Ποσοστό στοιχείων: | Tx1.25G/Rx10G |
| Μήκος κύματος (NM): | 1310nm_Tx/1577nm_Rx | Λειτουργούντα Temp. (℃): | 0 -75℃/-40 - 85℃ |
| Δύναμη @25℃ παραγωγής: | >1.8mW | Ευαισθησία @25℃: | < -30dBm=""> |
| Λέξεις κλειδιά: | 10G EPON ONU, PX30 BOSA, ΠΛΕΞΊΔΑ SC | ||
| Επισημαίνω: | 10G EPON ONU,EPON ONU BOSA,10G APD |
||

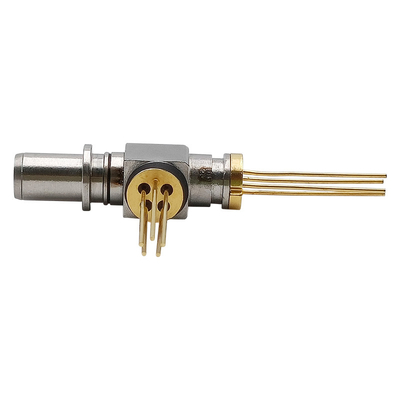

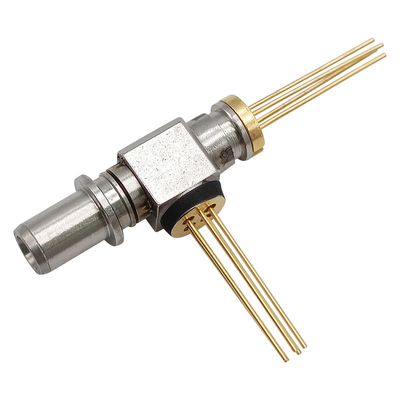

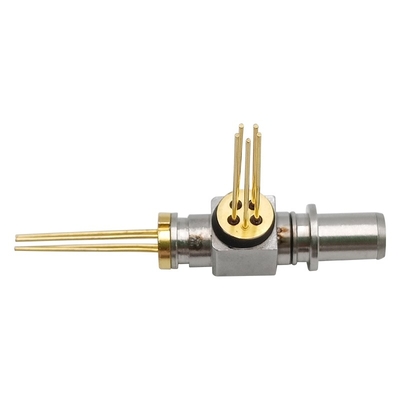

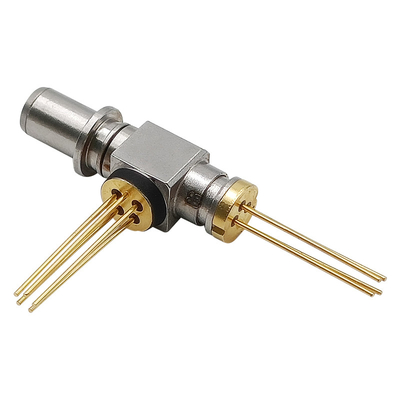

APC UPC Sc 10GEPON ONU BOSA PRX30 ασυμμετρική πλεξίδα TX 1310nm DFB 1.25G 1G RX 1577nm APD 10G 10.3125G FTTH FTTX
Υιοθετήστε το σχέδιο συγκόλλησης λέιζερ
Σημείο για να δείξει την εφαρμογή
Υψηλή οπτική απομόνωση
Υψηλή ευαισθησία apd-TIA
Θερμοκρασία εργασίας: 0~75℃ ή -40~85℃
Βυσματωτό Sc BOSA
Υποχωρητικός με GR - 468
Απόλυτες μέγιστες εκτιμήσεις:
| Στοιχείο | Σύμβολο | Μονάδα | Λ. | Max | Σημείωση |
| Θερμοκρασία αποθήκευσης | TSTG | ℃ | -40 | +85 | |
| Λειτουργούσα θερμοκρασία (περιβαλλοντική) | TOPR | ℃ | 0 | +75 | |
| Τάση ανεφοδιασμού | VCC | Β | -0.5 | 4.5 | |
| Θερμοκρασία συγκόλλησης μολύβδου (Max10 SEC) |
TS | ℃ | - | 260 | |
| Μπροστινό ρεύμα (LD) | IFLD | μΑ | - | 150 | |
| Αντίστροφη τάση (LD) | VRLD | Β | - | 2 | |
| Μπροστινό ρεύμα (MPD) | IFMPD | μΑ | - | 2 | |
| Αντίστροφη τάση (MPD) | VRMPD | Β | - | 20 | |
| Μπροστινό ρεύμα (PD) | IFPD | μΑ | - | 10 | |
| Αντίστροφη τάση (PD) | VRPD | Β | - | 20 |
Ηλεκτροοπτικά χαρακτηριστικά συσκευών αποστολής σημάτων (TC=25°C, CW)
| Στοιχείο | Σύμβολο | Όρος δοκιμής | Ελάχιστος. | Τύπος. | Μέγιστο. | Μονάδα |
| Ρεύμα κατώτατων ορίων | ITH | TC=25℃ | - | -- | 15 | μΑ |
| TC= 0~75℃, | - | -- | 40 | |||
| Μπροστινή τάση | VF | PF=PF (λ.), TC =25℃ | - | - | 1.5 | Β |
| Οπτική δύναμη παραγωγής | Pf | Το CW, @ITH+20mA, 25℃, συστρέφει ελεύθερο | 1.8 | - | - | MW |
| Οπτική δύναμη παραγωγής | Pf | CW, @ITH+20mA, 0~75℃, | 1.1 | MW | ||
| Οπτική δύναμη παραγωγής | Pf | ή σύμφωνα με τις ανάγκες πελατών | MW | |||
| Κεντρικό μήκος κύματος | λC | CW, TC=0~75℃, TX 1310nm | 1270 | 1310 | 1360 | NM |
| Ρεύμα οργάνων ελέγχου | IM | CW, Pf=Ith+20mA, VRMPD=1.5V, Tc=25C, |
100 | - | 900 | UA |
| Οπτική ανοχή επιστροφής απώλειας | ORLT | Δοκιμασμένος σε 1270nm or1310nm | - | - | 12 | DB |
| Λάθος καταδίωξης | ΔPf/Pf | 0~75℃, CW, Pf (Ith+20mA) @IM λαβή |
-1.5 | - | +1.5 | DB |
Ηλεκτροοπτικά χαρακτηριστικά δεκτών (TC=25°C, Vcc=3.3V)
| Στοιχείο | Σύμβολο | Όρος δοκιμής | Ελάχιστος. | Τύπος. | Μέγιστο. | Μονάδα |
| Ρεύμα ανεφοδιασμού | ICC | Σύμφωνα με στην επιλογή, η σειρά θα είναι διαφορετική | - | - | - | μΑ |
| Μήκος κύματος λειτουργίας | λ | RX: 1577nm | 1575 | 1577 | 1580 | NM |
| Δύναμη κορεσμού | PSAT | Tc=0~75℃, (δοκιμή σε 10.3125Gbps ΤΖΊΤΖΙΦΑ PRBS31 ER=6dB<10e-3> |
-8 | - | - | dBm |
| Ευαισθησία | Sen | Tc=0~75℃, (δοκιμή σε 10.31252Gbps PRBS31 ER=6dB ΤΖΙΤΖΙΦΑ<10e-3> |
- | -30 | dBm | |
| Οπτική επιστροφής απώλεια | ORL | λ=1577nm | 20 | - | - | DB |
| Οπτική λογομαχία | XTALK | 1270nm/1577nm ή 1310nm/1577nm |
40 | - | DB |
Περίληψη διάστασης
