Λεπτομέρειες:
|
| Όνομα προϊόντων: | XGPON ONU BOSA | Συσκευασία: | Dfb+apd-TIA |
|---|---|---|---|
| Απόσταση: | 20km | Ποσοστό στοιχείων: | Tx 2.5G/Rx10GG |
| Μήκος κύματος (NM): | TX1270nm/RX1577nm | Λειτουργούντα Temp. (℃): | 0- 75℃ |
| Δύναμη @25℃ παραγωγής: | >2.5mW | Ευαισθησία @25℃: | < -29=""> |
| Λέξεις κλειδιά: | XGPON ONU BOSA, DFB APD, APC Sc πλεξίδα | ||
| Επισημαίνω: | APC XGPON ONU,BOSA XGPON ONU,Πλεξίδα DFB UPC |
||
APC UPC Sc XGPON ONU BOSA N1 δοχείο TX 1270nm DFB 2.488G 2.5G 2G RX 1577nm APD 9.953G 10G FTTH FTTX πλεξίδων
Περιγραφή

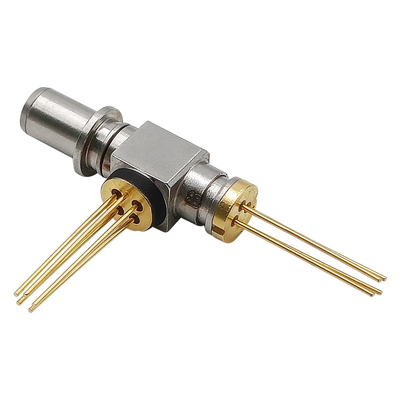

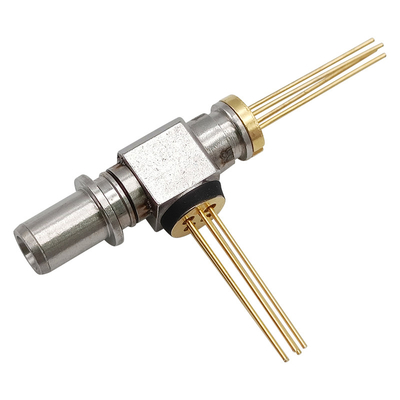

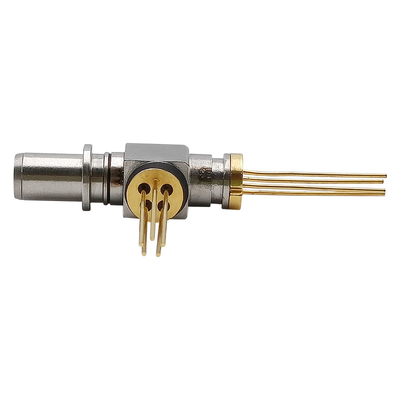

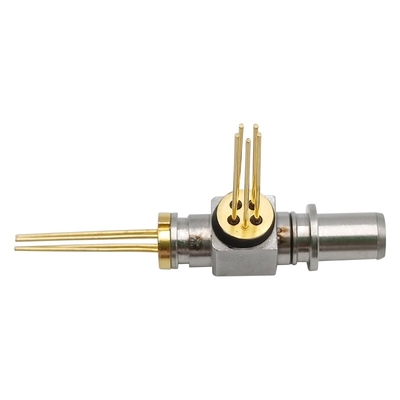

Αυτό το XGPON BOSA είναι ένα οπτικό υποσυγκρότημα υψηλής επίδοσης στην ενιαία ίνα με τη χρησιμοποίηση της συσκευής αποστολής σημάτων 1270nm και του δέκτη 1577nm.
Το τμήμα συσκευών αποστολής σημάτων χρησιμοποιεί μια πολλαπλάσια κβαντική καλά 1270nm DFB λειτουργία έκρηξη-τρόπου λέιζερ ενισχυτική. Το τμήμα δεκτών χρησιμοποιεί το -δοχείο α που χτίζεται σε ένα μακρύ τσιπ μήκους κύματος APD και έναν ενισχυτή δια-σύνθετης αντίστασης 10Gbps. Η υψηλές οπτικές απομόνωση και η αντανάκλαση ελεύθερες επιτυγχάνονται με τη χρησιμοποίηση του φίλτρου CWDM και του οπτικού μονωτή.
Απόλυτες μέγιστες εκτιμήσεις
| Στοιχείο | Μονάδα | Λ. | Max | Σημείωση |
| Μπροστινό ρεύμα για το LD | μΑ | -- | 120 | |
| Αντίστροφη τάση για το LD | Β | -- | 2 | |
| Μπροστινό ρεύμα για MPD | μΑ | -- | 2 | |
| Αντίστροφη τάση για MPD | Β | -- | 20 | |
| Αντίστροφη τάση APD | Β | -- | Vbr | |
| Τάση ανεφοδιασμού της TIA | Β | -0.4 | 4 | |
| Λειτουργούντα Temp | °C | -40 | 85 | |
| Θερμοκρασία αποθήκευσης | °C | -40 | 85 | |
| Σχετική υγρασία αποθήκευσης | % | -- | 85 | |
| Θερμοκρασία συγκόλλησης | °C | -- | 260 | (*1) |
| Κατώτατο όριο ESD | Β | 500 |
(*1): Για συγκόλληση από το σίδηρο και 10 δευτερόλεπτα στους μολύβδους
Ηλεκτροοπτικά χαρακτηριστικά συσκευών αποστολής σημάτων (TC=25°C, CW)
| Στοιχείο | Σύμβολο | Όρος δοκιμής | Ελάχιστος. | Τύπος. | Μέγιστο. | Μονάδα |
| Ποσοστό δυαδικών ψηφίων συσκευών αποστολής σημάτων | -40~85°C | -- | 2,488 | -- | GBP | |
| Ρεύμα κατώτατων ορίων | Ith | 25°C | -- | 8 | 15 | μΑ |
| Ith | -40~85°C | -- | -- | 50 | μΑ | |
| Οπτική δύναμη παραγωγής (*2) | Pf | 25°C, If=Ith+20mA | 2.5 | -- | -- | MW |
| Pf | 85°C, If=Ith+20mA | 1.5 | -- | -- | MW | |
| Αποδοτικότητα κλίσεων | SE | 25°C, If=Ith+20mA | 0,125 | -- | -- | MW |
| 85°C, If=Ith+20mA | 0,075 | -- | -- | MW | ||
| Μπροστινή τάση | Vf | If=Ith+20mA | -- | 1.1 | 1.8 | Β |
| Κεντρικό μήκος κύματος | lc | If=Ith+20mA, 25°C | 1260 | 1270 | 1280 | NM |
| Δευτερεύουσα αναλογία καταστολής τρόπου | SMSR | If=Ith+20mA, -40~85°C | 30 | -- | -- | DB |
| Ρεύμα οργάνων ελέγχου | Im | If=Ith+20mA | 100 | -- | 1200 | μΑ |
| Λάθος καταδίωξης (*3) | TE | Tc=-40~85°C | -1.5 | -- | 1.5 | DB |
(*2): Προωθημένος σε 9/125mm SMF
(*3): Κούτσουρο DPf =10x (Pf (TC) το /Pf (25°C)), Im λαβή (@Pf=2.5mW, 25°C)
Ηλεκτροοπτικά χαρακτηριστικά δεκτών (TC=25°C, Vcc=3.3V)
| Στοιχείο | Σύμβολο | Όρος δοκιμής | Ελάχιστος. | Τύπος. | Μέγιστο. | Μονάδα |
| Τάση ανεφοδιασμού | Vcc | Κανένα φορτίο | 3.0 | 3.3 | 3.6 | Β |
| Ρεύμα ανεφοδιασμού | Icc | Κανένα φορτίο | -- | -- | 50 | μΑ |
| Λειτουργούν μήκος κύματος | λ | 1575 | 1577 | 1580 | NM | |
| Ευαισθησία | Sen | 9.953Gbps, NRZ, PRBS23, ER=8.2dB, BER=10E-3 | -- | -- | -29.5 | dBm |
| Υπερφόρτωση | OL | -7.0 | -- | -- | dBm | |
| Τάση διακοπής | Vbr | Id=10mA | 22 | -- | 45 | Β |
| Οπτική επιστροφής απώλεια | RL | l=1270nm | 10 | -- | -- | DB |
| l=1577nm | 20 | -- | -- | DB | ||
| Οπτική λογομαχία | Χ-συζήτηση | -- | -45 | -40 | DB | |
| Οπτική απομόνωση από την εξωτερική πηγή | ISO | l=1260~1560nm | 35 | -- | -- | DB |
| l=1600~1675nm | 35 | -- | -- | DB |
Άλλα χαρακτηριστικά
| Παράμετρος | Σύμβολο | Ελάχιστος. | Τύπος. | Μέγιστο. | Μονάδα | Σημείωση |
| Διάμετρος τομέων τρόπου | 8 | 9 | 10 | χιλ. | ||
| Διάμετρος Gladding | 123 | 125 | 127 | χιλ. | ||
| Μακρο απώλεια κάμψεων ινών | 0,05 | DB | Ακτίνα 16mm | |||
| Οπτική απώλεια εισαγωγής συνδετήρων | -- | -- | 0,4 | DB | SC/APC συνδετήρας | |
| Κάμπτοντας ακτίνα ινών | 25 | -- | -- | χιλ. | ||
| Διάμετρος ινών | 0,8 | 0,9 | 1.0 | χιλ. | ||
| Μήκος ινών | 280 | -- | 340 | χιλ. | Λ | |
| Δύναμη τραβήγματος στη συνέλευση LD | 30 | -- | -- | Kgw | ||
| Δύναμη τραβήγματος στη συνέλευση APD | 15 | -- | -- | Kgw | ||
| Δύναμη κουράς στη X-$L*Y συγκόλληση | 30 | -- | -- | Kgw | ||
| Δύναμη έντασης στην πλεξίδα ινών | 5 | -- | -- | Ν |
(*4): Συμφωνία προσώπου τελών ινών συνδετήρων με ΕΠΙ-8497-1
Περίληψη διάστασης
Χαρακτηριστικά γνωρίσματα
Πρότυπα
Εφαρμογή
