Λεπτομέρειες:
|
| Όνομα προϊόντων: | GPON ONU BOSA | Συσκευασία: | Dfb+apd-TIA |
|---|---|---|---|
| Απόσταση: | 20km | Ποσοστό στοιχείων (GBP): | Tx 1.244Gbps/Rx2.488Gbps |
| Μήκος κύματος (NM): | TX1310nm/RX1490nm | Λειτουργούντα Temp. (℃): | 0- 75℃ το /-40 ~85℃ |
| Δύναμη @25℃ παραγωγής: | >1.8mW | Ευαισθησία @25℃: | < -31dBm=""> |
| Λέξεις κλειδιά: | GPON ONU BOSA, DFB APD, APC Sc πλεξίδα | ||
| Επισημαίνω: | APC UPC πλεξίδα,1.244G πλεξίδα UPC,1310nm GPON ONU |
||

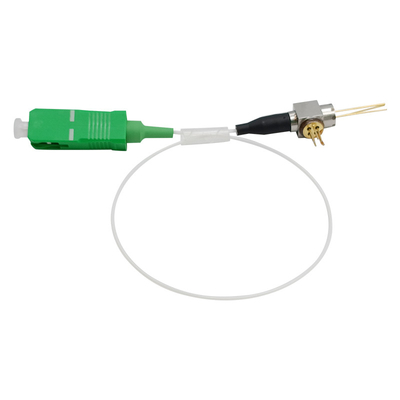

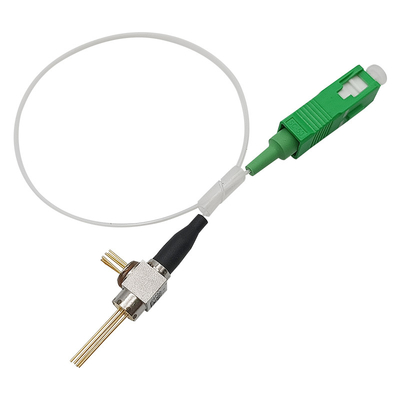

APC UPC Sc κατηγορίας B+ GPON ONU BOSA δοχείο TX 1310nm DFB 1.244G RX 1490nm APD 2.488G πλεξίδων για FTTH FTTX
Υιοθετήστε το σχέδιο συγκόλλησης λέιζερ
Σημείο για να δείξει την εφαρμογή
Υψηλή οπτική απομόνωση
Υψηλή ευαισθησία apd-TIA
Θερμοκρασία εργασίας: 0~75℃ ή -40~85℃

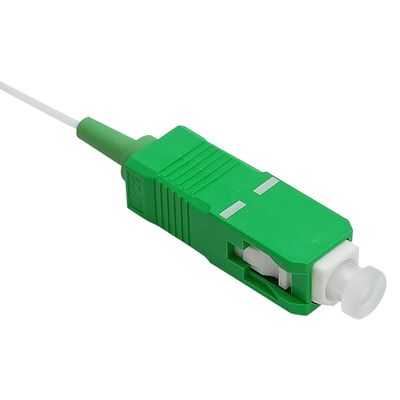

Βυσματωτό Sc BOSA
Υποχωρητικός με GR - 468
Περιγραφή

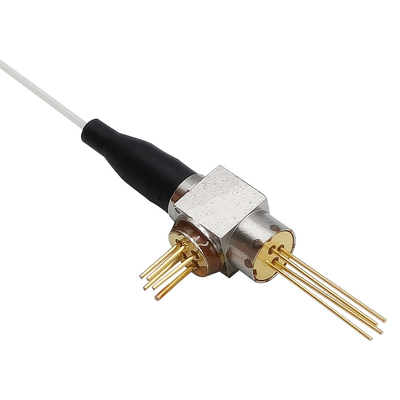

Το GPON ONU BOSA του Gigaopto με την πλεξίδα Sc είναι μια αμφίδρομη συσκευή πομποδεκτών κατάλληλη για την εφαρμογή GPON ONU. Η συσκευή αποτελείται από μια συσκευή αποστολής σημάτων, έναν δέκτη, WDM το φίλτρο και μια ενιαία πλεξίδα ινών τρόπου. Το τμήμα συσκευών αποστολής σημάτων χρησιμοποιεί το μη ψυχόμενο λέιζερ 1310nm DFB με μια φωτοδίοδο οργάνων ελέγχου, οι χρήσεις τμημάτων δεκτών ο δέκτης συνεχίζω-τρόπου APD 1490nm με την έξοχη TIA.
Απόλυτες μέγιστες εκτιμήσεις
| Στοιχείο | Σύμβολο | Μονάδα | Λ. | Max | Σημείωση |
| Λειτουργούσα θερμοκρασία περίπτωσης (περίπτωση) |
TOPR | ℃ | 0 | 75 | |
| Θερμοκρασία αποθήκευσης | TSTG | ℃ | -40 | 85 | |
| Αποθήκευση και λειτουργούσα υγρασία | % | 85 | |||
| Θερμοκρασία συγκόλλησης μολύβδου | TS | ℃ | 260 | ||
| Οπτική δύναμη παραγωγής | dBm | 5 | |||
| Μπροστινό ρεύμα (LD) | IFLD | μΑ | 150 | ||
| Αντίστροφη τάση (LD) | VRLD | Β | 2 | ||
| MPD διαβιβάζει το ρεύμα | IFMPD | μΑ | 2 | ||
| Αντίστροφη τάση MPD | VRMPD | Β | 20 |
Ηλεκτροοπτικά χαρακτηριστικά συσκευών αποστολής σημάτων (TC=25°C, CW)
| Στοιχείο | Σύμβολο | Όρος δοκιμής | Ελάχιστος. | Τύπος. | Μέγιστο. | Μονάδα |
| Ρεύμα κατώτατων ορίων | ITH | TC=25℃ | - | -- | 12 | μΑ |
| TC= 0 ~ 70℃ | - | -- | 40 | |||
| Μπροστινή τάση | VF | PF=PF (λ.), TC =25℃ | - | - | 1.9 | Β |
| Οπτική δύναμη παραγωγής (κατηγορία B+) | Pf | CW, @ITH+20mA, 25℃ | 1.8 | - | - | MW |
| Οπτική δύναμη παραγωγής (κατηγορία B+) | Pf | CW, @ITH+20mA, 0~75℃ | 1 | - | - | MW |
| Οπτική δύναμη παραγωγής (κατηγορία C+) | Pf | Το CW, @ITH+20mA, 25℃, συστρέφει ελεύθερο | 2.4 | - | - | MW |
| Οπτική δύναμη παραγωγής (κατηγορία C+) | Pf | CW, @ITH+20mA, 0~75℃ | 1.5 | MW | ||
| Οπτική δύναμη παραγωγής (κατηγορία C++) | Pf | Το CW, @ITH+20mA, 25℃, συστρέφει ελεύθερο | 3.0 | - | MW | |
| Οπτική παραγωγή powe ρ (κατηγορία C++) | Pf | CW, @ITH+20mA, 0~75℃ | 1.8 | MW | ||
| Κεντρικό μήκος κύματος | λC | CW, TC=0~75℃, TX 1490nm | 1470 | 1490 | 1510 | NM |
| Ρεύμα οργάνων ελέγχου | IM | CW, Pf=Ith+20mA | 100 | - | 900 | UA |
| Λάθος καταδίωξης | ΔPf/Pf | 0~75℃, CW, Pf (Ith+20mA) @IM λαβή | -1.5 | - | +1.5 | DB |
Ηλεκτροοπτικά χαρακτηριστικά δεκτών (TC=25°C, Vcc=3.3V)
| Στοιχείο | Σύμβολο | Όρος δοκιμής | Ελάχιστος. | Τύπος. | Μέγιστο. | Μονάδα |
| Ρεύμα ανεφοδιασμού | ICC | Η σειρά θα είναι διαφορετική σύμφωνα με στην επιλογή | - | - | - | μΑ |
| Μήκος κύματος λειτουργίας | λ | RX: 1310nm | 1290 | 1310 | 1330 | NM |
| Δύναμη καρφίτσα-TIA κορεσμού | PSAT | 1.25Gbps, PRBS23 BER=10-10, λ=1310nm |
- | - | - | dBm |
| Ευαισθησία | Sen | 1.25Gbps, PRBS23 BER=10-10, λ=1310nm |
- | -31 | dBm | |
| Οπτική επιστροφής απώλεια | ORL | -7 | - | - | DB | |
| Οπτική λογομαχία | XTALK | - | - | -45 | DB |
Περίληψη διάστασης
Χαρακτηριστικά γνωρίσματα
Εμπορικός: -5°C~70°C
Βιομηχανικός: -40°C~85°C
Εφαρμογή
Πρότυπα
