Λεπτομέρειες:
|
| Ποσοστό μεταφοράς δεδομένων: | 10Gb/s | Κεντρικό μήκος κύματος: | TX1550nm/RX1490nm |
|---|---|---|---|
| Τύπος συνδετήρων: | LC/SC δοχείο | Τύπος συσκευών αποστολής σημάτων: | EML |
| Τύπος δεκτών: | Καρφίτσα | Οπτική δύναμη παραγωγής: | >2.8mW |
| Ευαισθησία: | <-25> | Λέξεις κλειδιά: | 10Gbps BOSA T1550nm R1490nm, 10G BOSA EMLPIN |
| Επισημαίνω: | RX1490nm οπτικό υποσυγκρότημα,TX1550nm οπτικό υποσυγκρότημα,10G WDM |
||

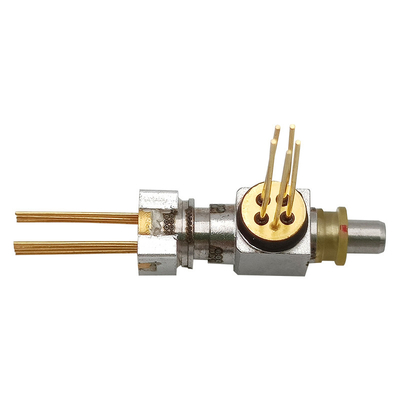

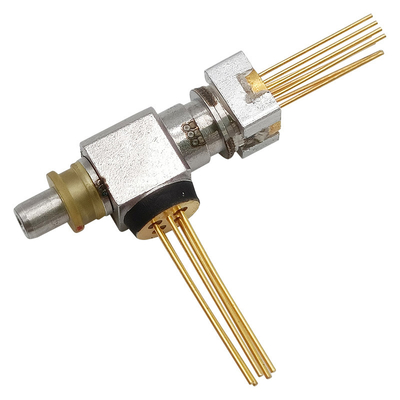

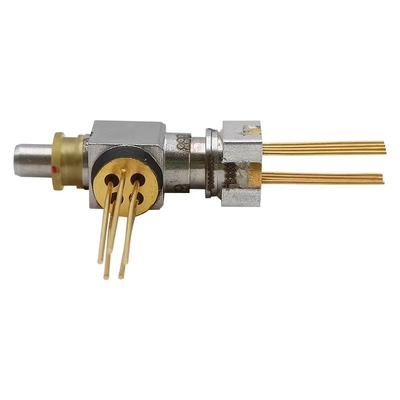

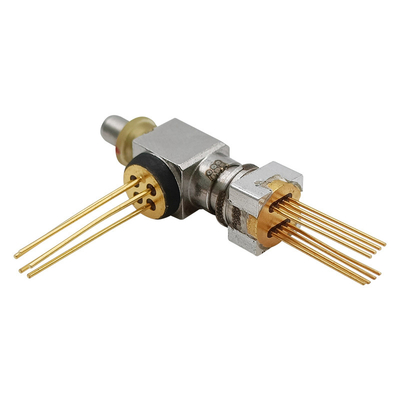

WDM BOSA TX1550nm EML/RX1490nm Sc 10Gbps LC ΚΑΡΦΏΝΕΙ το αμφίδρομο οπτικό υποσυγκρότημα
Περιγραφή
Το bosa-t1550eml-r1490pin-10g-lc-REC του GIGAOPTO σχεδιάζεται για τη μετάδοση στοιχείων, που υποστηρίζει το ποσοστό στοιχείων 10Gb/s. Η πλευρά συσκευών αποστολής σημάτων χρησιμοποιεί ένα λέιζερ 1550nm EML. Η πλευρά δεκτών χρησιμοποιεί μια ΚΑΡΦΊΤΣΑ 1490nm με τη TIA.
Απόλυτες μέγιστες εκτιμήσεις (Tc=25℃)
| Παράμετρος | Σύμβολο | Ελάχιστος. | Μέγιστο. | Μονάδα |
| Αντίστροφη τάση (LD) | VRL | - | 2 | Β |
| Μπροστινό ρεύμα (LD) | ΕΑΝ Ι | - | 150 | μΑ |
| Μπροστινό ρεύμα (MPD) | IFD | - | 10 | μΑ |
| Λειτουργούσα θερμοκρασία περίπτωσης | ΚΟΡΥΦΗ | 0 | 75 | ℃ |
| Θερμοκρασία αποθήκευσης | TSTG | -40 | +85 | ℃ |
| Θερμοκρασία συγκόλλησης μολύβδου (μέγιστο 10sec) | TS | - | 260 | ℃ |
| Ρεύμα NTC | INTC | 5 | Β | |
| Τάση NTC | VNTC | 2 | μΑ | |
| Ρεύμα TEC | ITEC | -0.96 | 0,96 | Α |
| Τάση TEC | VTEC | -1.29 | 1.29 | Β |
| Αντίσταση (τυποποιημένο 10KΩ@25℃) | Rth | 9.5 | 10.5 | KΩ |
| Β σταθερό Rth | Β | 3800 | 4000 | Κ |
Οπτικά & ηλεκτρικά χαρακτηριστικά
| Παράμετρος | Σύμβολο | Ελάχιστος. | Τύπος. | Μέγιστο. | Μονάδα | Όρος δοκιμής |
| Συσκευή αποστολής σημάτων (TC=25±3℃) | ||||||
| Ρεύμα κατώτατων ορίων | Ith | - | - | 20 | μΑ | CW |
| Καθορισμένη θερμοκρασία λέιζερ | Tld | 40 | 45 | 50 | ℃ | |
| Οπτική δύναμη παραγωγής | Pf | 2.8 | - | - | MW |
CW, Iop= 60 μΑ, Tld= 45℃, VEA=0V |
| Λειτουργούσα τάση | Vop | - | 1.2 | 1.6 | Β | CW, Iop=Ith+20mA |
| Κεντρικό μήκος κύματος | λc | 1470 | 1490 | 1510 | NM |
Iop= 60 μΑ, Tld= 45℃, VEA=0V |
| Ρεύμα οργάνων ελέγχου | Imon | 50 | - | 1500 | μA | Iop= 60 μΑ, Tld= 45℃ |
| SMSR | - | 35 | - | - | DB |
Iop= 60 μΑ, Tld= 45℃, VEA=0V |
| Λάθος καταδίωξης (CW) | TE | -1.0 | - | 1.0 | DB | 0℃/+45℃, +45℃/+75℃ |
| Δέκτης (TC=25±3℃) | ||||||
| Τάση ανεφοδιασμού | VCC | 2.97 | 3.3 | 3.6 | Β | |
| Τάση διακοπής | VBR | 27 | 33 | 45 | Β | Id=10μA, Vcc μακριά |
| Ρεύμα ανεφοδιασμού | Icc | - | 27 | 43 | μΑ | Συνεχές ρεύμα |
| Οπτικό μήκος κύματος | λ | 1470 | 1490 | 1510 | NM | |
| Ευαισθησία | Sen | - | - | -25.5 | dBm |
λ=1490nm, PRBS=2^31-1, BER=10-12, ER=10dB, @10Gbps |
| Δύναμη κορεσμού | Psat | -6 | - | - | dBm | |
| PD Responsivity | Ρ | 0,65 | - | - | A/W | λ=1490nm, CW |
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Πρότυπα
Σχέδιο περιλήψεων (μονάδα: χιλ.)
