Λεπτομέρειες:
|
| Ταχύτητα: | 10Gb/s | μήκος κύματος: | Tx1330nm/Rx1270nm |
|---|---|---|---|
| Διεπαφή: | LC/SC δοχείο | Τύπος λέιζερ: | DFB |
| PD τύπος: | Καρφίτσα | Ευαισθησία: | >-16dBm |
| Οπτική δύναμη παραγωγής: | 0,8 σε 1.6mW | Λέξεις κλειδιά: | 10G T1330nm R1270nm BOSA, ΚΑΡΦΊΤΣΑ DFB 1270nm |
| Επισημαίνω: | 10Gbps οπτικό υποσυγκρότημα,WDM οπτικό υποσυγκρότημα,Sc TX1330nm LC |
||

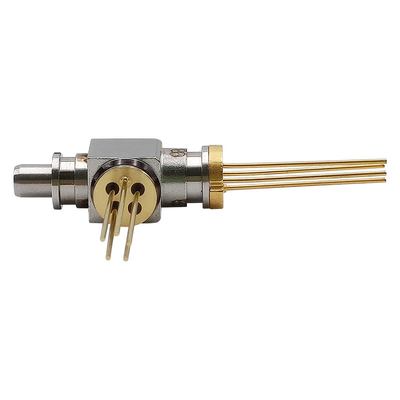

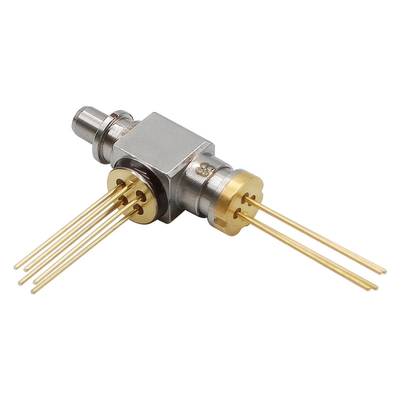

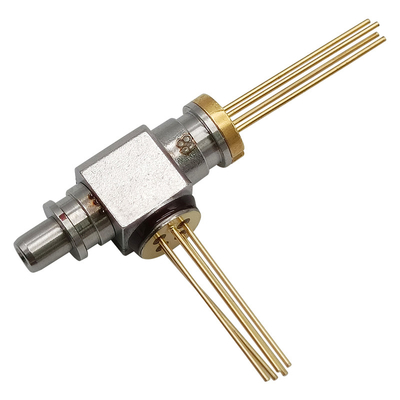

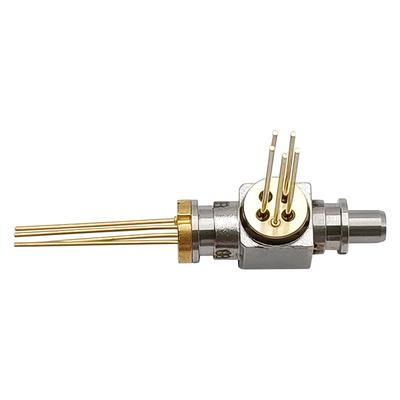

WDM TX1330nm DFB/RX1270nm BOSA 10Gbps αμφίδρομο οπτικό υποσυγκρότημα Sc ΚΑΡΦΙΤΣΏΝ LC
Περιγραφή
Το bosa-t1330dfb-r1270pin-10g-lc-REC του GIGAOPTO σχεδιάζεται για τη μετάδοση στοιχείων. Η πλευρά συσκευών αποστολής σημάτων χρησιμοποιεί ένα λέιζερ 1330nm DFB. Η πλευρά δεκτών χρησιμοποιεί μια ΚΑΡΦΊΤΣΑ 1270nm με τη TIA. Ένα WDM φίλτρο μπορεί να χωρίσει εισαγμένο το 1270nm ελαφρύ φως παραγωγής and1330 NM.
Απόλυτες μέγιστες εκτιμήσεις (Tc=25℃, εκτός αν αναφέρεται διαφορετικά)
| Παράμετρος | Σύμβολο | Ελάχιστος. | Μέγιστο. | Μονάδα |
| Αντίστροφη τάση (LD) | VRL | - | 2 | Β |
| Αντίστροφη τάση (MPD) | VRD | - | 15 | Β |
| Μπροστινό ρεύμα (MPD) | IFD | - | 2 | μΑ |
| TIA που λειτουργεί την τάση | VCC | 3.0 | 3.6 | Β |
| Λειτουργούσα θερμοκρασία περίπτωσης | Κορυφή | -40 | +85 | ℃ |
| Θερμοκρασία αποθήκευσης | TSTG | -40 | +85 | ℃ |
| Θερμοκρασία συγκόλλησης μολύβδου (μέγιστο 10sec) | TS | - | 260 | ℃ |
| Το LD -μπορεί να τραβήξει τη δύναμη | - | 30 | - | Kgf |
| PD -μπορεί να τραβήξει τη δύναμη | - | 15 | - | Kgf |
| Δύναμη κουράς | - | 30 | - | Kgf |
| ESD | 500 | - | - | - |
Οπτικά και ηλεκτρικά χαρακτηριστικά
| Παράμετρος | Σύμβολο | Ελάχιστος. | Τύπος. | Μέγιστο. | Μονάδα | Όρος δοκιμής |
| Συσκευή αποστολής σημάτων (TC=25±3℃) | ||||||
| Ρεύμα κατώτατων ορίων | Ith | - | 8 | 15 | μΑ | CW, TC =25℃ |
| - | - | 30 | CW, TC=85℃ | |||
| Οπτική δύναμη παραγωγής | Pf | 0,8 | - | 1.6 | MW | CW, Iop=35mA, Tc=25℃ |
| Λειτουργούσα τάση | Vop | - | 1.2 | 1.6 | Β | CW, Iop=Ith+20mA |
| Χρόνος ανόδου/πτώση | TR το /Tf | - | - | 120 | CP |
PF=5.0mW, Αναλογία >10dB εξάλειψης, 20%-80%, χωρίς φίλτρο |
| Κεντρικό μήκος κύματος | λ | 1320 | 1330 | 1340 | NM | Iop=30mA, Tc=25℃ |
| Πλάτος φάσματος (- 20dB) | Δλ | - | - | 1 | NM |
Iop= 30mA, TC=-40℃~85℃ |
| Ρεύμα οργάνων ελέγχου | Im | 100 | - | 1000 | μA | CW, Iop= 35mA |
| SMSR | - | 30 | 35 | - | DB |
Iop=30mA, TC=-40℃~85℃ |
| Σκοτεινό ρεύμα οργάνων ελέγχου | Ταυτότητα | - | - | 100 | NA | Vrd=5V |
| PD ικανότητα | Γ | - | 3 | 10 | pF | Vrd= το 5V@f =1MHz |
| Λάθος καταδίωξης (CW) | TE | -1.5 | - | 1.5 | DB |
CW, - 40℃/+85℃, Τρέχουσα λαβή Montior @ Iop=35mA |
| Δέκτης (TC=25±3℃) | ||||||
| Τάση ανεφοδιασμού | VCC | 3.0 | 3.3 | 3.6 | Β | CW |
| Ρεύμα ανεφοδιασμού | Icc | 15 | 27 | 39 | μΑ | Vcc=3.3V |
| Οπτικό μήκος κύματος | λ | 1250 | 1270 | 1290 | NM | CW |
| Ευαισθησία | Sen. | - | - | -16 | dBm |
λ=1270nm, PRBS=2^31-1, BER=10-12, ER=10dB, @10Gbps |
| Δύναμη κορεσμού | Psat | 0 | - | - | dBm | |
| PD Responsivity | Ρ | 0,7 | - | - | A/W | CW, λ=1270nm |
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Πρότυπα
Σχέδιο περιλήψεων (μονάδα: χιλ.)
