Λεπτομέρειες:
|
| Ποσοστό στοιχείων (GBP): | 10Gbps | μήκος κύματος: | TX1270nm/RX1330nm |
|---|---|---|---|
| Οπτικός συνδετήρας: | LC/SC | Τύπος συσκευών αποστολής σημάτων: | DFB |
| Τύπος δεκτών: | Καρφίτσα | Ευαισθησία: | <-16dbm> |
| Λέξεις κλειδιά: | 10G BOSA 1270nm, οπτικό υποσυγκρότημα Sc LC | ||
| Επισημαίνω: | LC οπτικό υποσυγκρότημα Sc,RX1330nm οπτικό υποσυγκρότημα,Κατευθυντικό οπτικό υποσυγκρότημα βισμουθίου |
||

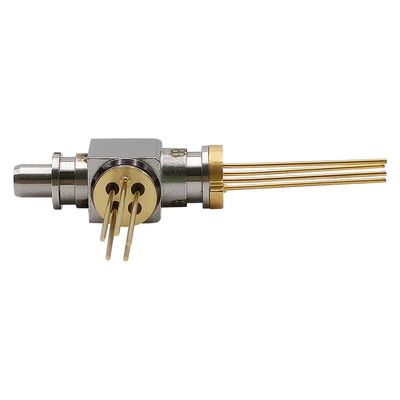

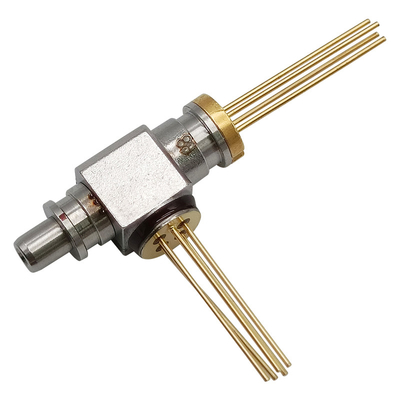

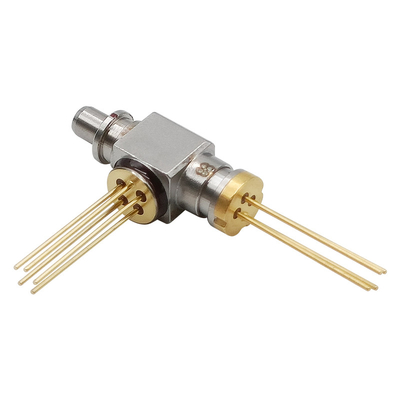

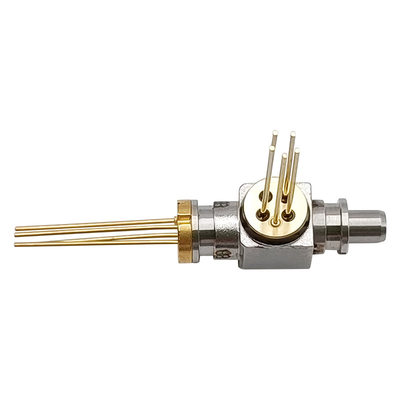

WDM BOSA TX1270nm DFB/RX1330nm Sc 10Gbps LC ΚΑΡΦΏΝΕΙ το αμφίδρομο οπτικό υποσυγκρότημα
Περιγραφή
Το bosa-t1270dfb-r1330pin-10g-lc-REC του GIGAOPTO σχεδιάζεται για τις τηλεπικοινωνίες, που υποστηρίζουν το ποσοστό στοιχείων μέχρι 10Gbp/s. Η πλευρά συσκευών αποστολής σημάτων χρησιμοποιεί ένα λέιζερ 1270nm DFB. Η πλευρά δεκτών χρησιμοποιεί μια ΚΑΡΦΊΤΣΑ 1330nm με τη TIA.
Απόλυτες μέγιστες εκτιμήσεις (Tc=25℃)
| Παράμετρος | Σύμβολο | Ελάχιστος. | Μέγιστο. | Μονάδα |
| Αντίστροφη τάση (LD) | VRL | - | 2 | Β |
| Μπροστινό ρεύμα (LD) | ΕΑΝ Ι | - | 120 | μΑ |
| Αντίστροφη τάση (MPD) | VRD | - | 15 | Β |
| Μπροστινό ρεύμα (MPD) | IFD | - | 2 | μΑ |
| TIA που λειτουργεί την τάση | VCC | +3.0 | +3.6 | Β |
| Λειτουργούσα θερμοκρασία περίπτωσης | TC | -40 | +85 | ℃ |
| Θερμοκρασία αποθήκευσης | TSTG | -40 | +85 | ℃ |
| Θερμοκρασία συγκόλλησης μολύβδου (μέγιστο 10sec) | TS | - | 260 | ℃ |
| Το LD -μπορεί να τραβήξει τη δύναμη | - | 30 | - | Kgf |
| PD -μπορεί να τραβήξει τη δύναμη | - | 15 | - | Kgf |
| Δύναμη κουράς | - | 30 | - | Kgf |
Οπτικά & ηλεκτρικά χαρακτηριστικά
| Παράμετρος | Σύμβολο | Ελάχιστος. | Τύπος. | Μέγιστο. | Μονάδα | Όρος δοκιμής |
| Συσκευή αποστολής σημάτων (TC=25±3℃) | ||||||
| Ρεύμα κατώτατων ορίων | Ith | - | 8 | 15 | μΑ | CW, TC =25℃ |
| - | 15 | 30 | CW, TC=85℃ | |||
| Οπτική δύναμη παραγωγής | Pf | 0,8 | - | 1.6 | MW | CW, Iop=35mA, Tc=25℃ |
| Λειτουργούσα τάση | Vf | - | 1.2 | 1.8 | Β | CW, Iop=35mA |
| Χρόνος ανόδου/πτώση | TR το /Tf | - | - | 120 | CP |
PF=5.0mW, εξάλειψη Αναλογία > 10dB, 20%-80%, χωρίς φίλτρο |
| Κεντρικό μήκος κύματος | λp | 1260 | 1270 | 1280 | NM | Iop=30mA, Tc=25℃ |
| Πλάτος φάσματος (RMS) | Δλ | - | - | 1 | NM | Iop= 30mA, TC=-40℃~85℃ |
| Ρεύμα οργάνων ελέγχου | Im | 100 | - | 1000 | μA | Vrd=5V |
| SMSR | - | 30 | 35 | - | DB | Iop=30mA, TC=-40℃~85℃ |
| PD ικανότητα | Γ | - | 3 | 10 | pF | Vrd= το 5V@f =1MHz |
| Λάθος καταδίωξης | TE | -1.5 | - | 1.5 | DB |
CW, - 40℃/+85℃, Τρέχουσα λαβή Montior @ Iop=35mA |
| Δέκτης (TC=25±3℃) | ||||||
| Τάση ανεφοδιασμού | VCC | 3.0 | 3.3 | 3.6 | Β | CW |
| Ρεύμα ανεφοδιασμού της TIA | Icc | 15 | 27 | 39 | μΑ | Vcc=3.3V |
| Οπτικό μήκος κύματος | λ | 1310 | 1330 | 1350 | NM | CW |
| Ευαισθησία | Sen. | - | - | -16 | dBm |
λ=1330nm, PRBS=2^31-1, BER=10-12, ER=10dB, @10Gbps |
| Δύναμη κορεσμού | Psat | 0 | - | - | dBm | |
| PD Responsivity | Ρ | 0,7 | - | - | A/W | CW, λ=1330nm |
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Πρότυπα
Σχέδιο περιλήψεων (μονάδα: χιλ.)
