Λεπτομέρειες:
|
| Όνομα προϊόντων: | Mikrotik GPON SFP | Χαρακτηριστικά γνωρίσματα: | GPON ONU B+ |
|---|---|---|---|
| Συνδετήρας: | SC UPC | Λεπτομέρειες: | 1310nm 1.244G_TX το /1490nm 2.488G_RX |
| Εφαρμογή: | Δίκτυα Mikrotik GPON | Λέξεις κλειδιά: | S-GPON-ONU, SFPONU |
| Επισημαίνω: | B+ πομποδέκτης SFPONU,Δίκτυα SFPONU Mikrotik GPON,Πομποδέκτης s-gpon-ONU GPON SFP |
||

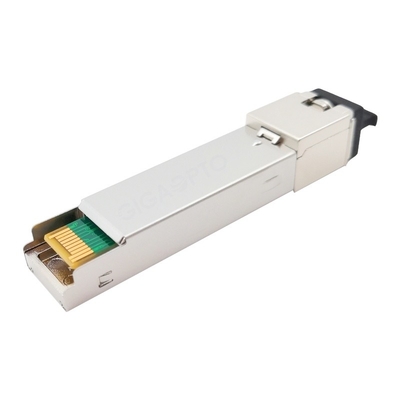

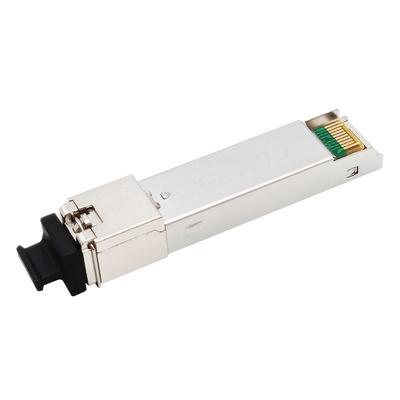

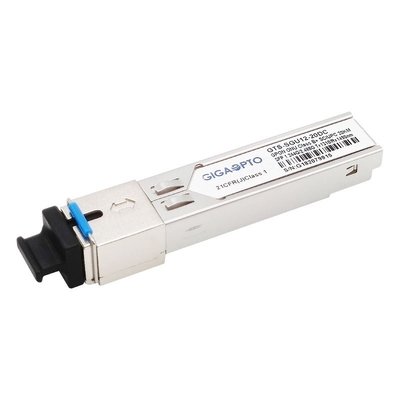

Συμβατός GPON SFP ONU B+ πομποδέκτης Mikrotik s-gpon-ONU (SFPONU 1310nm_TX/1490nm_RX, Sc UPC, 20χλμ DDM)
Περιγραφή του συμβατού SFPONU πομποδέκτη Mikrotik s-gpon-ONU
Αυτός ο συμβατός SFPONU πομποδέκτης Mikrotik s-gpon-ONU σχεδιάζεται για τις εφαρμογές χαμηλότερου κόστους P2MP FTTx. Μπορεί πλήρως να υποστηρίξει την εφαρμογή κατηγορίας B+ ODN που διευκρινίζεται από τα πρότυπα και το ITU-τ G.984.2 amendent-2006 ITU-τ G.984.2.
Το τμήμα συσκευών αποστολής σημάτων χρησιμοποιεί μια δίοδο λέιζερ DFB και είναι πλήρως υποχωρητικό με την κατηγορία 1 IEC60825 και CDRH ασφάλεια ματιών. Περιέχει APC τις λειτουργίες, ένα κύκλωμα αποζημιώσεων θερμοκρασίας για να εξασφαλίσει συμμόρφωση με την απαίτηση G.984.2 στη λειτουργούσα θερμοκρασία, τις εισαγωγές στοιχείων και το εναλλασσόμενο ρεύμα ή το κύκλωμα ΣΥΝΕΧΏΝ συζεύξεων.
Το τμήμα δεκτών χρησιμοποιεί την ερμητική συσκευασμένη apd-TIA (APD με τον ενισχυτή δια-σύνθετης αντίστασης) και έναν ενισχυτή περιορισμού. Το APD μετατρέπει την οπτική ισχύ ηλεκτρικό σε τρέχοντα και το ρεύμα μετασχηματίζεται στην τάση από τον ενισχυτή δια-σύνθετης αντίστασης. Τα διαφορικά σήματα ΣΤΟΙΧΕΙΩΝ και στοιχείων ΣΤΟΙΧΕΙΩΝ CML παράγονται από τον ενισχυτή περιορισμού. Η apd-TIA είναι εναλλασσόμενο ρεύμα που συνδέεται με τον ενισχυτή περιορισμού μέσω ενός χαμηλής διέλευσης φίλτρου.
Αυτός ο συμβατός SFPONU πομποδέκτης Mikrotik είναι προγραμματισμένος και δοκιμασμένος σε τον σκοπεύει την εφαρμογή με την ίδια λειτουργία στον αρχικό πομποδέκτη Mikrotik s-gpon-ONU.
Προδιαγραφή του συμβατού SFPONU πομποδέκτη Mikrotik s-gpon-ONU
| Συμβατό εμπορικό σήμα | Mikrotik | Συμβατό P/N | S-gpon-ONU |
| Τύπος προϊόντων | GPON ONU SFP (SFPONU) | Κατηγορία | Κατηγορία B+ |
| Τύπος συνδετήρων | SC UPC | Μήκος συνδέσεων καλωδίων | 20km |
| DOM/DDM | Υποστήριξη | Τύπος καλωδίων | G.652 single-mode ίνα |
| Λειτουργούσα θερμοκρασία | COM. /IND. | Βάρος μονάδων | 25gram |
| Ποσοστό δυαδικών ψηφίων (TX) | 1.244Gbps | Ποσοστό δυαδικών ψηφίων (RX) | 2.488Gbps |
| Μήκος κύματος (TX) | 1310nm | Μήκος κύματος (RX) | 1490nm |
| Κατανάλωση ισχύος | <1> | Ρεύμα ανεφοδιασμού | 300mA |
| Μέρος συσκευών αποστολής σημάτων | Λέιζερ DFB | Μέρος δεκτών | Φωτοανιχνευτής APD |
| TX μέση δύναμη | +0.5~+5.0dBm | RX ευαισθησία | < -28=""> |
| Αναλογία εξάλειψης | >10dB | Κορεσμός | >-8dBm |
| Πρωτόκολλα | MSA υποχωρητικό, ITU-τ 984,2 | ||
Διαταγή των πληροφοριών του συμβατού SFPONU πομποδέκτη Mikrotik s-gpon-ONU
| Πομποδέκτης Mikrotik SFPONU SMF προδιαγραφών | |||||
| Συσκευασία | TX τρόπος έκρηξης | LOS/SD | Θερμοκρασία | Κατηγορία | DDM |
| SFP | Το χαμηλό επίπεδο επιτρέπει TX | RX_SD | -5~70 | B+ | Υ |
| SFP | Το χαμηλό επίπεδο επιτρέπει TX | RX_SD | -40~85 | B+ | Υ |
| SFP | Το υψηλό επίπεδο επιτρέπει TX | RX_SD | -5~70 | B+ | Υ |
| SFP | Το υψηλό επίπεδο επιτρέπει TX | RX_SD | -40~85 | B+ | Υ |
| SFP | Το χαμηλό επίπεδο επιτρέπει TX | RX_LOS | -5~70 | B+ | Υ |
| SFP | Το χαμηλό επίπεδο επιτρέπει TX | RX_LOS | -40~85 | B+ | Υ |
| SFP | Το υψηλό επίπεδο επιτρέπει TX | RX_LOS | -5~70 | B+ | Υ |
| SFP | Το υψηλό επίπεδο επιτρέπει TX | RX_LOS | -40~85 | B+ | Υ |
Χαρακτηριστικά γνωρίσματα του συμβατού SFPONU πομποδέκτη Mikrotik s-gpon-ONU
Εφαρμογή του συμβατού SFPONU πομποδέκτη Mikrotik s-gpon-ONU
Μηχανική περίληψη του συμβατού SFPONU πομποδέκτη Mikrotik s-gpon-ONU
Οι διαστάσεις είναι στα χιλιοστόμετρα. Όλες οι διαστάσεις είναι ±0.1mm εκτός αν ορίζεται διαφορετικά. (Μονάδα: χιλ.)
