DOM ενοτήτων πομποδεκτών κατηγορίας C+++ Δ 9dBm GPON SFP GPON OLT

Δύναμη 9 κατηγορίας C+++/Δ TX GPON OLT SFPενότηταπομποδεκτώνdBm

Περιγραφή

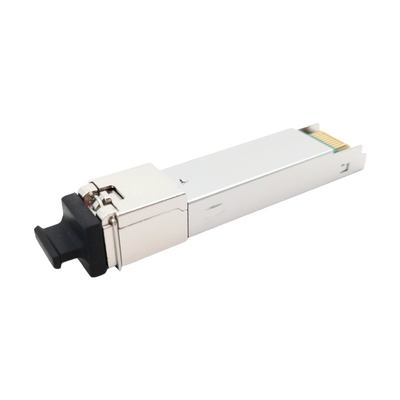

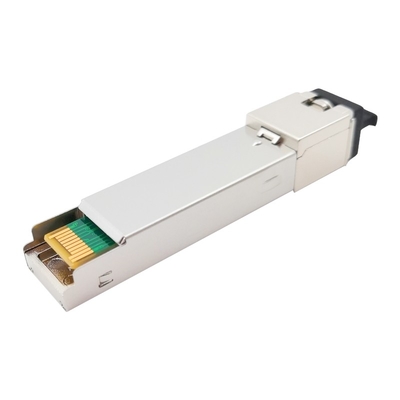

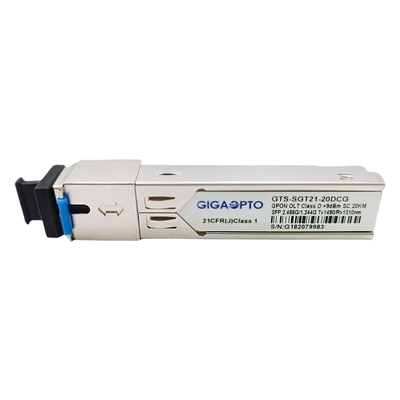

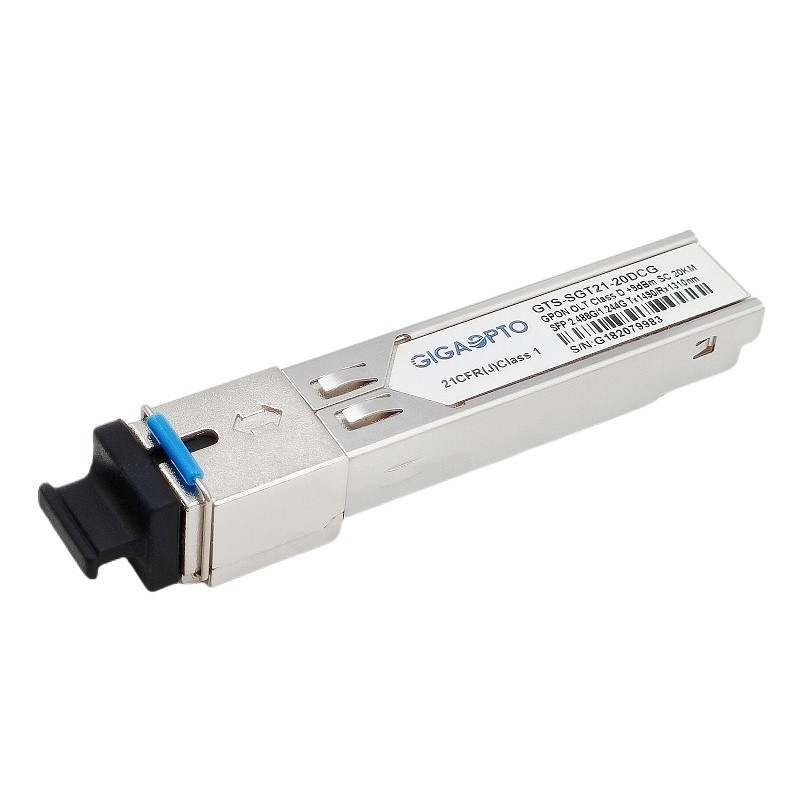

Το gts-sgt21-20DCG του GIGAOPTO είναι μια ενότητα πομποδεκτών υψηλής επίδοσης για τις ενιαίες επικοινωνίες ινών που χρησιμοποιούν μια συσκευή αποστολής σημάτων συνεχής-τρόπου 1490nm και έναν δέκτη έκρηξη-τρόπου 1310nm. Έχει ως σκοπό να καλύψει τις απαιτήσεις κατηγορίας C+++ ITU G.984.2 (κατηγορία Δ) για τις οπτικές τελικές (OLT) εφαρμογές γραμμών.

Η συσκευή αποστολής σημάτων 1490nm DFB LD έχει τα αυτόματα στοιχεία κυκλώματος λειτουργίας ελέγχου δύναμης (APC) και αποζημιώσεων θερμοκρασίας για να εξασφαλίσει σταθερή οπτική αναλογία δύναμης και εξάλειψης σε όλη τη λειτουργούσα σειρά θερμοκρασίας. Η συσκευή αποστολής σημάτων συναντά την κατηγορία 1 ασφάλεια ματιών ανά πρότυπα IEC60825 και CDRH.

Ο δέκτης έχει έναν ερμητικώς συσκευασμένο (ενισχυτής δια-σύνθετης αντίστασης) προενισχυτή apd-TIA και έναν ενισχυτή περιορισμού με τα συμβατά διαφορικά αποτελέσματα LVPECL. Χαρακτηρίζει ένα πακέτο έκρηξης ανιχνεύει την παραγωγή (SD) που είναι συμβατό σύστημα LVTTL. Η παραγωγή SD θα έρθει ψηλά μετά από να λάβει το πακέτο έκρηξης.

Η ενότητα 9dBm παρέχει τις ψηφιακές διαγνωστικές πληροφορίες των λειτουργούντων όρων και της θέσης της, συμπεριλαμβανομένης της διαβίβασης της ισχύος, του προκατειλημμένου ρεύματος λέιζερ, της θερμοκρασίας ενότητας, και της τάσης ανεφοδιασμού. Τα στοιχεία κατώτατων ορίων βαθμολόγησης και συναγερμών/προειδοποίησης γράφονται και αποθηκεύονται στην εσωτερική μνήμη (EEPROM).

Η ενότητα πομποδεκτών SFP έχει κάνει τη δοκιμή δειγματοληψίας κάτω από τα περισσότερα διάσημα εμπορικά σήματα των δρομολογητών, διακόπτες, κεντρικοί υπολογιστές.

Ο καυτός swappable πομποδέκτης Δ SFP κατηγορίας GPON OLT είναι ιδανικός για τις παθητικές οπτικές συνδέσεις επικοινωνίας δικτύων Gigabit Πάροχων Υπηρεσιών Ίντερνετ (ISP) (GPON), άλλες οπτικές συνδέσεις.

Προδιαγραφή

Χαρακτηριστικά γνωρίσματα

• Ενιαία αμφίδρομα στοιχεία ινών - ασυμμετρική TX 2488Mbps/RX1244Mbps εφαρμογή συνδέσεων
• δέκτης της apd-TIA έκρηξη-τρόπου συσκευών αποστολής σημάτων λέιζερ συνεχής-τρόπου DFB 1490nm και 1310nm
• Μικρή Pluggable συσκευασία τύπου με το συνδετήρα SC/UPC
• Λειτουργούσα σειρά θερμοκρασίας περίπτωσης: Εμπορικός: -5°C~70°C, βιομηχανικό: -40°C~85°C
• Ενιαία παροχή ηλεκτρικού ρεύματος 3.3V
• Ψηφιακή διαγνωστική διεπαφή ελέγχου
• Ψηφιακή λειτουργία έκρηξης RSSI για να ελέγξει το οπτικό επίπεδο δύναμης εισαγωγής
• Εισόδου-εξόδου διεπαφή στοιχείων LVPECL συμβατή
• Η συσκευή αποστολής σημάτων LVTTL θέτει εκτός λειτουργίας τον έλεγχο
• Συναγερμός ελαττωμάτων λέιζερ συσκευών αποστολής σημάτων LVTTL
• Το γρήγορο σήμα δεκτών LVTTL ανιχνεύει την απάντηση ένδειξης (SD)
• Η χαμηλή EMI και άριστη προστασία ESD
• Κατηγορία Ι ασφάλεια προτύπου IEC-60825 λέιζερ υποχωρητική
• RoHS6 συμμόρφωση

Εφαρμογή

• Gigabit-ικανά παθητικά οπτικά δίκτυα (GPON)

Πρότυπα

• Συμμορφώνεται με την πολλών πηγών συμφωνία SFP (MSA) SFF-8074i
• Συμμορφώνεται με την τροποποίηση 1 ITU-τ G.984.2
• Συμμορφώνεται με τη FCC 47 μέρος 15, κατηγορία Ψ CFR
• Συμμορφώνεται με το FDA 21 CFR 1040,10 και 1040,11 εκτός από τις αποκλίσεις σύμφωνα με την ειδοποίηση λέιζερ Νο 50, χρονολογημένος στις 24 Ιουνίου 2007
• Συμμορφώνεται με sff-8472
• Συμβατό σύστημα με την ταξινόμηση Class2 ευαισθησίας TR-nwt-000870 4,1 ESD.
• Συμβατό σύστημα με τον GR-468-ΠΥΡΗΝΑ Telcordia

Χαρακτηριστικό κύκλωμα εφαρμογής

Χάρτης μνήμης EEPROM

Τμηματικό περιεχόμενο μνήμης ταυτότητας EEPROM

Ο οπτικός πομποδέκτης περιέχει ένα EEPROM. Παρέχει την πρόσβαση στις περίπλοκες πληροφορίες προσδιορισμού που περιγράφουν τις ικανότητες του πομποδέκτη, τις τυποποιημένες διεπαφές, τον κατασκευαστή, και άλλες πληροφορίες. Όταν το τμηματικό πρωτόκολλο ενεργοποιείται, ο οικοδεσπότης παράγει το τμηματικό σήμα ρολογιών (SCL, νεαρός δικυκλιστής Def 1). Τα θετικά στοιχεία ρολογιών ακρών σε εκείνα τα τμήματα του EEPROM που δεν είναι γράψιμο που προστατεύεται μέσα στον πομποδέκτη SFP. Τα αρνητικά στοιχεία ρολογιών ακρών από τον πομποδέκτη SFP. Το τμηματικό σήμα στοιχείων (SDA, νεαρός δικυκλιστής Def 2) είναι αμφίδρομο για την τμηματική μεταφορά δεδομένων. Ο οικοδεσπότης χρησιμοποιεί SDA από κοινού με SCL για να χαρακτηρίσει την έναρξη και το τέλος της τμηματικής ενεργοποίησης πρωτοκόλλου. Οι μνήμες οργανώνονται ως σειρά οκτάμπιτων λέξεων στοιχείων που μπορούν να εξεταστούν χωριστά ή διαδοχικά.

Η ενότητα παρέχει τις διαγνωστικές πληροφορίες για τους παρόντες λειτουργούντες όρους. Ο πομποδέκτης παράγει αυτό το διαγνωστικό στοιχείο από την ψηφιακή αναλογική μεταλλαγή των εσωτερικών αναλογικών σημάτων. Το στοιχείο κατώτατων ορίων βαθμολόγησης και συναγερμών/προειδοποίησης γράφεται κατά τη διάρκεια της κατασκευής συσκευών. Ο λαμβανόμενος έλεγχος δύναμης, διεβίβασε τον έλεγχο δύναμης, προκατειλημμένος τρέχων έλεγχος, ο έλεγχος και ο έλεγχος θερμοκρασίας όλοι τάσης ανεφοδιασμού εφαρμόζονται. Τα διαγνωστικά στοιχεία είναι ακατέργαστες τιμές A/D και πρέπει να μετατραπούν στις μονάδες πραγματικών κόσμων που χρησιμοποιούν τις σταθερές βαθμολόγησης που αποθηκεύονται στις θέσεις EEPROM 56 - 95 στην τμηματική διεύθυνση A2h λεωφορείων καλωδίων. Οι ψηφιακοί διαγνωστικοί μνήμης τομείς στοιχείων χαρτών ειδικοί ορίζουν ως επόμενοι.
