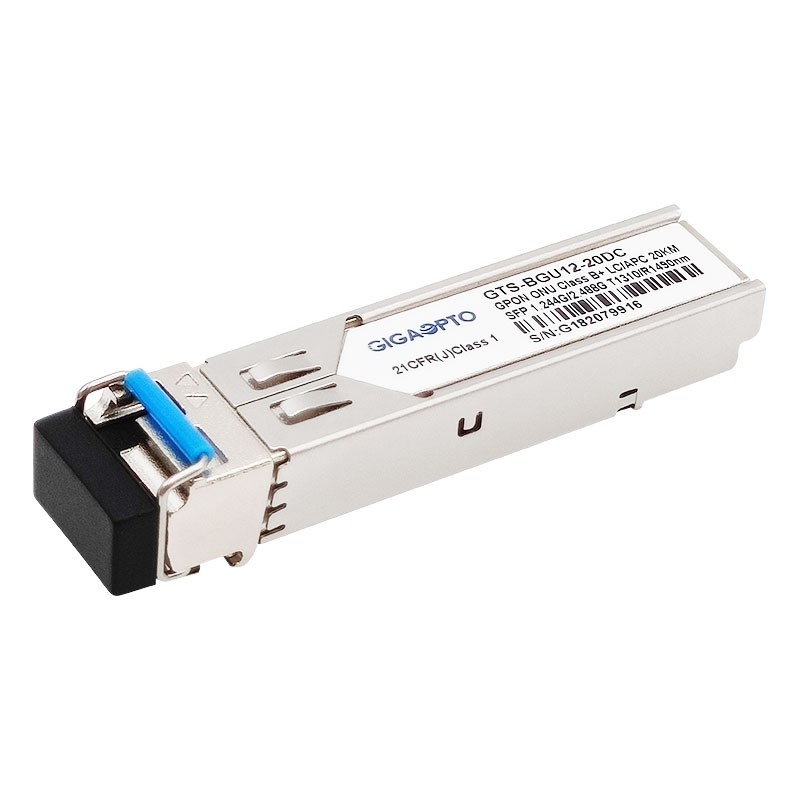

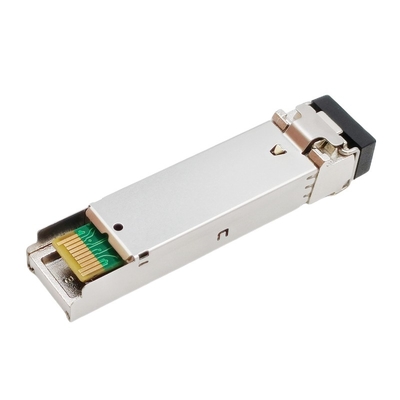

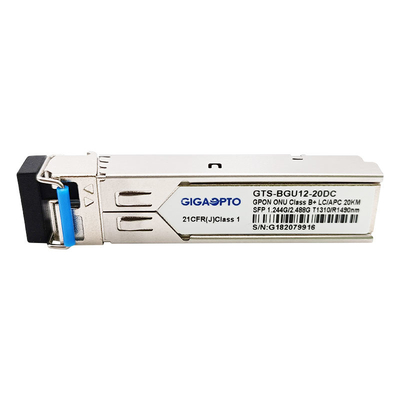

APC ενότητας SMF Tx1310nm Rx1490nm LC πομποδεκτών κατηγορίας B+ GPON SFP ONU

Ενότητα πομποδεκτών GPON ONU SFP

APC κατηγορίας B+ LC δοχείο συνδετήρων

Γενική συμβατότητα, ΠΡΟΣΙΤΌΤΗΤΑ CE της FCC RoHS.

Περιγραφή

Αυτή η ενότητα πομποδεκτών κατηγορίας B+ gts-bgu12-20DC GPON ONU SFP σχεδιάζεται για την gigabit-ικανή παθητική οπτική μετάδοση δικτύων (GPON). Μπορεί πλήρως να υποστηρίξει την εφαρμογή κατηγορίας B+ ODN που διευκρινίζεται από τα πρότυπα και το ITU-τ G.984.2 amendent-2006 ITU-τ G.984.2.

Η ενότητα συσκευών αποστολής σημάτων χρησιμοποιεί μια δίοδο λέιζερ 1310nm DFB και είναι πλήρως υποχωρητική με την κατηγορία 1 IEC60825 και CDRH ασφάλεια ματιών. Περιέχει APC τις λειτουργίες, ένα κύκλωμα αποζημιώσεων θερμοκρασίας για να εξασφαλίσει συμμόρφωση με την απαίτηση G.984.2 στη λειτουργούσα θερμοκρασία, τις εισαγωγές στοιχείων και το εναλλασσόμενο ρεύμα ή το κύκλωμα ΣΥΝΕΧΏΝ συζεύξεων.

Το τμήμα δεκτών χρησιμοποιεί ένα ερμητικό συσκευασμένο 1550nm apd-TIA (APD με τον ενισχυτή δια-σύνθετης αντίστασης) και έναν ενισχυτή περιορισμού. Το APD μετατρέπει την οπτική ισχύ ηλεκτρικό σε τρέχοντα και το ρεύμα μετασχηματίζεται στην τάση από τον ενισχυτή δια-σύνθετης αντίστασης. Τα διαφορικά σήματα ΣΤΟΙΧΕΙΩΝ και στοιχείων του /DATA CML παράγονται από τον ενισχυτή περιορισμού. Η apd-TIA είναι εναλλασσόμενο ρεύμα που συνδέεται με τον ενισχυτή περιορισμού μέσω ενός χαμηλής διέλευσης φίλτρου.

Η ενότητα παρέχει τις ψηφιακές διαγνωστικές πληροφορίες των λειτουργούντων όρων και της θέσης της, συμπεριλαμβανομένης της διαβίβασης της ισχύος, του προκατειλημμένου ρεύματος λέιζερ, της θερμοκρασίας ενότητας, και της τάσης ανεφοδιασμού. Τα στοιχεία κατώτατων ορίων βαθμολόγησης και συναγερμών/προειδοποίησης γράφονται και αποθηκεύονται στην εσωτερική μνήμη (EEPROM).

Προδιαγραφή

Χαρακτηριστικά γνωρίσματα

• Συσκευασία SFP με το δοχείο LC
• 1.244Gbps, συσκευή αποστολής σημάτων τρόπου έκρηξης 1310nm
• 2.488Gbps, συνεχής δέκτης τρόπου 1490nm
• Μη ψυχόμενο λέιζερ DFB και υψηλός ανιχνευτής ευαισθησίας APD
• Κατηγορία 1 FDA και iec60825-1 ασφάλεια λέιζερ υποχωρητικά
• Λειτουργούσα θερμοκρασία περίπτωσης: Πρότυπα: 0℃~+70℃/βιομηχανία: -40℃~+85℃
• Υποχωρητικός με το ITU-τ G.984.2 και G.984.2 amendent-2006
• Υποχωρητικός με την προδιαγραφή SFP MSA

Εφαρμογή

• Παθητικά οπτικά δίκτυα Gigabit (GPON)
• FTTx

Πρότυπα

• Συμμορφώνεται με την πολλών πηγών συμφωνία SFP (MSA) SFF-8074i
• Συμμορφώνεται με το ITU-τ 984,2
• Συμμορφώνεται με τη FCC 47 μέρος 15, κατηγορία Ψ CFR
• Συμμορφώνεται με το FDA 21 CFR 1040,10 και 1040,11 εκτός από τις αποκλίσεις σύμφωνα με την ειδοποίηση λέιζερ Νο 50, χρονολογημένος στις 24 Ιουνίου 2007
• Συμμορφώνεται με sff-8472
• Συμβατό σύστημα με την ταξινόμηση Class2 ευαισθησίας TR-nwt-000870 4,1 ESD.
• Συμβατό σύστημα με τον GR-468-ΠΥΡΗΝΑ Telcordia

Για περισσότερους πομποδέκτες GPON ONU SFP, παρακαλώ αναφερθείτε στο ακόλουθο έντυπο

Σειρά πομποδεκτών GPON ONU (στοιχεία rateTX-1.244G/RX-2.488G, μήκος κύματος: TX1310nm/RX1490nm, κατηγορία B+, DFB+APD)
