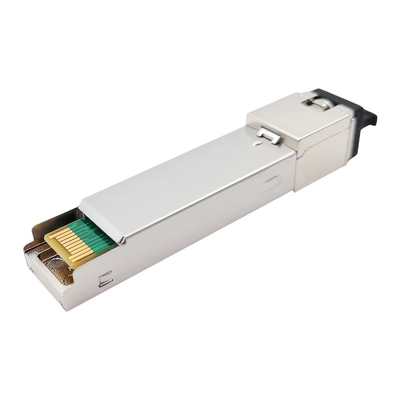

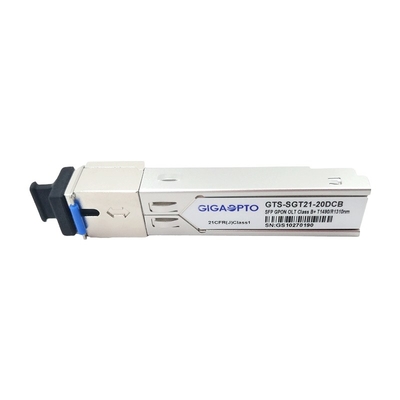

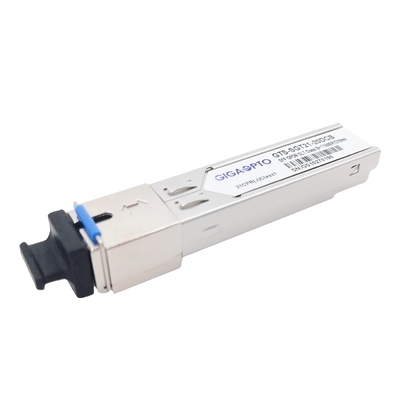

Ενότητα πομποδεκτών Sc DDM κατηγορίας B+ TX 1490nm 2.5G RX 1310nm 1.25G 20km πομποδεκτών OLT GPON SFP

Κατηγορία B+ πομποδεκτών tx-2.5g/rx-1.25G GPON (SMF, 1490nm-TX/1310nm-RX, 20km, Sc)

Περιγραφή

Το gts-sgt21-20DCB του GIGAOPTO είναι μια ενότητα πομποδεκτών υψηλής επίδοσης για τις ενιαίες επικοινωνίες ινών που χρησιμοποιούν μια συσκευή αποστολής σημάτων συνεχής-τρόπου 1490nm και έναν δέκτη έκρηξη-τρόπου 1310nm. Έχει ως σκοπό να καλύψει τις απαιτήσεις κατηγορίας B+ ITU G.984.2 για τις οπτικές τελικές (OLT) εφαρμογές γραμμών.

Η συσκευή αποστολής σημάτων 1490nm DFB LD έχει τα αυτόματα στοιχεία κυκλώματος λειτουργίας ελέγχου δύναμης (APC) και αποζημιώσεων θερμοκρασίας για να εξασφαλίσει σταθερή οπτική αναλογία δύναμης και εξάλειψης σε όλη τη λειτουργούσα σειρά θερμοκρασίας. Η συσκευή αποστολής σημάτων συναντά την κατηγορία 1 ασφάλεια ματιών ανά πρότυπα IEC60825 και CDRH. Ο δέκτης έχει έναν ερμητικώς συσκευασμένο (ενισχυτής δια-σύνθετης αντίστασης) προενισχυτή apd-TIA και έναν ενισχυτή περιορισμού με τα συμβατά διαφορικά αποτελέσματα LVPECL. Χαρακτηρίζει ένα πακέτο έκρηξης ανιχνεύει την παραγωγή (SD) που είναι συμβατό σύστημα LVTTL. Η παραγωγή SD θα έρθει ψηλά μετά από να λάβει το πακέτο έκρηξης.

Η ενότητα παρέχει τις ψηφιακές διαγνωστικές πληροφορίες των λειτουργούντων όρων και της θέσης της, συμπεριλαμβανομένης της διαβίβασης της ισχύος, του προκατειλημμένου ρεύματος λέιζερ, της θερμοκρασίας ενότητας, και της τάσης ανεφοδιασμού. Τα στοιχεία κατώτατων ορίων βαθμολόγησης και συναγερμών/προειδοποίησης γράφονται και αποθηκεύονται στην εσωτερική μνήμη (EEPROM).

Η ενότητα πομποδεκτών SFP έχει κάνει τη δοκιμή δειγματοληψίας κάτω από τα περισσότερα διάσημα εμπορικά σήματα των δρομολογητών, διακόπτες, κεντρικοί υπολογιστές.

Ο καυτός swappable πομποδέκτης GPON SFP είναι ιδανικός για τις παθητικές οπτικές συνδέσεις επικοινωνίας δικτύων Gigabit Πάροχων Υπηρεσιών Ίντερνετ (ISP) (GPON), άλλες οπτικές συνδέσεις.

Προδιαγραφή

Χαρακτηριστικά γνωρίσματα

• Ενιαία αμφίδρομα στοιχεία ινών - ασυμμετρική TX 2488Mbps/RX1244Mbps εφαρμογή συνδέσεων
• δέκτης της apd-TIA έκρηξη-τρόπου συσκευών αποστολής σημάτων λέιζερ συνεχής-τρόπου DFB 1490nm και 1310nm

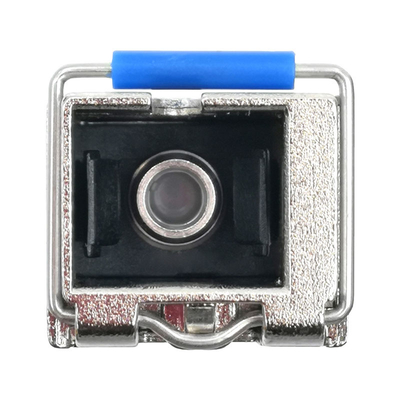

• Μικρή Pluggable συσκευασία τύπου με το συνδετήρα SC/UPC
• 0 στη λειτουργούσα θερμοκρασία 70°C
• Ενιαία παροχή ηλεκτρικού ρεύματος 3.3V
• Ψηφιακή διαγνωστική διεπαφή ελέγχου
• Ψηφιακή λειτουργία έκρηξης RSSI για να ελέγξει το οπτικό επίπεδο δύναμης εισαγωγής
• Εισόδου-εξόδου διεπαφή στοιχείων LVPECL συμβατή
• Η συσκευή αποστολής σημάτων LVTTL θέτει εκτός λειτουργίας τον έλεγχο
• Συναγερμός ελαττωμάτων λέιζερ συσκευών αποστολής σημάτων LVTTL
• Το γρήγορο σήμα δεκτών LVTTL ανιχνεύει την απάντηση ένδειξης (SD)
• Η χαμηλή EMI και άριστη προστασία ESD
• Κατηγορία Ι ασφάλεια προτύπου IEC-60825 λέιζερ υποχωρητική
• RoHS6 συμμόρφωση

Εφαρμογή

• Gigabit-ικανά παθητικά οπτικά δίκτυα (GPON)

Πρότυπα

• Συμμορφώνεται με την πολλών πηγών συμφωνία SFP (MSA) SFF-8074i
• Συμμορφώνεται με την τροποποίηση 1 ITU-τ G.984.2
• Συμμορφώνεται με τη FCC 47 μέρος 15, κατηγορία Ψ CFR
• Συμμορφώνεται με το FDA 21 CFR 1040,10 και 1040,11 εκτός από τις αποκλίσεις σύμφωνα με την ειδοποίηση λέιζερ Νο 50, χρονολογημένος στις 24 Ιουνίου 2007
• Συμμορφώνεται με sff-8472
• Συμβατό σύστημα με την ταξινόμηση Class2 ευαισθησίας TR-nwt-000870 4,1 ESD.
• Συμβατό σύστημα με τον GR-468-ΠΥΡΗΝΑ Telcordia

Διατάζοντας τις πληροφορίες - σειρά GPON OLT SFP Gigaopto (simplex Sc DFB+APD)

Συμβατότητα

Gts-sgt21-20DCB SFP όλου GIGAOPTO που οι οπτικές ενότητες πομποδεκτών είναι ανοικτές πηγάζουσες, μπορεί να κωδικοποιηθεί για να είναι πλήρως - συμβατό σύστημα με τις συσκευές των παγκόσμιων δημοφιλών εμπορικών σημάτων, π.χ. HUAWEI MA5603T, HUAWEI MA5608T, HUAWEI MA5680T, HUAWEI MA5800T, ZTE ZXA10 C300, ZTE ZXA10 C320, ZTE C600, Alcatel-λαμπρά 7360, Nokia 7360, γ-ΣΤΟΙΧΕΊΑ, VSOL, BDCOM. Παρακαλώ αναφερθείτε στον ακόλουθο πίνακα για τη λεπτομερή συμβατότητα, παρακαλώ αισθανθείτε ελεύθερος να μας έρθει σε επαφή με.
