Λεπτομέρειες:
|
| Όνομα προϊόντων: | Ενότητα GPON OLT SFP | Τύπος: | Κατηγορία C+++ 7dBm |
|---|---|---|---|
| Ποσοστό στοιχείων (Gb/s): | TX2.488Gb/s/RX1.244Gb/s | Μήκος κύματος (TX/RX): | 1490nm/1310nm |
| Μετάδοση: | 20km | Συνδετήρας: | SC UPC |
| DDM: | ΝΑΙ | Λέξεις κλειδιά: | +7dBm ενότητα πομποδεκτών κατηγορίας C+++ GPON OLT SFP |
| Επισημαίνω: | 1490NM GPON OLT SFP,Κατηγορία C+++ GPON OLT SFP,1310nm ενότητες πομποδεκτών |
||

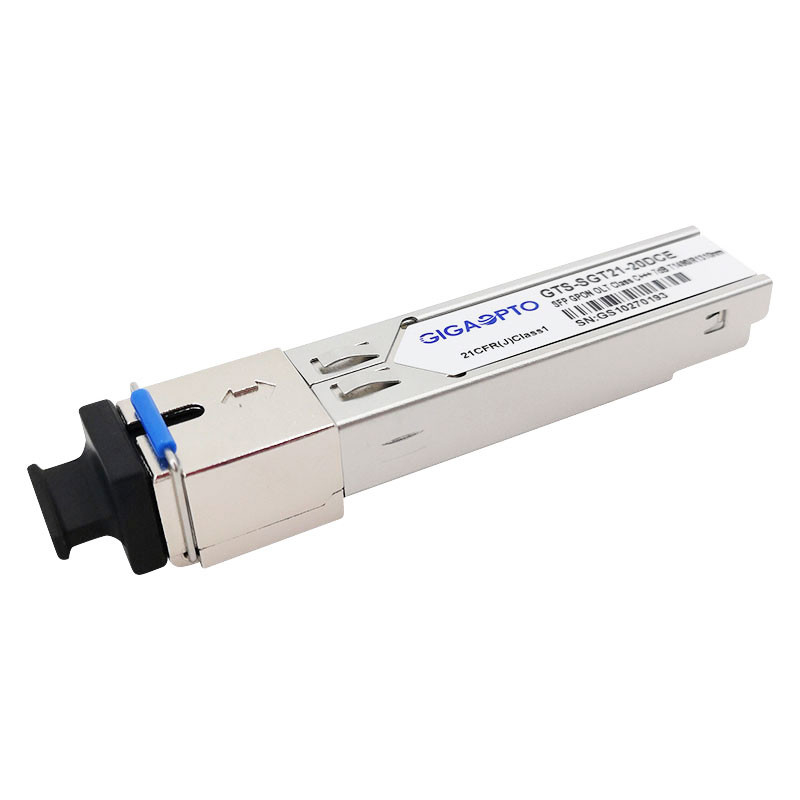

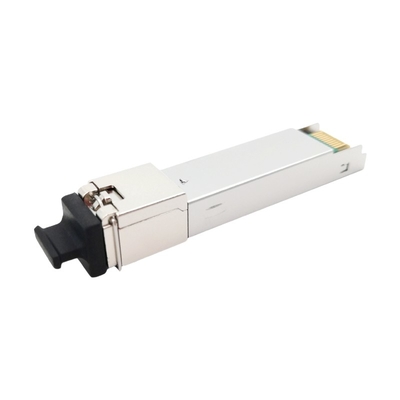

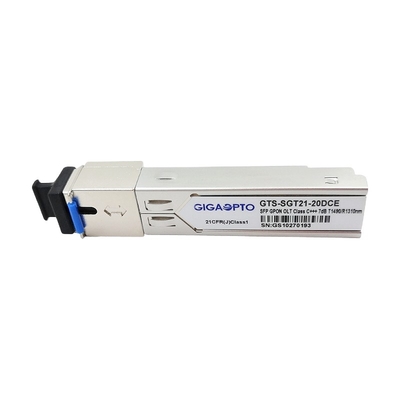

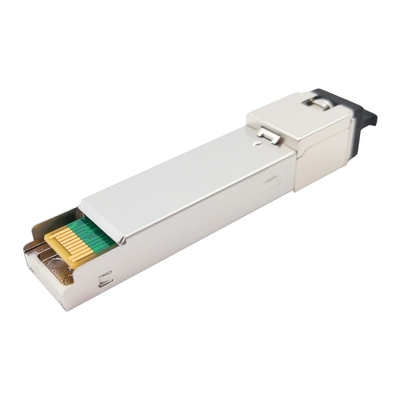

Ενότητες πομποδεκτών κατηγορίας C+++ 7dBm GPON OLT SFP
Περιγραφή
Το gts-sgt21-20DCE του GIGAOPTO είναι μια ενότητα πομποδεκτών υψηλής επίδοσης για τις ενιαίες επικοινωνίες ινών που χρησιμοποιούν μια συσκευή αποστολής σημάτων συνεχής-τρόπου 1490nm και έναν δέκτη έκρηξη-τρόπου 1310nm. Έχει ως σκοπό να καλύψει τις απαιτήσεις κατηγορίας C++ ITU G.984.2 για τις οπτικές τελικές (OLT) εφαρμογές γραμμών.
Η συσκευή αποστολής σημάτων 1490nm DFB LD έχει τα αυτόματα στοιχεία κυκλώματος λειτουργίας ελέγχου δύναμης (APC) και αποζημιώσεων θερμοκρασίας για να εξασφαλίσει σταθερή οπτική αναλογία δύναμης και εξάλειψης σε όλη τη λειτουργούσα σειρά θερμοκρασίας. Η συσκευή αποστολής σημάτων συναντά την κατηγορία 1 ασφάλεια ματιών ανά πρότυπα IEC60825 και CDRH.
Ο δέκτης έχει έναν ερμητικώς συσκευασμένο (ενισχυτής δια-σύνθετης αντίστασης) προενισχυτή apd-TIA και έναν ενισχυτή περιορισμού με τα συμβατά διαφορικά αποτελέσματα LVPECL. Χαρακτηρίζει ένα πακέτο έκρηξης ανιχνεύει την παραγωγή (SD) που είναι συμβατό σύστημα LVTTL. Η παραγωγή SD θα έρθει ψηλά μετά από να λάβει το πακέτο έκρηξης.
Η ενότητα παρέχει τις ψηφιακές διαγνωστικές πληροφορίες των λειτουργούντων όρων και της θέσης της, συμπεριλαμβανομένης της διαβίβασης της ισχύος, του προκατειλημμένου ρεύματος λέιζερ, της θερμοκρασίας ενότητας, και της τάσης ανεφοδιασμού. Τα στοιχεία κατώτατων ορίων βαθμολόγησης και συναγερμών/προειδοποίησης γράφονται και αποθηκεύονται στην εσωτερική μνήμη (EEPROM).
Αυτή η ενότητα πομποδεκτών SFP έχει κάνει τη δοκιμή δειγματοληψίας κάτω από τα περισσότερα διάσημα εμπορικά σήματα των δρομολογητών, διακόπτες, κεντρικοί υπολογιστές.
Ο καυτός swappable πομποδέκτης GPON SFP είναι ιδανικός για τις παθητικές οπτικές συνδέσεις επικοινωνίας δικτύων Gigabit Πάροχων Υπηρεσιών Ίντερνετ (ISP) (GPON), άλλες οπτικές συνδέσεις.
Προδιαγραφή
| Όνομα προϊόντων | Πομποδέκτης GPON OLT SFP | Τύπος | Κατηγορία C++ |
| Τύπος μορφής | SFP | Τάση παροχής ηλεκτρικού ρεύματος | +3.3V |
| Τύπος συνδετήρων | Simplex Sc | Ανώτατη απόσταση | 20km |
| Διαγνωστική διαχείριση (DDM) | Υποστηριγμένος | Τύπος μέσων | ενιαία ίνα τρόπου |
| Εξουσιοδότηση | τριών ετών | Λειτουργούσα θερμοκρασία | -5~70°C/-40~85°C |
| Ποσοστό στοιχείων (TX) | 2.488Gbps | Ποσοστό στοιχείων (RX) | 1.244Gbps |
| Μήκος κύματος (TX) | 1490nm | Μήκος κύματος (RX) | 1310nm |
| Διασκεδασμός δύναμης | <1> | Συνολικό ρεύμα (Max) | 500mA |
| Τύπος LD | DFB | PD τύπος | APD |
| TX δύναμη παραγωγής (dBm) | +6.0~+10.0dBm | Ευαισθησία | < -32=""> |
| Αναλογία εξάλειψης | >8.2dB | Κορεσμός δεκτών | >-15dBm |
| Πρωτόκολλα | SFF-8472, ITUT-984,2 | ||
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Πρότυπα
| Οπτικά χαρακτηριστικά συσκευών αποστολής σημάτων | ||||||
| Παράμετρος | Σύμβολο | Λ. | Χαρακτηριστικός | Max | Μονάδα | Σημειώσεις |
| Προωθημένη δύναμη (avg.) | ΙΚΤΑΛΟΥΡΟΣ | +6 | +7 | +10 | dBm | |
| Λειτουργούσα σειρά μήκους κύματος | λC | 1480 | 1500 | NM | ||
| Φασματικό πλάτος (- 20dB) | ∆λ | 1 | NM | |||
| Δευτερεύουσα αναλογία καταστολής τρόπου | SMSR | 30 | ||||
| Αναλογία εξάλειψης | ER | 8.2 | DB | PRBS 223 - 1+72CID @2.488GBIT/S | ||
| Συσκευή αποστολής σημάτων και ποινική ρήτρα διασποράς | TDP | 1 | DB | Διαβιβάστε σε 20km SMF | ||
| Η οπτική δύναμη παραγωγής μετά από TX θέτει εκτός λειτουργίας | PDIS | -39 | dBm | |||
| Διάγραμμα ματιών παραγωγής | Υποχωρητικός με το ITU-τ G.984.2 | |||||
| Συντελεστής ανάκλασης συσκευών αποστολής σημάτων | -10 | DB | ||||
| Οπτικά χαρακτηριστικά δεκτών | ||||||
| Παράμετρος | Σύμβολο | Λ. | Χαρακτηριστικός | Max | Μονάδα | Σημειώσεις |
| Σειρά μήκους κύματος | λC | 1260 | 1360 | NM | ||
| Ευαισθησία δεκτών | SEN | -32 | dBm | Note1 | ||
| Οπτική υπερφόρτωση εισαγωγής δύναμης | ΚΑΘΙΣΜΕΝΟΣ | -15 | dBm | Note1 | ||
| Δυναμική περιοχή | 15 | DB | Σχήμα 1 | |||
| Συντελεστής ανάκλασης δεκτών | -15 | DB | ||||
Μηχανική διάσταση
Οι διαστάσεις είναι στα χιλιοστόμετρα. Όλες οι διαστάσεις είναι ±0.2mm εκτός αν ορίζεται διαφορετικά. (Μονάδα: χιλ.)
Διατάζοντας τις πληροφορίες - σειρά GPON OLT SFP Gigaopto (simplex Sc DFB+APD):
| P/N | Περιγραφή | Κατηγορία | Tx/Rx τύπος | Δύναμη Tx | Ευαισθησία Rx | Θερμοκρασία |
| Gts-sgt21-20DCB | GPON OLT SFP | B+ | DFB/APD | +1.5~+5.0dBm | < -28=""> | COM |
| Gts-sgt21-20DIB | GPON OLT SFP | B+ | DFB/APD | +1.5~+5.0dBm | < -28=""> | IND. |
| Gts-sgt21-20DCC | GPON OLT SFP | C+ | DFB/APD | +3.0~+7.0dBm | < -30=""> | COM |
| Gts-sgt21-20DIC | GPON OLT SFP | C+ | DFB/APD | +3.0~+7.0dBm | < -30=""> | IND. |
| Gts-sgt21-20DCD | GPON OLT SFP | C++ | DFB/APD | +4.5~+10.0dBm | < -31=""> | COM |
| Gts-sgt21-20DID | GPON OLT SFP | C++ | DFB/APD | +4.5~+10.0dBm | < -31=""> | IND. |
| Gts-sgt21-20DCE | GPON OLT SFP | C+++/Δ | DFB/APD | +6.0~+10.0dBm | < -32=""> | COM |
| Gts-sgt21-20DIE | GPON OLT SFP | C+++/Δ | DFB/APD | +6.0~+10.0dBm | < -32=""> | IND. |
| Σημείωση | OEM/ODM υποστηριγμένος, παρακαλώ αισθανθείτε ελεύθερος να μας έρθει σε επαφή με! | |||||
