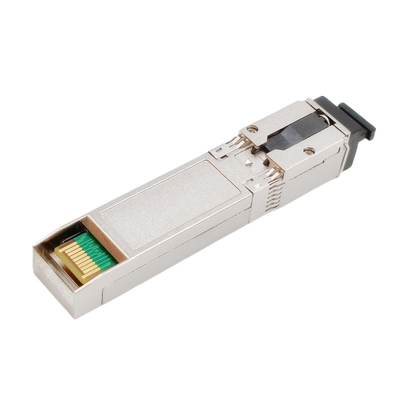

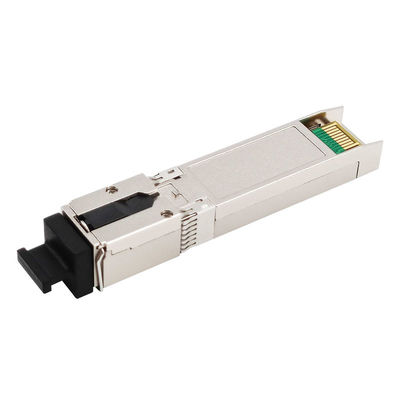

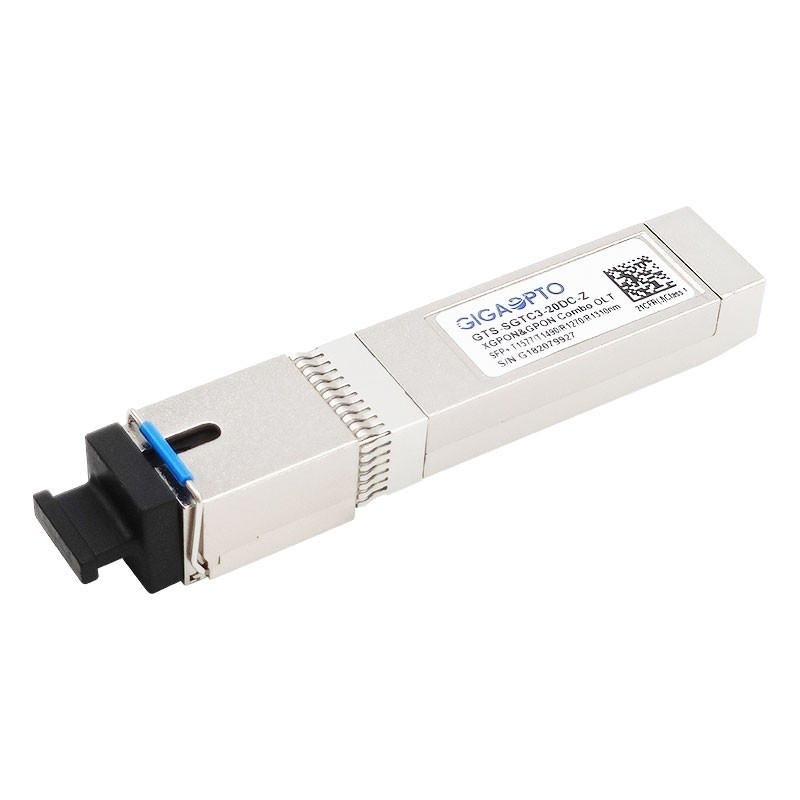

ZTE 033030400039 συμβατή ενότητα πομποδεκτών GPON XGPON Combo OLT SFP+

Ενότητα πομποδεκτών SFP GPON/XGPON Combo OLT

Συμβατό σύστημα ZTE 033030400039

Περιγραφή

Το gts-sgtc3-20dc-ζ είναι ένας συνδυασμός οπτικού πομποδέκτη XGPON OLT και GPON OLT σε μια συσκευασία SFP+. Έχει ως σκοπό να υποστηρίξει και το νέο ITU-τ G.987.2 xg-PON και οι προδιαγραφές κληρονομιών ITU-τ G.984.2 GPON πέρα από μια ενιαία ίνα μέσω χονδροειδές να πολλαπλασιάσει τμήματος κυμάτων.

Για XGPON, χρησιμοποιεί μια προς τα κάτω συσκευή αποστολής σημάτων τρόπου 1577nm EML CW που λειτουργούν σε 9.953Gb/s και έναν προς τα πάνω δέκτη τρόπου έκρηξης 1270nm APD/TIA που λειτουργεί σε 2.488Gb/s.

Για GPON, χρησιμοποιεί μια προς τα κάτω συσκευή αποστολής σημάτων τρόπου 1490nm DFB CW που λειτουργούν σε 2.488Gb/s και έναν προς τα πάνω δέκτη τρόπου έκρηξης 1310nm APD/TIA που λειτουργεί σε 1.244Gb/s.

Έχει ως σκοπό να λειτουργήσει πέρα από την εμπορική σειρά θερμοκρασίας από 0 σε 70°C.

Το gts-sgtc3-20dc-ν έχει ως σκοπό να υποστηρίξει μέχρι 32 συνδρομητές πέρα από τις αποστάσεις μέχρι 20km. Είναι FDA 21CFR1040.10 και κατηγορία Ι IEC 60825-2 ασφάλεια λέιζερ υποχωρητική και συναντά την οδηγία 2002/95/ΕΚ της ΕΟΚ για τη συμμόρφωση RoHS. Ο πομποδέκτης είναι χρηματοκιβώτιο ESD όταν εξετάζεται σύμφωνα με iec61000-4-2. Η συσκευή συμμορφώνεται με την κατηγορία Ψ της FCC (ηε), (Ευρώπη) CE Class Β.

Προδιαγραφή

Χαρακτηριστικά γνωρίσματα προϊόντων

• Καυτός pluggable
• Ενιαία μετάδοση στοιχείων ινών τετράγωνο-κατευθυντική
• XGPON: 9.953Gb/s προς τα κάτω και 2.488Gb/s προς τα πάνω
• GPON: 2.488Gb/s προς τα κάτω και 1.244Gb/s προς τα πάνω
• XGPON: δέκτης της apd-TIA έκρηξη-τρόπου συσκευών αποστολής σημάτων λέιζερ συνεχής-τρόπου EML 1577nm και 1270nm
• GPON: δέκτης της apd-TIA έκρηξη-τρόπου συσκευών αποστολής σημάτων λέιζερ συνεχής-τρόπου DFB 1490nm και 1310nm
• λειτουργούσα θερμοκρασία περίπτωσης: Πρότυπα: 0 σε +70°C
• +3.3V παροχή ΣΥΝΕΧΟΥΣ ηλεκτρικού ρεύματος
• SFP+ συσκευάζοντας με το δοχείο SC/UPC τον οπτικό συνδετήρα
• 2-wire διεπαφή για τον ενσωματωμένο ψηφιακό διαγνωστικό έλεγχο
• Ψηφιακή λαμβάνουσα ένδειξη δύναμης σημάτων (RSSI)
• Η χαμηλή EMI και άριστη προστασία ESD
• Class1 ασφάλεια προτύπου IEC-60825 λέιζερ υποχωρητική
• Συμμόρφωση RoHS

Εφαρμογή

• 10 δίκτυα πρόσβασης Gigabits
• FTTH
• FTTB
• FTTC
• Xg-PON και δίκτυα πρόσβασης GPON Combo

Πρότυπα

• Συμμορφώνεται με sff-8431/sff-8432
• Συμμορφώνεται με sff-8472
• Συμμορφώνεται με το ITU-τ G.987.2 & G.984.2
• Συμμορφώνεται με τη FCC 47 μέρος 15, κατηγορία Ψ CFR
• Συμμορφώνεται με το FDA 21 CFR 1040,10 και 1040,11 εκτός από τις αποκλίσεις σύμφωνα με την ειδοποίηση No.50 λέιζερ, που χρονολογείται στις 24 Ιουνίου 2007
