Λεπτομέρειες:
|
| Όνομα προϊόντων: | Πομποδέκτης XGPON OLT XFP | Τύπος: | XFP |
|---|---|---|---|
| Κατηγορία ODN: | N2a | Στοιχείο-ποσοστό: | TX9.953G/RX2.488G |
| μήκος κύματος: | TX1577nm/RX1270nm | Συνδετήρας: | Δοχείο Sc UPC |
| Συσκευή αποστολής σημάτων/δέκτης: | EML+APD | Διαγνωστικά: | Υποστηριγμένος |
| Λέξεις κλειδιά: | Ενότητα πομποδεκτών XGPON OLT N2a XFP | ||
| Επισημαίνω: | ενότητα πομποδεκτών 2.488G XFP,ενότητα πομποδεκτών 1577nm XFP,XGPON OLT |
||

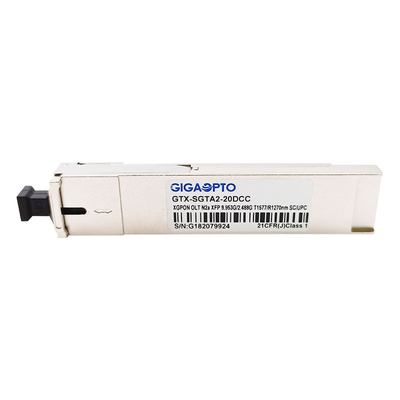

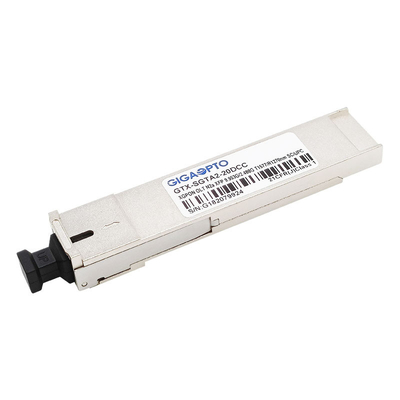

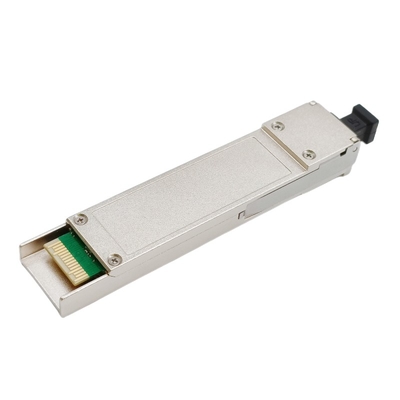

Πομποδέκτης xg-PON OLT XFP
Υποχωρητικός με το ITU-τ G.987.2, κατηγορία Ν2a
Ενιαίος πομποδέκτης ινών wdml με το δοχείο Sc
9.953Gb/s κατιούσα σύνδεση και ανερχόμενη ζεύξη 2.488Gb/s
RoHS, CE, FCC, ΠΡΟΣΙΤΌΤΗΤΑ
Περιγραφή
Η ενότητα πομποδεκτών gtx-sgta2-20DCC XGPON OLT του Gigaopto σχεδιάζεται για το οπτικό τερματικό γραμμών (OLT) των εφαρμογών XGPON με 9.953Gbps σε προς τα κάτω και 2.488Gbps μέσα προς τα πάνω. Είναι μια ενότητα υψηλής επίδοσης για τις ενιαίες επικοινωνίες ινών με τη χρησιμοποίηση της συσκευής αποστολής σημάτων 1577 συνεχής-τρόπου και του δέκτη έκρηξη-τρόπου 1270nm.
Το τμήμα συσκευών αποστολής σημάτων χρησιμοποιεί ένα λέιζερ EML 1577nm και είναι μια κατηγορία 1 λέιζερ υποχωρητικό σύμφωνα με τη διεθνή ασφάλεια προτύπου IEC-60825-1. Το τμήμα δεκτών χρησιμοποιεί έναν ενσωματωμένο προενισχυτή ανιχνευτών 1270nm (IDP) που τοποθετείται σε μια οπτική επιγραφή και ένα ολοκληρωμένο κύκλωμα μετα-ενισχυτών περιορισμού.
Υιοθετεί τη συσκευασία XFP με το συνδετήρα δοχείων SC/UPC. Η παροχή ηλεκτρικού ρεύματος είναι ενιαία τάση +3,3.
Οι ψηφιακές λειτουργίες διαγνωστικών είναι διαθέσιμες, όπως διευκρινίζονται σε sff-8472, το οποίο παρέχει το σε πραγματικό χρόνο έλεγχο της θερμοκρασίας πομποδεκτών, της προκατειλημμένης τρέχουσας, οπτικής ισχύος λέιζερ, της λαμβανόμενων οπτικών ισχύος και της τάσης ανεφοδιασμού πομποδεκτών.
Προδιαγραφή
| Προϊόν | XGPON OLT XFP | Συσκευασία | XFP |
| Τύπος | XGPON OLT | Κατηγορία ODN | N2a |
| Απόσταση | 20km | Διεπαφή | Simplex - Sc UPC |
| Κατηγορία προϊόντων | Πομποδέκτης PON | Διαγνωστικά | Υποστηριγμένος |
| Συμβατό εμπορικό σήμα | Γενικός | Περιβάλλον | Λειτουργία: 0°C σε 70°C |
| Εξουσιοδότηση | 36-μήνας | αποθήκευση: - 40~85°C | |
| Ποσοστό στοιχείων προς τα κάτω | 9.953Gbps | Ποσοστό στοιχείων προς τα πάνω | 2.488Gbps |
| Μήκος κύματος (TX) | 1577nm | Μήκος κύματος (RX) | 1270nm |
| Κατανάλωση ισχύος | <1> | Συνολικό ρεύμα ανεφοδιασμού | <500ma> |
| TX οπτικό συστατικό | Λέιζερ DFB EML | RX οπτικό συστατικό | APD |
| TX δύναμη (dBm) | 4~8dBm | Ευαισθησία Rx | < -29=""> |
| Αναλογία εξάλειψης | >8.2dB | Υπερφόρτωση | >-9.0dBm |
| Πρωτόκολλα | INF-8077i, ITU-τ G.987.2 | ||
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Πρότυπα
Διαταγή των πληροφοριών των πομποδεκτών XGPON μας OLT
| P/N | Περιγραφή | Τύπος | Ταχύτητα στοιχείων (Gb/s) | Μήκος κύματος (NM) | Κατηγορία | Tx/Rx τύπος | Δύναμη Tx | Ευαισθησία Rx | Διεπαφή | Θερμοκρασία |
| Gts-sgta2-20DCB | Πομποδέκτης xg-PON OLT | SFP+ | TX 9.953G/RX 2.488G | TX1577nm/RX1270nm | N1 | EML/APD | 2~6dBm | -27.5dBm | SC/UPC | -5°C σε 70°C |
| Gts-sgta2-20DCC | Πομποδέκτης xg-PON OLT | SFP+ | TX 9.953G/RX 2.488G | TX1577nm/RX1270nm | N2a | EML/APD | 4~8dBm | -29.5dBm | SC/UPC | -5°C σε 70°C |
| Gtx-sgta2-20DCB | Πομποδέκτης xg-PON OLT | XFP | TX 9.953G/RX 2.488G | TX1577nm/RX1270nm | N1 | EML/APD | 2~6dBm | -27.5dBm | SC/UPC | -5°C σε 70°C |
| Gtx-sgta2-20DCC | Πομποδέκτης xg-PON OLT | XFP | TX 9.953G/RX 2.488G | TX1577nm/RX1270nm | N2a | EML/APD | 4~8dBm | -29.5dBm | SC/UPC | -5°C σε 70°C |
