Λεπτομέρειες:
|
| Όνομα προϊόντων: | Πομποδέκτης XGPON OLT SFP+ | Τύπος: | XG-PON OLT |
|---|---|---|---|
| ODN: | N1 κατηγορία | Ποσοστό στοιχείων: | TX9.953Gbps/RX2.488Gbps |
| μήκος κύματος: | 1577nm_Tx/1270nm_Rx | Συνδετήρας: | Sc |
| Συστατικά: | EML+APD | DDM: | Υποστηριγμένος |
| Λέξεις κλειδιά: | Πομποδέκτης XGPON OLT N1 SFP+ | ||
| Επισημαίνω: | Πομποδέκτης UPC GPON SFP,πομποδέκτης 1270nm GPON SFP,Ενότητα SMF SFP+ |
||

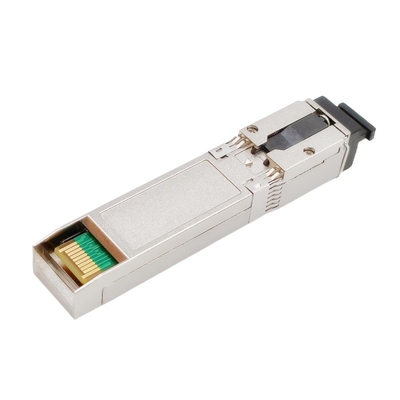

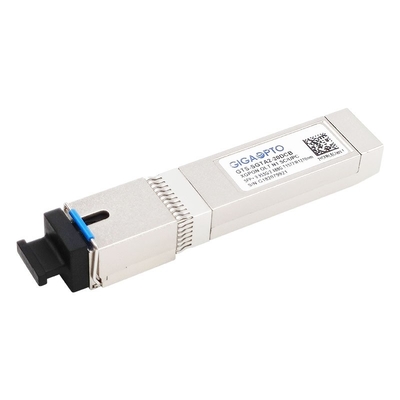

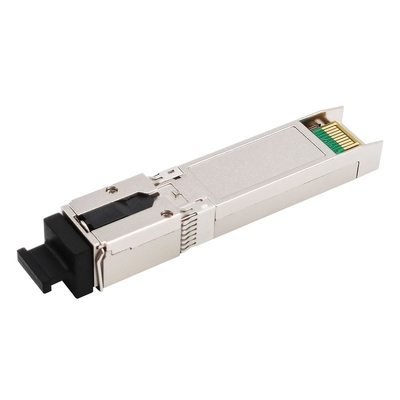

Πομποδέκτης xg-PON OLT SFP+
Υποχωρητικός με το ITU-τ G.987.2, κατηγορία N1
Ενιαίος αμφίδρομος πομποδέκτης ινών
9.953Gb/s προς τα κάτω και 2.488Gb/s προς τα πάνω
RoHS, CE, FCC, ΠΡΟΣΙΤΌΤΗΤΑ
Περιγραφή

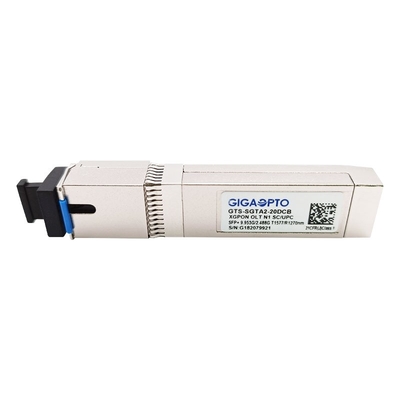

Η ενότητα πομποδεκτών GTS-SGTA2-20DCB_XGPON OLT N1 SFP+ SCUPC του Gigaopto σχεδιάζεται για το οπτικό τερματικό γραμμών (OLT) των εφαρμογών XGPON μέχρι 20km με 9.953Gbps σε προς τα κάτω και 2.488Gbps μέσα προς τα πάνω.
Το τμήμα συσκευών αποστολής σημάτων χρησιμοποιεί ένα λέιζερ EML 1577nm και είναι μια κατηγορία 1 λέιζερ υποχωρητικό σύμφωνα με τη διεθνή ασφάλεια προτύπου IEC-60825-1. Το τμήμα δεκτών χρησιμοποιεί έναν ενσωματωμένο προενισχυτή ανιχνευτών 1270nm (IDP) που τοποθετείται σε μια οπτική επιγραφή και ένα ολοκληρωμένο κύκλωμα μετα-ενισχυτών περιορισμού.
Η οπτική διεπαφή είναι δοχείο SC/UPC. Υιοθετεί τη συσκευασία SFP+. Η παροχή ηλεκτρικού ρεύματος είναι ενιαία τάση +3,3.
Είναι πλήρως υποχωρητικό με SFP+ MSA, sff-8432, sff-8472, ITU-τ G.987.2 και πρότυπα RoHS.
Προδιαγραφή
| Όνομα προϊόντων | XG-PON OLT SFP | Τύπος | SFP+ |
| Τύπος | XG-PON OLT | ODN | N1 κατηγορία |
| Απόσταση συνδέσεων ινών | 20km | Τύπος συνδετήρων | Simplex - Sc |
| Κατηγορία προϊόντων | PON SFP | DDM | Υποστηριγμένος |
| Συμβατότητα | Γενικός | Περιβάλλον | Λειτουργία: -5°C σε 70°C |
| Χρόνος εξουσιοδότησης | 3 έτη | αποθήκευση: - 40~85°C | |
| TX ποσοστό στοιχείων | 9.953Gb/s | RX ποσοστό στοιχείων | 2.488Gb/s |
| Μήκος κύματος (TX) | 1577nm | Μήκος κύματος (RX) | 1270nm |
| Κατανάλωση ισχύος | <1> | Συνολικό ρεύμα ανεφοδιασμού | <550ma> |
| TX συστατικό | DFB EML | RX συστατικό | APD |
| TX δύναμη παραγωγής (dBm) | 2~6dBm | Ευαισθησία Rx | < -27=""> |
| Αναλογία εξάλειψης | >8.2dB | Υπερφόρτωση | >-7.0dBm |
| Πρωτόκολλα | ITU-Τ G.987.2, SFF-8472 | ||
Χαρακτηριστικά γνωρίσματα:
Εφαρμογή
Πρότυπα
Διαταγή των πληροφοριών των πομποδεκτών XGPON μας OLT:
| P/N | Περιγραφή | Τύπος | Ποσοστό στοιχείων (Gb/s) | Μήκος κύματος (NM) | Κατηγορία | Tx/Rx τύπος | Δύναμη Tx | Ευαισθησία Rx | Διεπαφή | Θερμοκρασία |
| Gts-sgta2-20DCB | Πομποδέκτης xg-PON OLT | SFP+ | TX 9.953G/RX 2.488G | TX1577nm/RX1270nm | N1 | EML/APD | 2~6dBm | -27.5dBm | SC/UPC | -5°C σε 70°C |
| Gts-sgta2-20DCC | Πομποδέκτης xg-PON OLT | SFP+ | TX 9.953G/RX 2.488G | TX1577nm/RX1270nm | N2a | EML/APD | 4~8dBm | -29.5dBm | SC/UPC | -5°C σε 70°C |
| Gtx-sgta2-20DCB | Πομποδέκτης xg-PON OLT | XFP | TX 9.953G/RX 2.488G | TX1577nm/RX1270nm | N1 | EML/APD | 2~6dBm | -27.5dBm | SC/UPC | -5°C σε 70°C |
| Gtx-sgta2-20DCC | Πομποδέκτης xg-PON OLT | XFP | TX 9.953G/RX 2.488G | TX1577nm/RX1270nm | N2a | EML/APD | 4~8dBm | -29.5dBm | SC/UPC | -5°C σε 70°C |
