Λεπτομέρειες:
|
| Κατηγορία προϊόντων: | Ενότητα PON SFP | Τύπος: | XGS-PON ONU |
|---|---|---|---|
| Τύπος μορφής: | SFP+ | Ποσοστό στοιχείων: | 9.953Gbps |
| μήκος κύματος: | 1270nm_Tx/1577nm_Rx | Συνδετήρας: | Μονοκατευθυντικό SC/APC |
| Συστατικά: | DFB+APD | DDM: | Υποστηριγμένος |
| Λέξεις κλειδιά: | Ενότητα SC/APC πομποδεκτών xgs-PON ONU SFP+ | ||
| Επισημαίνω: | 9.953GBPS XGS PON ONU,1270NM XGS PON ONU,1577nm XGSPON ONU |
||

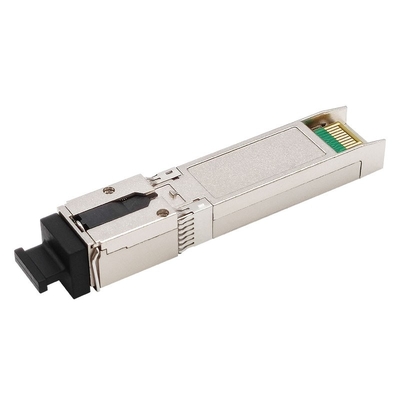

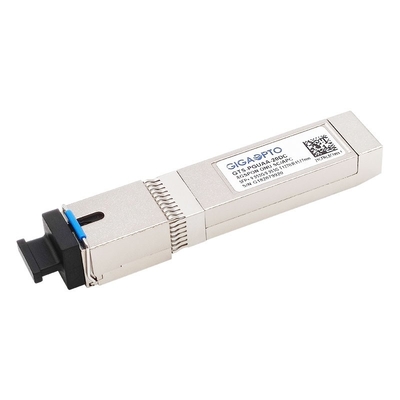

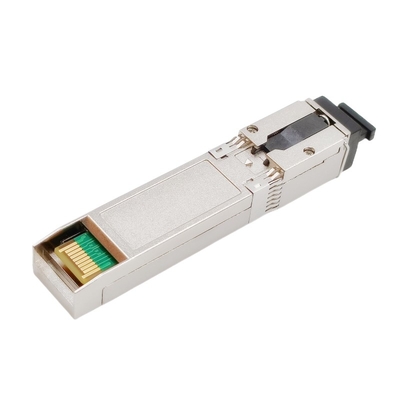

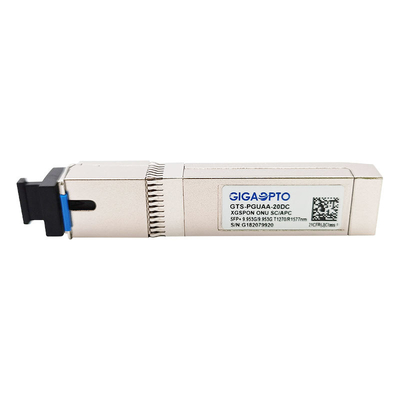

Οπτική ενότητα πομποδεκτών SFP+ xgs-PON ONU
Υποχωρητικός με ITU-TG.9807, δοχείο SC/APC
Ενιαίος αμφίδρομος πομποδέκτης ινών
Συμμετρικό 9.953Gb/s προς τα πάνω & προς τα κάτω ποσοστό δυαδικών ψηφίων
RoHS, CE, FCC, ΠΡΟΣΙΤΌΤΗΤΑ
Περιγραφή
Αυτή η APC Sc GTS-PGUAA-20DC_XGSPON ONU SFP+ οπτική ενότητα πομποδεκτών σχεδιάζεται για τη σύνδεση μετάδοσης xgs-PON επάνω με 20km μέσω ενός μονοκατευθυντικού συνδετήρα SC/APC. Η ενότητα ενσωματώνει τη συμμετρικούς συσκευή αποστολής σημάτων έκρηξη-τρόπου 9.953Gbps 1270nm και το δέκτη συνεχής-τρόπου 9.953Gbps 1577nm.
Ένας ενσωματωμένος WDM συζευκτήρας μπορεί να χωρίσει το φως εισαγωγής 1270nm και το φως παραγωγής 1577nm. Η μεταλλική συσκευασία εγγυάται την άριστη EMI και τα χαρακτηριστικά EMC, το οποίο συμμορφώνεται συνολικά με τα διεθνή σχετικά πρότυπα.
Υιοθετεί τη συσκευασία SFP+. Η παροχή ηλεκτρικού ρεύματος είναι ενιαία τάση +3,3. Είναι πλήρως υποχωρητικό με SFP+ MSA, sff-8472 και πρότυπα RoHS.
Προδιαγραφή
| Όνομα προϊόντων | Ενότητα xgs-PON ONU SFP | Συσκευασία | SFP+ |
| Τύπος | XGS-PON ONU | Ποσοστό στοιχείων (Gb/s) | 9.953G |
| Απόσταση καλωδίων | 20km | Διεπαφή/στίλβωση | Simplex - SC/APC |
| Κατηγορία προϊόντων | PON SFP | DDMI | Ναι |
| Συμβατότητα | Γενικός | Λειτουργούσα θερμοκρασία περίπτωσης | -5 σε 70°C |
| Χρόνος εξουσιοδότησης | τριών ετών | -40~85°C | |
| Ποσοστό TX στοιχείων | 9.953Gbps | Ποσοστό RX στοιχείων | 9.953Gbps |
| Μήκος κύματος (TX) | 1270nm | Μήκος κύματος (RX) | 1577nm |
| Κατανάλωση ισχύος | <1> | Συνολικό ρεύμα ανεφοδιασμού | <450ma> |
| Συσκευή αποστολής σημάτων | Λέιζερ DFB | Δέκτης | APD |
| TX δύναμη (dBm) | 4~9dBm | Ευαισθησία Rx | < -28=""> |
| Αναλογία εξάλειψης | >6.0dB | Υπερφόρτωση | >-8dBm |
| Πρωτόκολλα | SFF-8074i, ITU-τ G.9807, SFF 8472, RoHS | ||
Διαταγή των πληροφοριών
| Μέρος. Αριθ. | Προδιαγραφές | |||||
| Συσκευασία | Ποσοστό στοιχείων | P_DOWN | LOS/SD | Temp. | Προσιτότητα | |
| (GBP) | (Καρφίτσα 9) | (Καρφίτσα 8) | (°C) | (χλμ) | ||
| Gts-pguaa-20DCJ | SFP+ | Tx 9,953/Rx 9,953 | Με | SD | -5~70 | 20 |
| Gts-pguaa-20DCK | SFP+ | Tx 9,953/Rx 9,953 | Χωρίς | SD | -5~70 | 20 |
| Gts-pguaa-20DIJ | SFP+ | Tx 9,953/Rx 9,953 | Με | SD | -40~85 | 20 |
| Gts-pguaa-20DIK | SFP+ | Tx 9,953/Rx 9,953 | Χωρίς | SD | -40~85 | 20 |
| Gts-pguaa-20DCM | SFP+ | Tx 9,953/Rx 9,953 | Με | Los | -5~70 | 20 |
| Gts-pguaa-20DCN | SFP+ | Tx 9,953/Rx 9,953 | Χωρίς | Los | -5~70 | 20 |
| Gts-pguaa-20DIM | SFP+ | Tx 9,953/Rx 9,953 | Με | Los | -40~85 | 20 |
| Gts-pguaa-20DIN | SFP+ | Tx 9,953/Rx 9,953 | Χωρίς | Los | -40~85 | 20 |
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Πρότυπα
Περίληψη συσκευασίας
Οι διαστάσεις είναι στα χιλιοστόμετρα. Όλες οι διαστάσεις είναι ±0.1mm εκτός αν ορίζεται διαφορετικά. (Μονάδα: χιλ.)
