Λεπτομέρειες:
|
| Κατηγορία προϊόντων: | Πομποδέκτης PON SFP | Τύπος: | XGS-PON ONU |
|---|---|---|---|
| Πρωτόκολλο: | Xgs-PON | Συσκευασία: | SFP+ |
| Ποσοστό στοιχείων: | Tx 9,953/Rx 9,953 | Μήκος κύματος (TX/RX): | 1270nm/1577nm |
| Συνδετήρας: | SC/UPC | Λέξεις κλειδιά: | Ενότητα πομποδεκτών xgs-PON ONU SFP+ |
| Επισημαίνω: | πομποδέκτης 9.953Gbps GPON SFP,πομποδέκτης 1270nm GPON SFP,XGS PON |
||

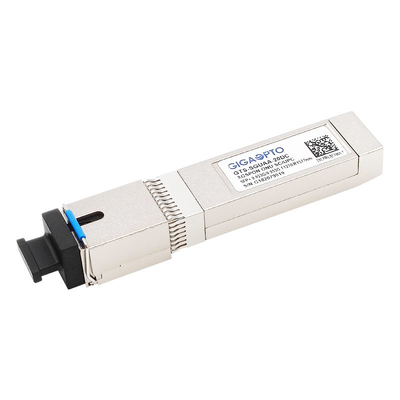

Οπτική ενότητα πομποδεκτών SFP+ xgs-PON ONU
Υποχωρητικός με ITU-TG.9807.1
Ενιαίος αμφίδρομος πομποδέκτης ινών
Συμμετρικό 9.953Gb/s προς τα πάνω & προς τα κάτω ποσοστό δυαδικών ψηφίων
RoHS, CE, FCC, ΠΡΟΣΙΤΌΤΗΤΑ
Περιγραφή

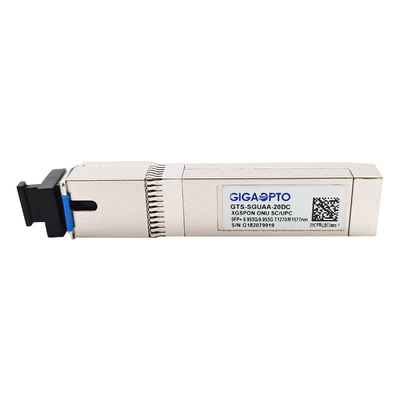

Η ενότητα πομποδεκτών gts-sguaa-20DC xgs-PON ONU του Gigaopto σχεδιάζεται για την οπτική μονάδα δικτύων (ONU) των εφαρμογών xgs-PON με 9.953Gbps σε προς τα κάτω και 9.953Gbps μέσα προς τα πάνω.
Χρησιμοποιεί έναν δέκτη κατιουσών συνδέσεων ADP/TIA συνεχής-τρόπου 1577nm και μια συσκευή αποστολής σημάτων ανερχόμενων ζεύξεων έκρηξη-τρόπου 1270nm DFB.

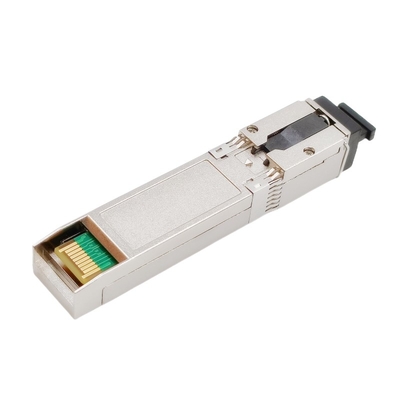

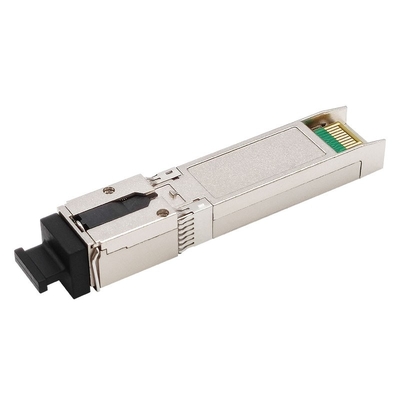

Στεγάζεται σε μια τραχιά χυτή κύβος συσκευασία SFP+ με έναν οπτικό συνδετήρα δοχείων SC/UPC και έχει ως σκοπό να λειτουργήσει πέρα από τις εμπορικές και βιομηχανικές σειρές θερμοκρασίας. Ο πομποδέκτης απαιτεί μια ενιαία παροχή ηλεκτρικού ρεύματος 3.3V. Είναι FDA 21CFR1040.10 και κατηγορία Ι IEC 60825-2 ασφάλεια λέιζερ υποχωρητική και συναντά την οδηγία 2002/95/ΕΚ της ΕΟΚ για τη συμμόρφωση RoHS.
Προδιαγραφή
| Όνομα προϊόντων | XGS-PON ONU SFP | Τύπος μορφής | SFP+ |
| Τύπος | XGS-PON ONU | Ποσοστό στοιχείων (GBP) | Tx9.953G/Rx9.953G |
| Ανώτατη σύνδεση ινών | 20km | Τύπος συνδετήρων | Δοχείο Sc UPC |
| Κατηγορία προϊόντων | PON SFP | Ψηφιακός διαγνωστικός | χτισμένος στην προεπιλογή |
| Συμβατό εμπορικό σήμα | Γενικός | Λειτουργούσα θερμοκρασία περίπτωσης | Εμπορικός: 0 σε 70°C |
| Χρόνος εξουσιοδότησης | τριών ετών | Βιομηχανικός: -40~85°C | |
| Ποσοστό TX στοιχείων | 9.953Gbps | Ποσοστό RX στοιχείων | 9.953Gbps |
| Μήκος κύματος (TX) | 1270nm | Μήκος κύματος (RX) | 1577nm |
| Κατανάλωση ισχύος | <1> | Συνολικό ρεύμα ανεφοδιασμού | <450ma> |
| Συσκευή αποστολής σημάτων | Λέιζερ DFB | Δέκτης | APD |
| TX δύναμη (dBm) | 4~9dBm | Ευαισθησία Rx | < -28=""> |
| Αναλογία εξάλειψης | >6.0dB | Υπερφόρτωση | >-8dBm |
| Πρωτόκολλα | SFF-8074i, SFF 8472, RoHS, ITU-τ G.9807 | ||
Διαταγή των πληροφοριών
| Μέρος. Αριθ. | Προδιαγραφές | |||||
| Συσκευασία | Ποσοστό στοιχείων | P_DOWN | LOS/SD | Temp. | Προσιτότητα | |
| (GBP) | (Καρφίτσα 9) | (Καρφίτσα 8) | (°C) | (χλμ) | ||
| Gts-sguaa-20DCJ | SFP+ | Tx 9,953/Rx 9,953 | Με | SD | -5~70 | 20 |
| Gts-sguaa-20DCK | SFP+ | Tx 9,953/Rx 9,953 | Χωρίς | SD | -5~70 | 20 |
| Gts-sguaa-20DIJ | SFP+ | Tx 9,953/Rx 9,953 | Με | SD | -40~85 | 20 |
| Gts-sguaa-20DIK | SFP+ | Tx 9,953/Rx 9,953 | Χωρίς | SD | -40~85 | 20 |
| Gts-sguaa-20DCM | SFP+ | Tx 9,953/Rx 9,953 | Με | Los | -5~70 | 20 |
| Gts-sguaa-20DCN | SFP+ | Tx 9,953/Rx 9,953 | Χωρίς | Los | -5~70 | 20 |
| Gts-sguaa-20DIM | SFP+ | Tx 9,953/Rx 9,953 | Με | Los | -40~85 | 20 |
| Gts-sguaa-20DIN | SFP+ | Tx 9,953/Rx 9,953 | Χωρίς | Los | -40~85 | 20 |
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Πρότυπα
Περίληψη συσκευασίας
Οι διαστάσεις είναι στα χιλιοστόμετρα. Όλες οι διαστάσεις είναι ±0.1mm εκτός αν ορίζεται διαφορετικά. (Μονάδα: χιλ.)
