Γενική ενότητα πομποδεκτών πομποδεκτών XGPON ONU N2a SFP+ GPON SFP

Πομποδέκτης XGPON ONU SFP+

Υποχωρητικός με την κατηγορία ITU-TG.987.2 XGPON N2a

Ενιαίος πομποδέκτης bidi ινών

2.48832Gb/s προς τα πάνω και 9.95328Gb/s προς τα κάτω

Το RoHS, CE, FCC, ΦΘΆΝΕΙ σε υποχωρητικό

Περιγραφή

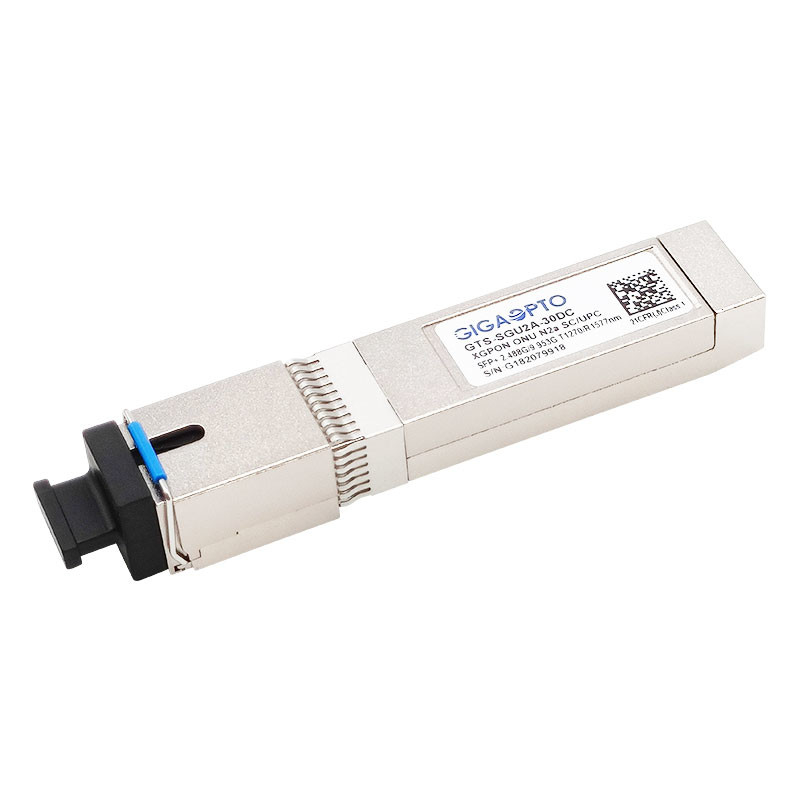

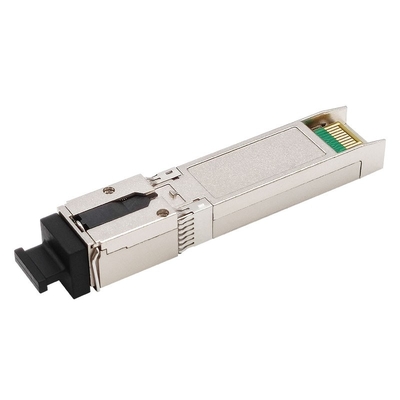

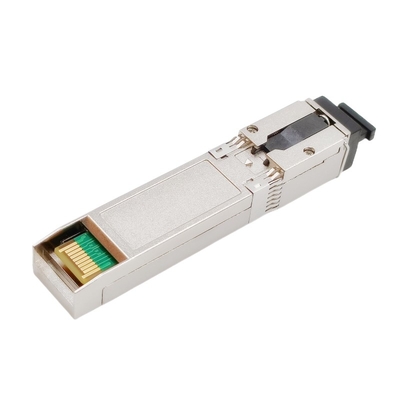

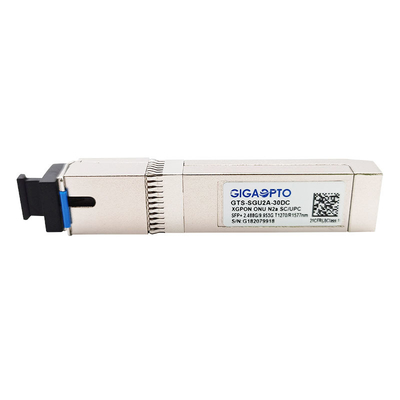

Ο πομποδέκτης gts-sgu2a-30DC XGPON ONU N2a SFP+ του Gigaopto σχεδιάζεται για τη point-to-multipoint ίνα (P2MP) στις εγχώριες (FTTH), επιχειρήσεων ή συγκρατήσεων (FTTx) εφαρμογές με 9.95328Gbps σε προς τα κάτω και 2.48832Gbps μέσα προς τα πάνω. Είναι μια ενότητα υψηλής επίδοσης για τις ενιαίες επικοινωνίες ινών με τη χρησιμοποίηση της συσκευής αποστολής σημάτων έκρηξη-τρόπου 1270nm και του δέκτη συνεχής-τρόπου 1577nm.

Το τμήμα συσκευών αποστολής σημάτων χρησιμοποιεί ένα λέιζερ 1270nm DFB και είναι μια κατηγορία 1 λέιζερ υποχωρητικό σύμφωνα με τη διεθνή ασφάλεια προτύπου IEC-60825-1. Το τμήμα δεκτών χρησιμοποιεί έναν ενσωματωμένο προενισχυτή ανιχνευτών 1577nm (IDP) που τοποθετείται σε μια οπτική επιγραφή και μια διεπαφή μετα-ενισχυτών IC.CML περιορισμού χρησιμοποιείται για τις διαφορικά εισαγωγές και τα αποτελέσματα. Μια διεπαφή λογικής και ελέγχου LVTTL απλοποιεί τη διεπαφή στα εξωτερικά στοιχεία κυκλώματος.

Είναι πλήρως υποχωρητικό με SFP+ MSA, sff-8432, sff-8472 και πρότυπα RoHS.

Προδιαγραφή

Διαταγή των πληροφοριών

Χαρακτηριστικά γνωρίσματα

• Ενιαία αμφίδρομα στοιχεία ινών - συνδέσεις
• συσκευή αποστολής σημάτων λέιζερ 1270nm DFB και δέκτης 1577nm APD
• μετάδοση τρόπου έκρηξης 2.488Gbps
• 9.953Gbps συνεχές ποσοστό στοιχείων δεκτών τρόπου
• SFP+ συσκευασία με το συνδετήρα δοχείων SC/UPC
• Ενιαία παροχή ηλεκτρικού ρεύματος 3.3V
• Ψηφιακή διαγνωστική διεπαφή ελέγχου
• Εισόδου-εξόδου διεπαφή στοιχείων CML συμβατή
• Παρέχετε το σήμα τρόπου έκρηξης ότι TX ανιχνεύει τη λειτουργία
• Συναγερμός ελαττωμάτων λέιζερ συσκευών αποστολής σημάτων LVTTL
• Η χαμηλή EMI και άριστη προστασία ESD
• Κατηγορία Ι ασφάλεια προτύπου IEC-60825 λέιζερ υποχωρητική
• RoHS6 συμμόρφωση

Εφαρμογή

• 10-Gigabit-ικανός παθητικά οπτικά δίκτυα (xg-PON1) ONU (ODN: N1 ή κατηγορία N2a)

Πρότυπα

• Συμμορφώνεται με SFP+ MSA (sff-8431)
• Συμμορφώνεται με το ITU-τ G.987.2
• Συμμορφώνεται με τη FCC 47 μέρος 15, κατηγορία Ψ CFR
• Συμμορφώνεται με το FDA 21 CFR 1040,10 και 1040,11 εκτός από τις αποκλίσεις σύμφωνα με την ειδοποίηση λέιζερ Νο 50, χρονολογημένος στις 24 Ιουνίου 2007
• Συμμορφώνεται με sff-8472

Περίληψη συσκευασίας

Οι διαστάσεις είναι στα χιλιοστόμετρα. Όλες οι διαστάσεις είναι ±0.1mm εκτός αν ορίζεται διαφορετικά. (Μονάδα: χιλ.)
