Λεπτομέρειες:
|
| Κατηγορία προϊόντων: | Πομποδέκτης PON | Τύπος: | XG-PON ONU |
|---|---|---|---|
| Πρωτόκολλο: | Xg-PON | Συσκευασία/κατηγορία: | SFP+/N1 |
| Ποσοστό στοιχείων: | Tx2.488G το /Rx 9.953G | Μήκος κύματος (TX/RX): | 1270nm/1577nm |
| LD/PD: | DFB+APD | Τύπος συνδετήρων: | SC UPC |
| Λέξεις κλειδιά: | Ενότητα πομποδεκτών XGPON ONU N1 SFP+ | ||
| Επισημαίνω: | Ενότητα πομποδεκτών XGPON ONU,N1 ενότητα πομποδεκτών,Ενότητα πομποδεκτών Sc UPC |
||

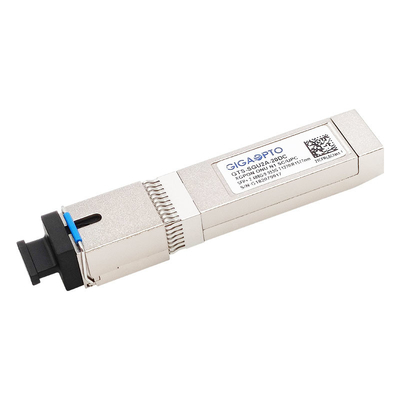

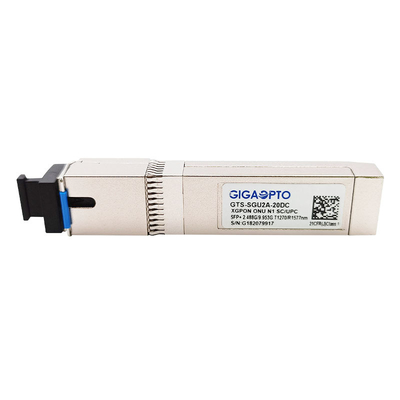

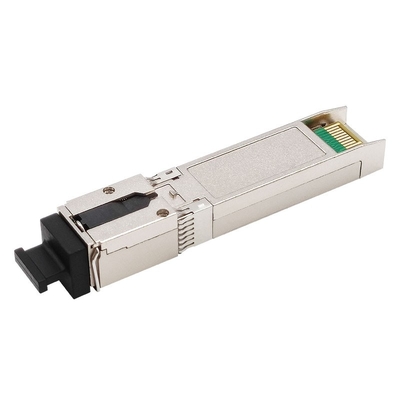

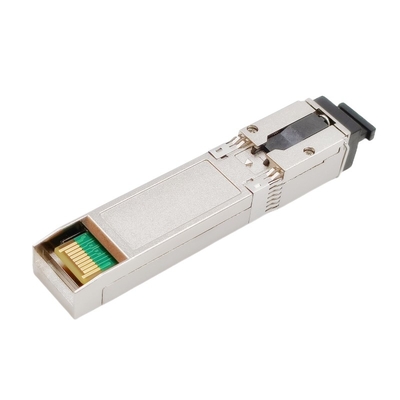

Ενότητα πομποδεκτών XGPON ONU SFP+
Υποχωρητικός με την κατηγορία ITU-TG.987.2 XGPON N1
Ενιαίος αμφίδρομος πομποδέκτης ινών
2.48832Gb/s προς τα πάνω και 9.95328Gb/s προς τα κάτω
RoHS, CE, FCC, ΠΡΟΣΙΤΌΤΗΤΑ
Περιγραφή
Αυτός ο οπτικός αριθμός μερών ενότητας πομποδεκτών υψηλής επίδοσης XGPON ONU N1 SFP+ gts-sgu2a-20DC σχεδιάζεται για τη σύνδεση μετάδοσης xg-PON1 επάνω με 20km. Η ενότητα ενσωματώνει τη συσκευή αποστολής σημάτων έκρηξη-τρόπου 2.488Gbps 1270nm και το δέκτη συνεχής-τρόπου 9.953Gbps 1577nm. Ένας ενσωματωμένος WDM συζευκτήρας μπορεί να χωρίσει το φως εισαγωγής 1270nm και το φως παραγωγής 1577nm.
Η οπτική διεπαφή είναι δοχείο SC/UPC. Υιοθετεί τη συσκευασία SFP+. Η παροχή ηλεκτρικού ρεύματος είναι ενιαία τάση +3,3.
Είναι πλήρως υποχωρητικό με SFP+ MSA, sff-8432, sff-8472 και πρότυπα RoHS
Προδιαγραφή
| Εμπορικό σήμα | Γενικός | Τύπος | SFP+ |
| Τύπος | XGPON ONU N1 | Ποσοστό στοιχείων | 2.488Gb/9.953Gb |
| Απόσταση | 20km | Συνδετήρας | Simplex Sc |
| Κατηγορία προϊόντων | Πομποδέκτης PON | Διαγνωστικά | Υποστηριγμένος |
| Εξουσιοδότηση | 3 έτη | Λειτουργούσα θερμοκρασία | COM. το /Ind. |
| Ποσοστό TX στοιχείων | 2.488Gbps | Ποσοστό RX στοιχείων | 9.953Gbps |
| Μήκος κύματος (TX) | 1270nm | Μήκος κύματος (RX) | 1577nm |
| Διασκεδασμός δύναμης | <1> | Συνολικό ρεύμα ανεφοδιασμού | <450ma> |
| Τύπος συσκευών αποστολής σημάτων | DFB | Τύπος δεκτών | APD |
| TX μέση δύναμη | 2~7dBm | Ευαισθησία δεκτών | < -28=""> |
| Αναλογία εξάλειψης | >8.2dB | Υπερφόρτωση | >-8dBm |
| Πρωτόκολλα | Xg-PON | ||
Διαταγή των πληροφοριών
| Μέρος. Αριθ. | Προδιαγραφές | |||||
| Συσκευασία | Ποσοστό στοιχείων | P_DOWN | LOS/SD | Temp. | Προσιτότητα | |
| (GBP) | (Καρφίτσα 9) | (Καρφίτσα 8) | (°C) | (χλμ) | ||
| Gts-sgu2a-20DCJ | SFP+ | Tx 2,488/Rx 9,953 | Με | SD | -5~70 | 20 |
| Gts-sgu2a-20DCK | SFP+ | Tx 2,488/Rx 9,953 | Χωρίς | SD | -5~70 | 20 |
| Gts-sgu2a-20DIJ | SFP+ | Tx 2,488/Rx 9,953 | Με | SD | -40~85 | 20 |
| Gts-sgu2a-20DIK | SFP+ | Tx 2,488/Rx 9,953 | Χωρίς | SD | -40~85 | 20 |
| Gts-sgu2a-20DCM | SFP+ | Tx 2,488/Rx 9,953 | Με | Los | -5~70 | 20 |
| Gts-sgu2a-20DCN | SFP+ | Tx 2,488/Rx 9,953 | Χωρίς | Los | -5~70 | 20 |
| Gts-sgu2a-20DIM | SFP+ | Tx 2,488/Rx 9,953 | Με | Los | -40~85 | 20 |
| Gts-sgu2a-20DIN | SFP+ | Tx 2,488/Rx 9,953 | Χωρίς | Los | -40~85 | 20 |
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Πρότυπα
Περίληψη συσκευασίας
Οι διαστάσεις είναι στα χιλιοστόμετρα. Όλες οι διαστάσεις είναι ±0.1mm εκτός αν ορίζεται διαφορετικά. (Μονάδα: χιλ.)
