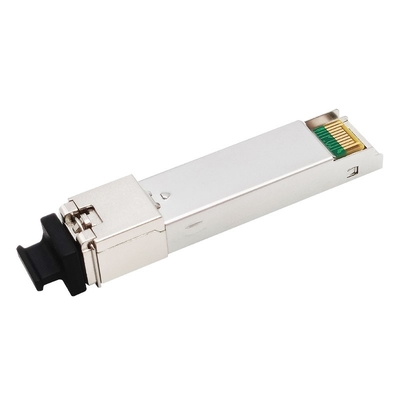

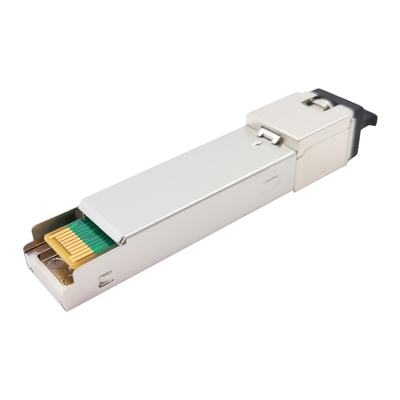

Sc UPC 20km DDM πομποδεκτών TX1.244G/RX2.488G 1310nm TX 1490nm RX κατηγορίας B+ GPON SFP ONU ONT

Ενότητα TX1.244G/RX2.488G πομποδεκτών κατηγορίας B+ GPON ONU/ONT SFP (1310nm_TX/1490nm_RX, Sc UPC, 20χλμ DDM)

Περιγραφή

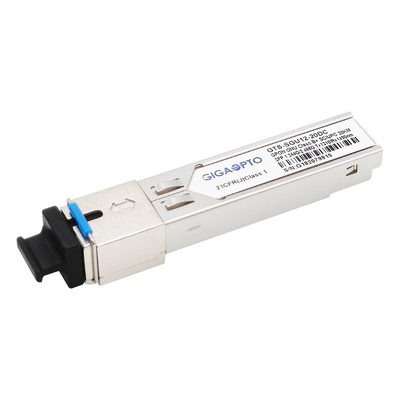

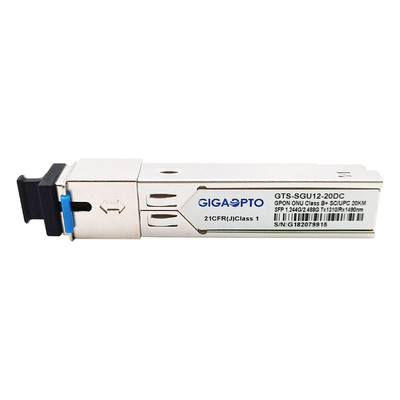

Αυτή η gts-sgu12-20DC ενότητα πομποδεκτών Sc UPC κατηγορίας B+ GPON ONU/ONT SFP σχεδιάζεται για τις εφαρμογές χαμηλότερου κόστους P2MP FTTx. Μπορεί πλήρως να υποστηρίξει την εφαρμογή κατηγορίας B+ ODN που διευκρινίζεται από τα πρότυπα και το ITU-τ G.984.2 amendent-2006 ITU-τ G.984.2.

Η ενότητα συσκευών αποστολής σημάτων χρησιμοποιεί μια δίοδο λέιζερ DFB και είναι πλήρως υποχωρητική με την κατηγορία 1 IEC60825 και CDRH ασφάλεια ματιών. Περιέχει APC τις λειτουργίες, ένα κύκλωμα αποζημιώσεων θερμοκρασίας για να εξασφαλίσει συμμόρφωση με την απαίτηση G.984.2 στη λειτουργία

θερμοκρασία, εισαγωγές στοιχείων και εναλλασσόμενο ρεύμα ή κύκλωμα ΣΥΝΕΧΏΝ συζεύξεων.

Το τμήμα δεκτών χρησιμοποιεί την ερμητική συσκευασμένη apd-TIA (APD με τον ενισχυτή δια-σύνθετης αντίστασης) και έναν ενισχυτή περιορισμού. Το APD μετατρέπει την οπτική ισχύ ηλεκτρικό σε τρέχοντα και το ρεύμα μετασχηματίζεται στην τάση από τον ενισχυτή δια-σύνθετης αντίστασης. Τα διαφορικά σήματα ΣΤΟΙΧΕΙΩΝ και στοιχείων του /DATA CML παράγονται από τον ενισχυτή περιορισμού. Η apd-TIA είναι εναλλασσόμενο ρεύμα που συνδέεται με τον ενισχυτή περιορισμού μέσω ενός χαμηλής διέλευσης φίλτρου.

Οι ψηφιακές λειτουργίες διαγνωστικών είναι διαθέσιμες, όπως διευκρινίζονται σε sff-8472, το οποίο παρέχει το σε πραγματικό χρόνο έλεγχο της θερμοκρασίας πομποδεκτών, της προκατειλημμένης τρέχουσας, οπτικής ισχύος λέιζερ, της λαμβανόμενων οπτικών ισχύος και της τάσης ανεφοδιασμού πομποδεκτών.

Κάθε ενότητα πομποδεκτών GPON SFP έχει κάνει τη δοκιμή δειγματοληψίας κάτω από τα περισσότερα διάσημα εμπορικά σήματα των δρομολογητών, διακόπτες, κεντρικοί υπολογιστές.

Προδιαγραφή

Διαταγή των πληροφοριών

Χαρακτηριστικά γνωρίσματα

• Ενιαία αμφίδρομα στοιχεία ινών - συνδέσεις
• συσκευή αποστολής σημάτων λέιζερ 1310nm DFB και δέκτης έξοχος-Tia 1490nm
• μετάδοση τρόπου έκρηξης 1.244Gbps
• 2.488Gbps συνεχές ποσοστό στοιχείων δεκτών τρόπου
• Συσκευασία SFP 2x10 με το συνδετήρα δοχείων SC/UPC
• Ενιαία παροχή ηλεκτρικού ρεύματος 3.3V
• Ψηφιακή διαγνωστική διεπαφή ελέγχου
• Εισόδου-εξόδου διεπαφή στοιχείων LVPECL συμβατή
• Παρέχετε το σήμα τρόπου έκρηξης ότι TX ανιχνεύει τη λειτουργία
• Συναγερμός ελαττωμάτων λέιζερ συσκευών αποστολής σημάτων LVTTL
• Η χαμηλή EMI και άριστη προστασία ESD
• Κατηγορία Ι ασφάλεια προτύπου IEC-60825 λέιζερ υποχωρητική
• RoHS6 συμμόρφωση

Εφαρμογή

• Παθητικά οπτικά δίκτυα Gigabit (GPON)
• FTTX

Πρότυπα

• Συμμορφώνεται με την πολλών πηγών συμφωνία SFP (MSA) SFF-8074i
• Συμμορφώνεται με το ITU-τ 984,2
• Συμμορφώνεται με τη FCC 47 μέρος 15, κατηγορία Ψ CFR
• Συμμορφώνεται με το FDA 21 CFR 1040,10 και 1040,11 εκτός από τις αποκλίσεις σύμφωνα με την ειδοποίηση λέιζερ Νο 50, χρονολογημένος στις 24 Ιουνίου 2007
• Συμμορφώνεται με sff-8472
• Συμβατό σύστημα με την ταξινόμηση Class2 ευαισθησίας TR-nwt-000870 4,1 ESD.
• Συμβατό σύστημα με τον GR-468-ΠΥΡΗΝΑ Telcordia

Περίληψη συσκευασίας

Οι διαστάσεις είναι στα χιλιοστόμετρα. Όλες οι διαστάσεις είναι ±0.1mm εκτός αν ορίζεται διαφορετικά. (Μονάδα: χιλ.)

Για περισσότερους πομποδέκτες GPON ONU SFP, παρακαλώ αναφερθείτε στο ακόλουθο έντυπο

Σειρά πομποδεκτών GPON ONU (στοιχεία rateTX-1.244G/RX-2.488G, μήκος κύματος: TX1310nm/RX1490nm, κατηγορία B+, DFB+APD)
